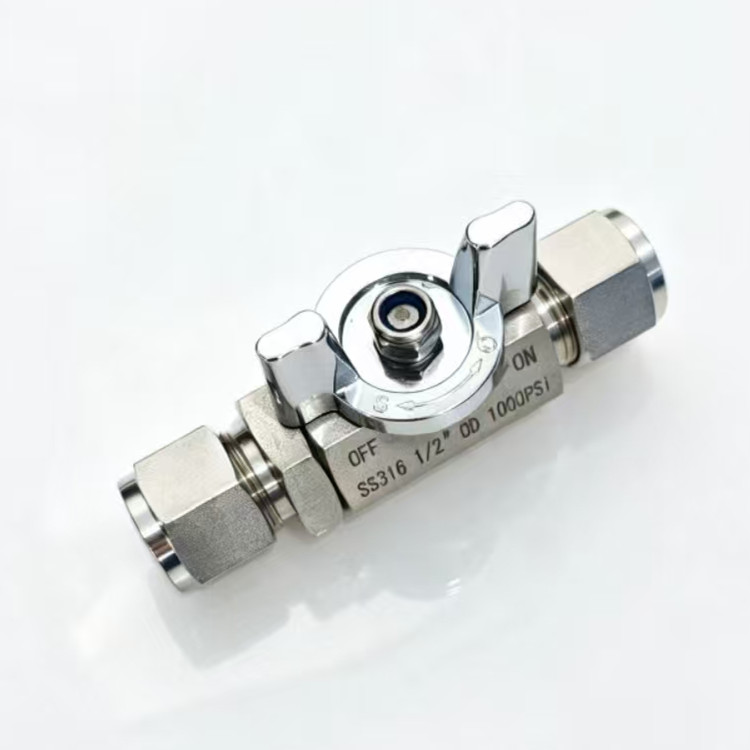

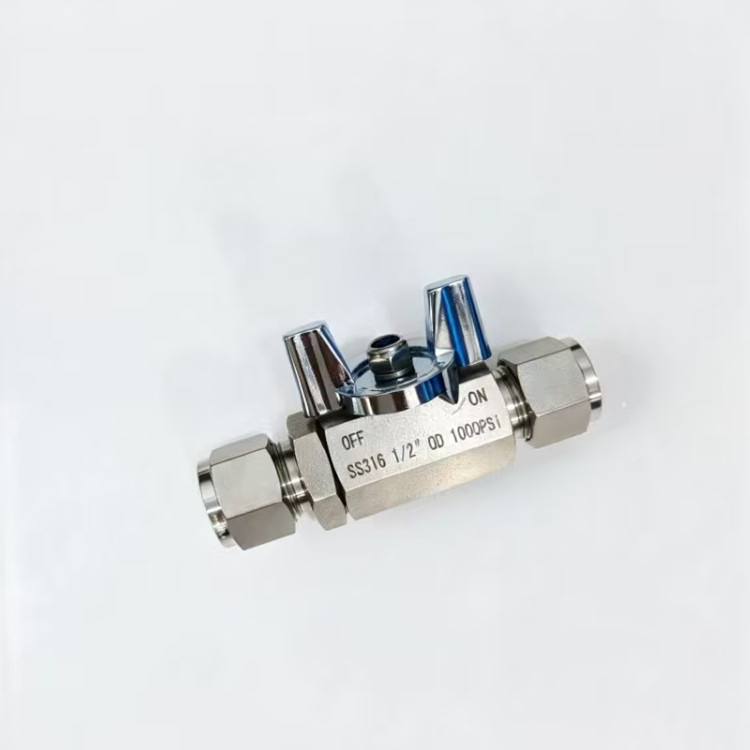

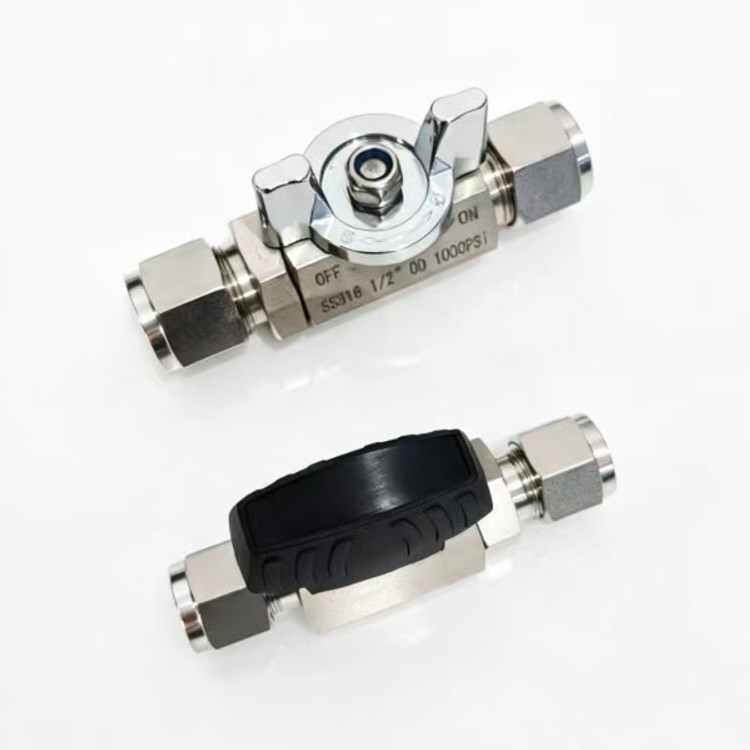

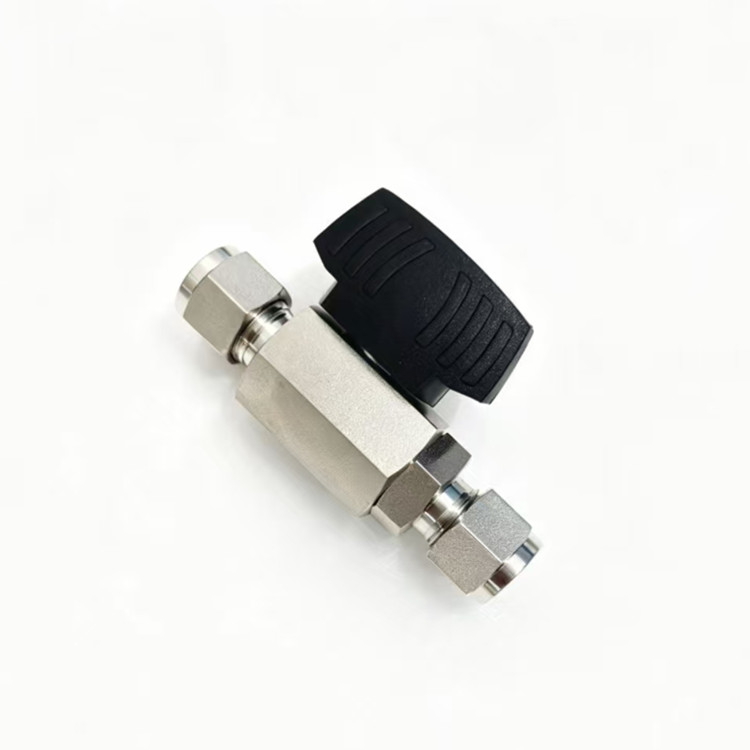

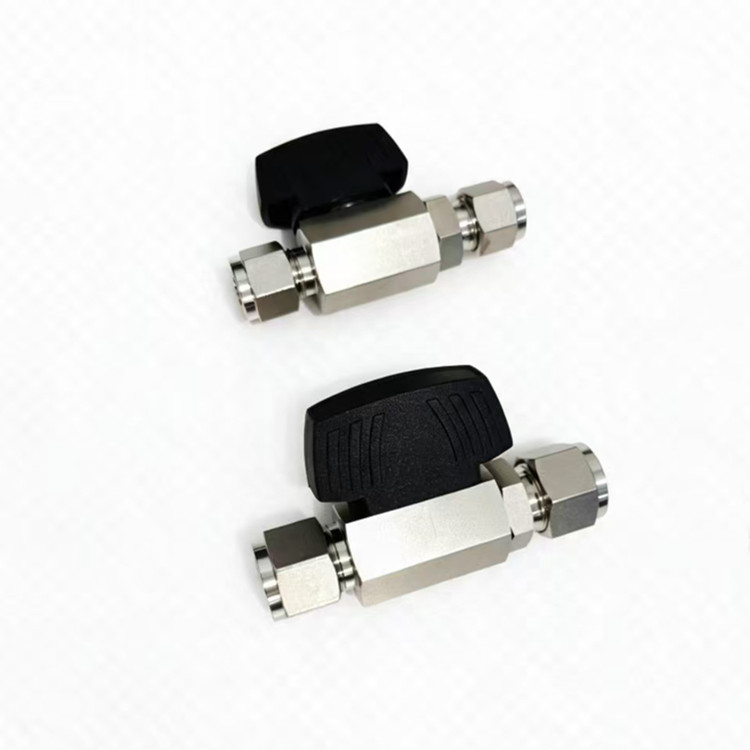

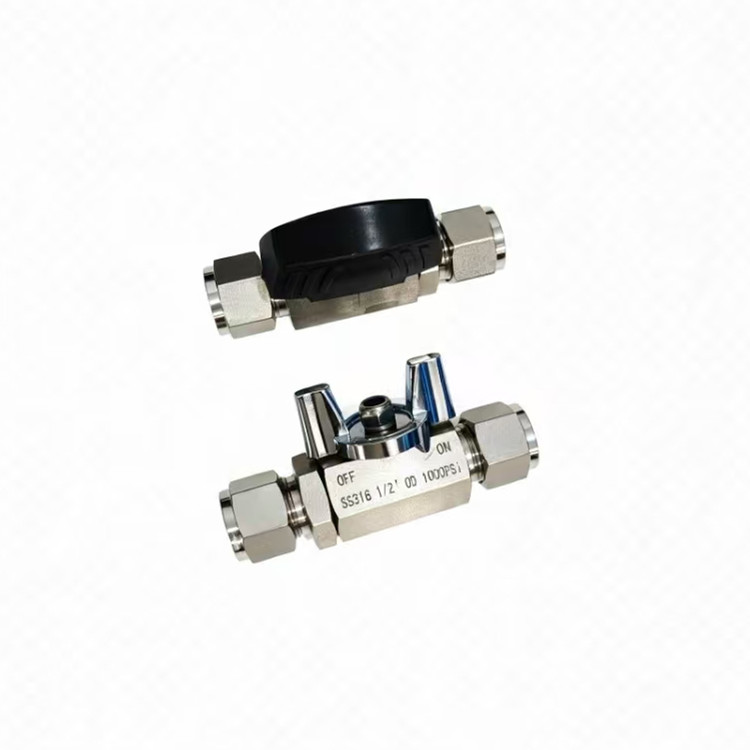

锌合金手柄卡套球阀 316L-BA卡套球阀 特气卡套球阀

锌合金手柄卡套球阀 316L-BA卡套球阀 特气卡套球阀

　　 卡套球阀是仪表 / 精密小管路专用切断阀门，结合球阀 90° 快速启闭与双卡套无焊连接两大核心技术，依靠卡套组件咬合钢管实现管路密封，无需焊 接、生料带、法兰垫片，是液压、气体、化工仪表管路主流开关阀。标准型号：Q91F、Q91SA（一体式仪表卡套球阀）。二、核心结构（两大模块）1） 球阀启闭主体

　　阀体：整体棒料锻造，主流 304/316 不锈钢，小体积紧凑流道；分直通、三通、角通、四通。

　　球体：高精度抛光实心球，中心通孔，旋转 90° 通断介质；浮动球结构，高压自紧密封。

　　阀座密封：PTFE（四氟）、PEEK 软密封，真空 / 高压零泄漏；高温工况可选金属硬密封。

　　阀杆：下装防飞出结构，多层填料防外漏，连接手柄 / 执行器。

　　操作件：手动塑料手柄（标配）、气动 / 电动执行器（远程自控）。

　　 2）双卡套连接组件（区别普通球阀的关键）由卡套螺母、前卡套（刃口环）、后卡套（支撑环） 三件组成：

　　拧紧螺母→挤压前后卡套；

　　前卡套内刃切入钢管外壁，形成径向密封；

　　后卡套支撑抗振动、防管路松脱；

　　拆卸后卡套无变形可重复使用。

　　双重工作原理1. 管路连接密封原理（卡套）机械挤压硬密封，不依赖胶垫：卡套内外锥面分别咬合钢管与阀体锥孔，抗震动、耐高温、防爆，适合 高 空 / 禁动火场景。2. 流体通断原理（球阀）手柄旋转90°（1/4 圈）：

　　手柄与管路平行：球孔对齐管道，全开，流阻极小；

　　手柄垂直管路：球孔封堵流道，全关，完全截断介质；jQuery3600490576134756878_83 禁止半开调节流量，高速介质会冲刷 PTFE 阀座造成内漏。

　　关键性能参数

　　接管规格公制钢管：φ3、φ4、φ6、φ8、φ10、φ12、φ14、φ16 mm英制管：1/16"、1/8"、1/4"、3/8"、1/2"

　　压力：常规 1.6~32MPa，高压款 41MPa（6000PSI）

　　温度：PTFE 密封 -54℃~150℃；金属密封可达 450℃

　　适用介质：高纯气体、液压油、水、蒸汽、酸碱腐蚀液体、、氧气、液化气

　　标准：JB/T7747、GB/T12224、ASME 仪表阀标准
