CK-B单向楔块超越离合器特性及应用：
CK-B系列为无轴承支撑外环两端面带键槽的楔块式单向离合器。径向尺寸与标准轴承尺寸相同。使用 时需配合轴承安装，以承受轴向负载与径向负载。出厂时已加注润滑脂。

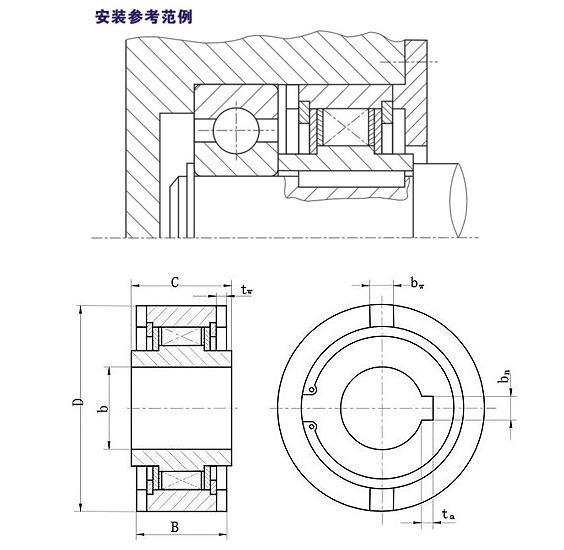

标准安装方式为已型号与轴承同轴并排，相同的公差要求。内环与轴用键联结，外环尺寸公差为 h7与公差为H7的机壁配合，外环两侧端面键用于固定外环与机壁以传递扭矩。
该系列常用于包装、印刷、食品、医疗、纺织、化工等机械设备上。
型号 | 额定扭矩 | 超越极-限转速 | 外形尺寸〔mm〕 | 选配轴承 | 重量〔kg〕 | ||||||
外环尺寸 | 内环尺寸 | ||||||||||
内环 | 外环 | D | B | bw× tw | d | C | bn×tn | ||||
CK-B1042 | 54 | 1500 | 500 | 42 | 23 | 8×1.5 | 10 | 24 | 3×1.4 | 6302 | 0.12 |
CK-B1542 | 54 | 1500 | 500 | 42 | 23 | 8×1.5 | 15 | 24 | 3×1.4 | 6302 | 0.17 |
CK-B1747 | 72 | 1500 | 500 | 47 | 23 | 8×1.5 | 17 | 24 | 3×1.4 | 6303 | 0.21 |
CK-B2052 | 95 | 1200 | 450 | 52 | 23 | 8×1.5 | 20 | 24 | 4×1.8 | 6304 | 0.25 |
CK-B2562 | 145 | 1200 | 450 | 62 | 23 | 8×1.5 | 25 | 24 | 4×1.8 | 6305 | 0.35 |
CK-B3062 | 166 | 1000 | 400 | 62 | 23 | 8×1.5 | 30 | 24 | 4×1.8 | 6206 | 0.32 |
CK-B3572 | 232 | 1000 | 400 | 72 | 23 | 8×1.5 | 35 | 24 | 5×2.3 | 6207 | 0.43 |
CK-B4080 | 388 | 1000 | 400 | 80 | 31 | 12×3.5 | 40 | 32 | 6×2.8 | 6208 | 0.71 |
CK-B4585 | 462 | 800 | 300 | 85 | 31 | 12×3.5 | 45 | 32 | 6×2.8 | 6209 | 0.77 |
CK-B5090 | 504 | 800 | 300 | 90 | 31 | 12×3.5 | 50 | 32 | 10×3.3 | 6210 | 0.83 |
CK-B55100 | 600 | 700 | 250 | 100 | 31 | 12×3.5 | 55 | 32 | 10×3.3 | 6211 | 1.02 |
CK-B60110 | 680 | 600 | 200 | 110 | 31 | 12×3.5 | 60 | 32 | 10×3.3 | 6212 | 1.26 |
CK-B70125 | 1220 | 600 | 200 | 125 | 38 | 12×3.5 | 70 | 39 | 12×3.3 | 6214 | 1.94 |
CK-B80140 | 1580 | 500 | 150 | 140 | 38 | 12×3.5 | 80 | 39 | 12×3.3 | 6216 | 2.39 |
CK-B90160 | 2080 | 500 | 150 | 160 | 38 | 12×3.5 | 90 | 39 | 12×3.3 | 6218 | 3.17 |
CK-B3072 | 232 | 1000 | 400 | 72 | 27 | 8×2.0 | 30 | 27 | 8×2.0 | 6306 | 0.42 |
CK-B3580 | 388 | 1000 | 400 | 80 | 31 | 12×2.5 | 35 | 31 | 10×2.6 | 6307 | 0.75 |
CK-B3585 | 462 | 800 | 300 | 85 | 31 | 10×2.3 | 35 | 31 | 6209 | 0.76 | |
CK-B4090 | 504 | 800 | 300 | 90 | 32 | 12×3.5 | 40 | 33 | 6×2.8 | 6308 | 0.92 |
CK-B45100 | 600 | 700 | 250 | 100 | 36 | 14×4.5 | 45 | 36 | 14×2.2 | 6309 | 0.89 |
