矿用测温光缆MGTSV-2A技术规格与应用指南

产品概述

MGTSV-2A是专为矿山高危环境设计的特种测温光缆，其型号命名遵循煤炭行业标准:MG代表煤矿用，T表示金属加强构件，S为光纤单元，V指阻燃聚氯乙烯护套，2A代表A类阻燃等级。该产品通过国家煤安认证(MA)，符合GB/T28518-2012《煤矿用阻燃通信光缆》标准要求，广泛应用于煤矿井下通信主干线及火灾预警系统。

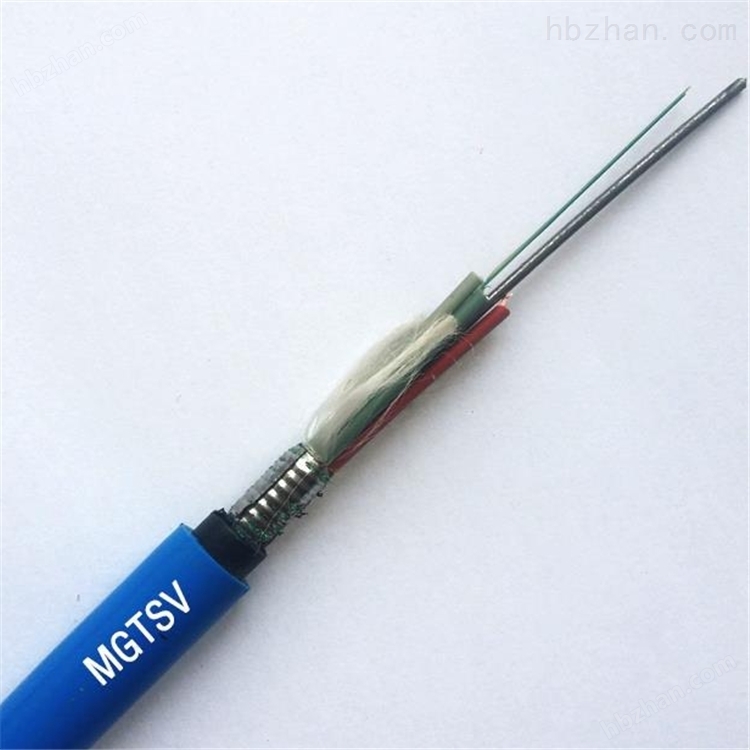

区别于普通通信光缆，MGTSV-2A采用双层铠装结构设计，外层为蓝色阻燃PVC护套(厚度≥1.5mm),内层为不锈钢松套管保护的光纤单元。其独特之处在于集成分布式光纤测温系统(DTS)，基于拉曼散射原理可实现沿线每米点的温度监测，在河北开滦煤矿的实际应用中，曾成功预警多起皮带摩擦过热事故，平均响应时间较传统传感器缩短80%。

核心性能参数

机械特性

具体参数包括

MGTSV-2A采用磷化钢丝中心加强件与双面镀铬钢带纵包铠装的复合结构，使其机械性能显著优于常规矿

抗拉强度:短期≥1500N，长期≥600N (测试标准:YD/T 901-2018)

抗拉强度:短期≥1500N，长期≥600N(测试标准:YD/T901-2018)

压扁性能:承受3000N/10cm压力后光纤附加衰减≤0.30dB

弯曲半径:动态敷设≥25倍光缆外径，静态≥12.5倍

抗冲击性:通过1kg重锤1m高度自由落体冲击测试

表1机械性能对比

参数

抗拉强度

工作温度范围

耐腐蚀性

常规矿用光缆

1000N

-10~+50°C

48h盐雾试验

MGTSV-2A

3000N

-40~+85°C

96h通过

测试标准

GB/T 7424.2-2008

GB/T 2951.12-2008

GB/T 10125-2012

环境适应性

为适应井下复杂环境，

GB/T 10125-2012

环境适应性

为适应井下复杂环境，该光缆具备多重防护设计:

温度循环:在-30°C至70°C环境下，光纤附加衰减≤0.10dB/km(测试方法:GB/T15972.22-2008)

防水性能:缆芯填充阻水油膏，通过1m水深24小时浸水试验
