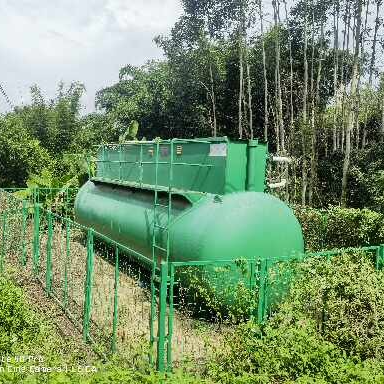

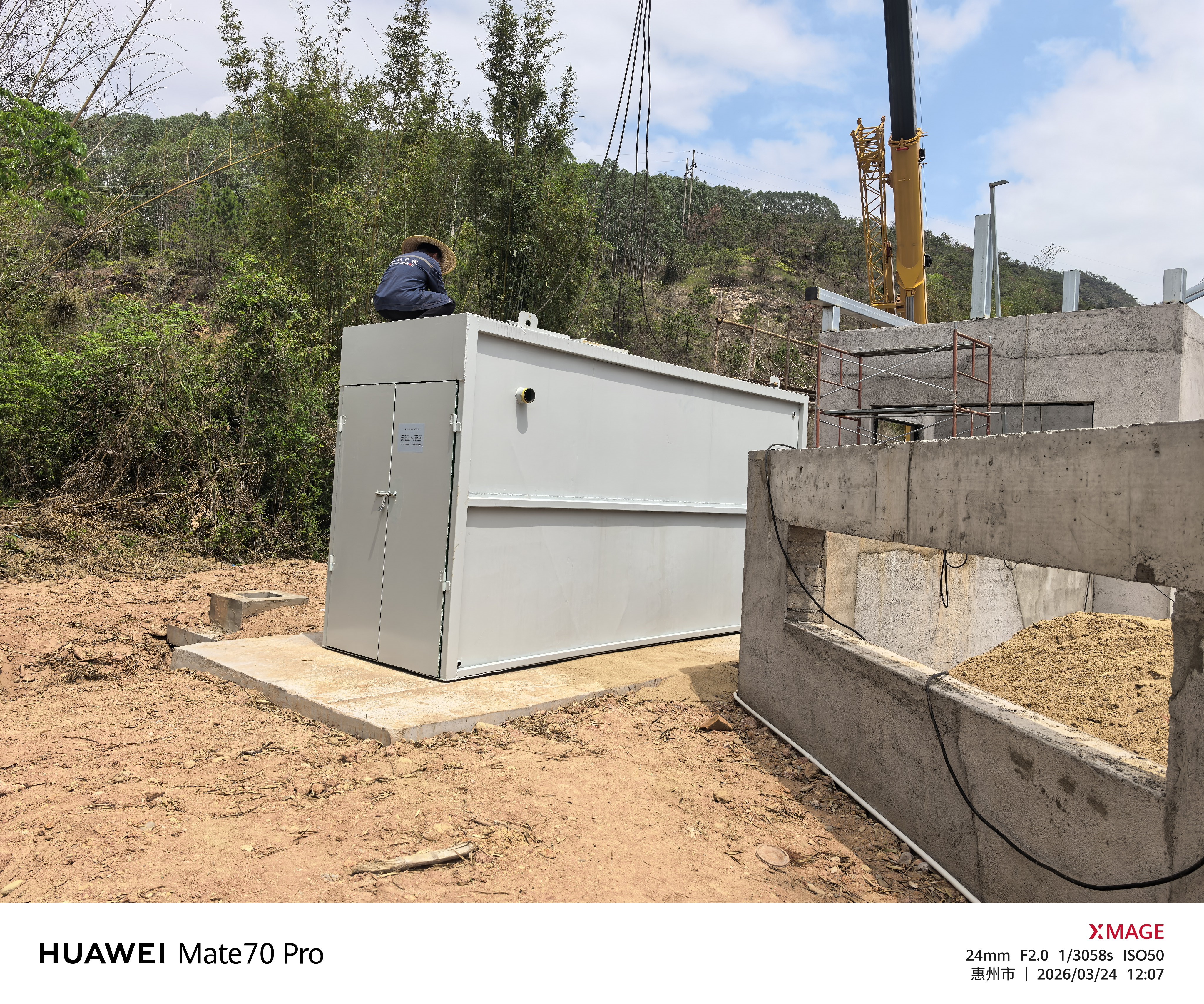

BHCWS系列一体化多级AO+MBBR+MBR复合工艺污水处理设备

────────────────────────────────────────────────────────────

一、工艺概述

BHCWS系列一体化污水处理设备采用多级折流AO + MBBR泥膜共生 + MBR膜生物反应器 + 臭氧催化/紫外二级消毒复合工艺，集脱氮除磷、有机物深度降解、泥水高效分离与消毒杀菌于一体，具有出水水质优、占地面积小、抗冲击负荷强、自动化程度高等综合优势。

整体工艺路线如下：

进水 → 多级折流AO（脱氮除磷） → MBBR泥膜共生（深度降解） → MBR膜生物反应器（泥水分离）

     → 臭氧催化分解（氧化消毒） → 紫外线杀菌器（二级消毒） → 高标准出水

────────────────────────────────────────────────────────────

二、多级折流AO工艺

2.1 工艺原理

多级折流AO工艺是在传统A²/O工艺基础上的改良升级，通过设置多级串联的厌氧/缺氧单元，实现更高效的脱氮除磷效果。与传统单级A²/O相比，多级分段使功能分区更精细，每一级均独立完成一次硝化-反硝化过程。

2.2 与传统A²/O工艺对比

工艺流程

厌氧→缺氧→好氧（单级）厌氧→厌氧→缺氧→缺氧……（多级串联）多级分段，功能分区更精细

脱氮效率

2.3 核心优势详解

（1）脱氮效率大幅提升

传统A²/O工艺中，硝化液回流比通常为200%~300%，受回流比限制，理论TN去除率上限约为75%。多级折流AO工艺通过多级串联，每一级均进行一次硝化-反硝化，总去除率呈指数级增长：

ηTN总 = 1 − (1 − η单级)ⁿ

结论： 3级折流AO即可达到90%以上的TN去除率，远超传统工艺。

（2）碳源利用率显著提高

（3）抗冲击负荷能力强

（4）污泥沉降性能改善

原因： 多级交替的好氧/缺氧环境抑制了丝状菌过度生长，促进了菌胶团的形成。

（5）除磷效果协同提升

────────────────────────────────────────────────────────────

三、MBBR泥膜共生工艺

3.1 工艺原理

MBBR（移动床生物膜反应器）结合了活性污泥法和生物膜法的双重优势，通过在反应器中投加一定比例的悬浮填料，使微生物在填料表面附着生长形成生物膜，从而实现污染物的高效降解。

3.2 生化反应机理

（1）有机物去除

好氧异养菌利用溶解氧将有机物分解为CO₂和H₂O。

（2）硝化反应（好氧层）

氨氮在好氧层被硝化菌氧化：

· 亚硝化反应： NH₄⁺ + 1.5O₂ →（亚硝化菌）→ NO₂⁻ + 2H⁺ + H₂O

· 硝化反应： NO₂⁻ + 0.5O₂ →（硝化菌）→ NO₃⁻

（3）反硝化反应（厌氧层）

在厌氧层被反硝化菌还原为氮气：

· NO₃⁻ + 有机物 →（反硝化菌）→ N₂↑ + CO₂ + H₂O

（4）同步硝化反硝化（SND）

MBBR的独特优势在于可在同一个反应器中实现同步硝化反硝化（SND），无需额外设置缺氧段即可高效脱氮。

────────────────────────────────────────────────────────────

四、MBR膜生物反应器

4.1 工艺原理

MBR（膜生物反应器）是将膜分离技术与生物处理技术相结合的新型污水处理工艺。它用膜组件代替传统活性污泥法中的二沉池，利用微滤或超滤膜的核心物理截留作用（分离精度远高于传统沉淀），将活性污泥与水完全分离，同时借助活性污泥的生物降解作用去除污染物，实现高效泥水分离，使出水水质大幅提升。

核心逻辑： 传统工艺依赖重力沉淀 → 出水受污泥沉降性影响大；MBR以膜物理截留替代沉淀 → 出水稳定、水质优异。

1. 4.2 八大核心优势

**出水水质优**

SS ≤ 5mg/L，浊度 ≤ 1NTU，可直接回用

**占地面积小**

省去二沉池，比传统工艺节省 40%~50% 用地

**污泥浓度高**

MLSS可达 8~15g/L，处理效率显著提升

**污泥产量少**

长泥龄运行，剩余污泥减少 30%~50%

**抗冲击能力强**

膜截留保证微生物不流失，系统运行稳定

**自动化程度高**

可实现无人值守运行，降低人工成本

**消毒效果好**

低浊度进水减少后续消毒剂用量

**出水稳定**

不受污泥沉降性能影响，出水品质一致可控

────────────────────────────────────────────────────────────

五、臭氧催化分解 + 紫外线消毒二级强化消毒

5.1 消毒方案选择

本方案采用臭氧催化强化分解 + 紫外线杀菌器组成的二级强化消毒方案。

我司开发了臭氧强化雾化器，使待处理污水先雾化，增加臭氧与水及污染物的接触面积，强化臭氧对污染物的氧化分解和消毒效果。

本方案采用臭氧+紫外线的二级强化消毒方式，将臭氧催化分解置于前段，紫外线杀菌器串联于后段，形成臭氧+紫外辐射高级氧化技术，具有三方面协同优势：

 预处理协同： 利用臭氧的催化氧化分解杀死水中大部分细菌和微生物，降低水体浊度，为紫外光照射创造良好条件。

高级氧化增效： 多余的未反应臭氧在紫外光照射下加速分解，生成强氧化自由基（·OH），其氧化分解能力远高于单独的臭氧或紫外线处理，大幅提升消毒效果。

安全无残留： 紫外光加速臭氧分解，保证无臭氧尾气溢出，消除环境危害。

────────────────────────────────────────────────────────────

六、售后服务

本公司严格按ISO9001质量保证体系运行，以优质的材料和高性能的配件制造设备，保证设备经正确安装、正常运转和保养，在其使用寿命内具有满意的性能。售后服务承诺如下：

6.1 售前服务

· 严格按ISO9001质量保证体系运行，保证设备用合理的工艺、优质的材料和高性能的配件制造。

· 设备制造完成后，按合同规定对设备质量、性能进行详细而全面的检验。

6.2 售中服务

· 随时与需方保持联络，积极配合需方监造人员的督促和检查工作，确保设备整体质量

**人员培训**

对需方操作和维护人员提供免费培训，确保达到熟练操作程度

**质保期服务**

设备质保期2年，保修期内正常使用出现的问题，接到报修后及时电话指导排除故障，必要时派维修人员赴现场解决

**质保期后服务**

质保期之外，长期以优惠价格提供备品、配件服务

**定期回访**

售后服务部每三个月向用户回访，咨询设备运行状况
