实心透明玻璃珠 工业填充玻璃球 工艺品装饰玻璃球厂家供应

实心玻璃球 透明玻璃珠 工业填充玻璃球 工艺品装饰玻璃球厂家供应

一、玻璃球的制造过程

河北文德矿产定制生产的玻璃球原料多为天然矿石，玻璃珠是一种以二氧化硅为主要成分的玻璃制品，具有多样化应用场景和功能特性，其形态、工艺及用途在不同领域中存在显著差异。因此制造玻璃球，首先要将各种矿石进行粉碎，加工成粉料然后根据玻璃成分，制成配合料送入玻璃熔窑进行熔化形成玻璃液。合格的玻璃液流经喂料池，并从喂料口流出形成料股。料股的温度中碱玻璃一般为1150～1170℃，无碱玻璃为1200～1220℃。料股经每分钟近200次剪切成球坯。球坯经溜槽、分球器，并由分球板拨动，分别滚入不同的漏斗，然后落到由三个旋转方向相同的辊筒所构成的成球槽中。球坯在辊筒上旋转及其自身的表面张力作用，逐渐形成光滑圆整的玻璃球。其直径的大小由玻璃液流股的粗细、流速和剪刀速度所决定。玻璃球离辊筒时，温度还很高。为防止粘球，需经冷球盘或蛇形跑道予以冷却。

二、中碱玻璃球属性：

1.化学成分：二氧化硅Sio₂:66.49 %、氧化铝Al₂o₃:5.72%、氧化钙Cao:9.85%、氧化镁Mgo:4.37%、氧化钠Na₂o:12.27％、氧化铁Fe₂o₃: 0.32≤0.5%、氧化钾K₂o:0.36≤0.8%、氧化硼B₂o₂:8.8%（成分仅供参考可以按需要定制生产）

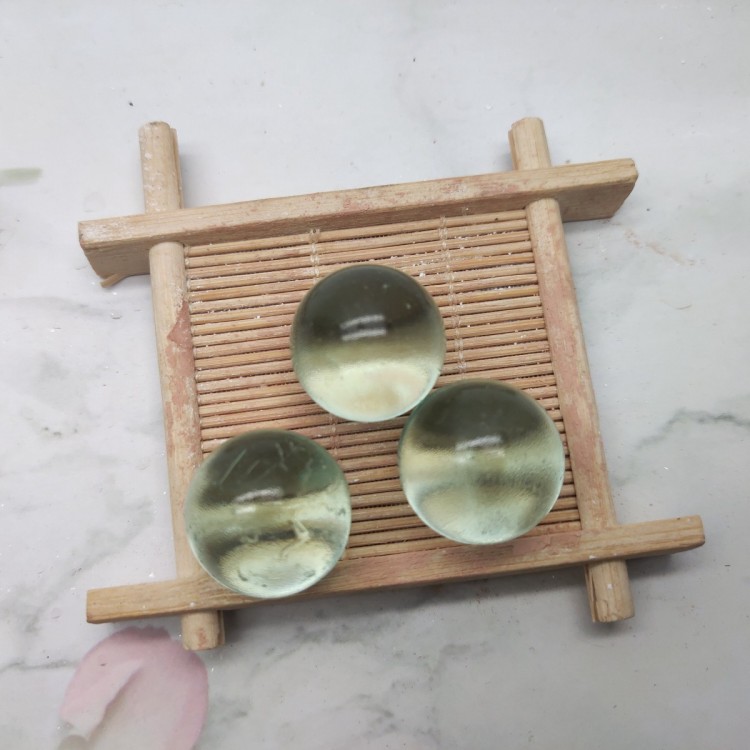

2.外观：透明圆形球体   3.熔点：1055℃  4.直径规格：9-35mm±0.7  5.气泡：＜15个

6.剪刀疤：＜1mm  7.成分：二氧化硅  8.包装：25kg/袋     9.别名：玻璃弹珠

10.英文名称：glass ball  11.莫氏硬度：6-7  12.密度：2.4-2.6g/cm³   13.成圆率：≥95%以上

三、玻璃球规格及用途

玻璃球规格：白9、10、11、12、14、16、22、25、30、35mm，绿球12、14、16、17、

19、21、25mm,绿花珠14、16、25mm、绿/白/蓝扁珠19-21mm。

玻璃球品种：中碱玻璃球、无碱玻璃球、拉丝玻璃珠、高硅氧玻璃珠、医用玻璃珠、食品级玻璃珠、化妆品级玻璃珠、髙硼玻璃球等可定制成分生产。

玻璃球用途：玩具、酒瓶盖、装饰、自喷漆搅拌、清香剂、工业品填充、弹珠、工艺品、灯饰、科学实验、研磨、拉丝、拉管、光纤玻璃、玻璃纤维原料、玻璃鳞片原料、增重材料等。

四、玻璃球的质量

玻璃球二次冒泡温度不小于1055℃，玻璃球均匀性，条纹消失距离不大于26mm.必须严格控制玻璃球的外观质量和内在质量。

酒瓶玻璃珠子的作用：1、防止倒酒时一次性流出的过多，起到倒酒时流量缓冲区间的作用。

  2、防止酒瓶被二次利用，酒瓶盖有两颗玻璃珠不仅可以起密封作用，而且酒不容易在倒进去。

3、增加一定的重量，使酒瓶有一定的厚重感增加产品的档次。

1、玻璃球的外观质量

（１）玻璃球的圆度大半径与小半径之差值不大于0.7mm

（２）玻璃球内不允许有直径0.5mm以下的密集小气泡。0.5mm以上的气泡不得超过15个。

（３）玻璃球内不允许夹有结石及有色杂质。

（４）玻璃球表面不允许有直径超过5mm的爆皮。

（５）玻璃球表面不得沾有任何油污、碱粉、铁锈、严重的麻点及其它洗不净的杂质。

（６）玻璃球的剪刀疤深度不得超过1mm
