产品用途：矿用通信七芯拉力电缆MHYBV带插头接头适用于KTC通讯控制保护系统中配套用的煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆。主要用于煤矿井下通讯控制装置，煤矿井下采区胶带机保护控制装置，煤矿井下采区工作面通信控制装置等系统。
矿用七芯拉力电缆MHYBV带插头接头执行标准: MT818.14-1999、Q/YZRC003-2009。
产品型号：MHYBV-7-1、MHYBV-7-2、MHYBV-5。
使用温度：—40℃～ +70℃。
安装温度：不低于—10℃。
说明：联系人；王妹尊；15932637551
型号规格 | 产品名称 |
MHYBV-7-1 | 煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 |
MHYBV-7-2 | 煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 |
MHYBV-5 | 煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 |

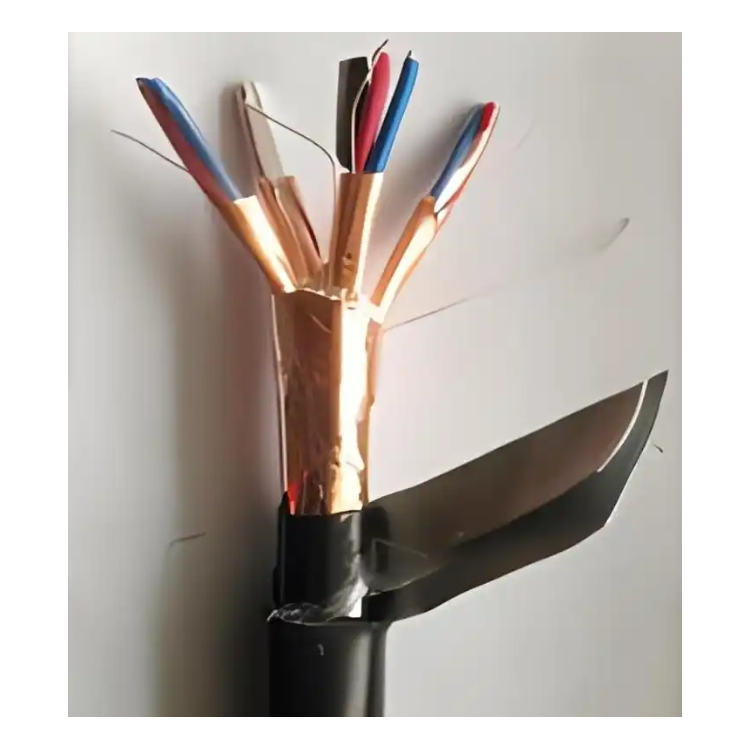

1电源线；2信号线；3软铜编织；4聚酯薄膜；5聚氯乙烯内衬层；6镀锌钢丝编织铠装层；7聚氯乙烯总护套；8填充绳；9聚氯乙烯护套；10聚酯/铝复合膜。
结构：
型号 | 线芯 名称 | 芯数 × 截面 mm2 | 导电线芯 | 低密度聚乙烯绝缘 | 阻燃聚氯乙烯护套 | |||||
根叔/直径mm | 标称外径mm | 标称 厚度 mm | zui薄厚度mm | 外径 mm | 标称厚度 mm | zui薄 厚度mm | 外径 mm | |||
MHYBV-7-1 | 电源线 | 2×2.5 | 49/0.26 | 2.2 | 1.05 | 0.8 | 4.30±0.15 | 2.20 | 1.70 | 18.5±0.5 |
信号线 | 5×0.75 | 42/0.15 | 1.2 | 0.60 | 0.45 | 2.40±0.10 | ||||
MHYBV-7-2 | 电源线 | 2×4 | 75/0.26 | 2.6 | 0.85 | 0.65 | 4.30±0.15 | 2.20 | 1.70 | 18.5±0.5 |
信号线 | 3×0.75 | 42/0.15 | 1.2 | 0.60 | 0.45 | 2.40±0.10 | ||||
2×1.0 | 56/0.15 | 1.3 | 0.60 | 0.45 | 2.50±0.10 | |||||
MHYBV-5 | 电源线 | 2×2.5 | 49/0.26 | 2.2 | 0.60 | 0.45 | 3.40±0.10 | 2.20 | 1.70 | 13.5±0.3 |
信号线 | 3×0.5 | 28/0.15 | 1.0 | 0.60 | 0.45 | 2.20±0.10 | ||||
