水锤消除器

一、【水锤消除器】产品概述

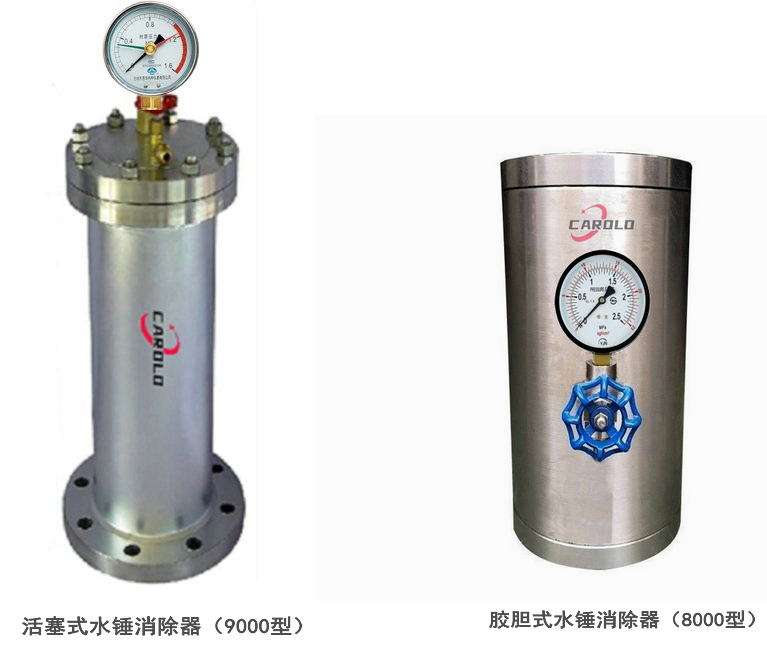

    CAROLO水锤消除器亦称为水锤吸纳器，分为活塞式与气囊式两种。活塞式主要是水锤在管道系统形成的瞬间利用活塞的气压运动对水锤进行泄力，气囊式区别是利用设备本体内的胶囊扩张泄力，两种形式共同点系安装在水击源附近的管路系统中，用于专门吸纳水锤，保护管路系统设备不被水锤压力破坏的一种安全保障装置，通常应用于高层建筑的给水泵或小型水泵装置管路系统上，具有在无需阻止水流条件下超卓吸收水击的能力，能够较好地消除管路的振动和噪音。

   水锤（水击）系由压力管道中的流速因外界某种原因而发生急剧变化时，引起液体的压强产生迅速交替升降的现象，该现象的压强产生作用在阀门、管壁或其它管路元件上好像锤击一样，故称为水锤。在快速启闭系统中控制流量的阀门，或高层建筑供水及其它液体输送系统的开、关泵时容易产生水锤，当水锤发生时，管路系统中液体的巨大动能作用在刚性的管道和管件上，能量无以宣泄，继而引起管道振动和轰鸣，严重可致使管道破裂，从而造成危害及损失。安装水锤消除器以后，液体的巨大动能可以通过活塞水锤消除器的活塞压缩空气做功，能量发生转换，消减了水锤的破坏力，能够有效地消除管路的振动和噪音，起到保护管网的作用。

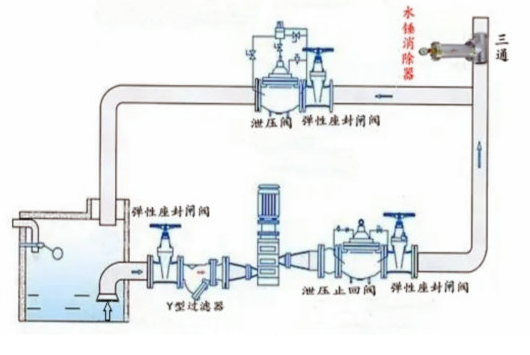

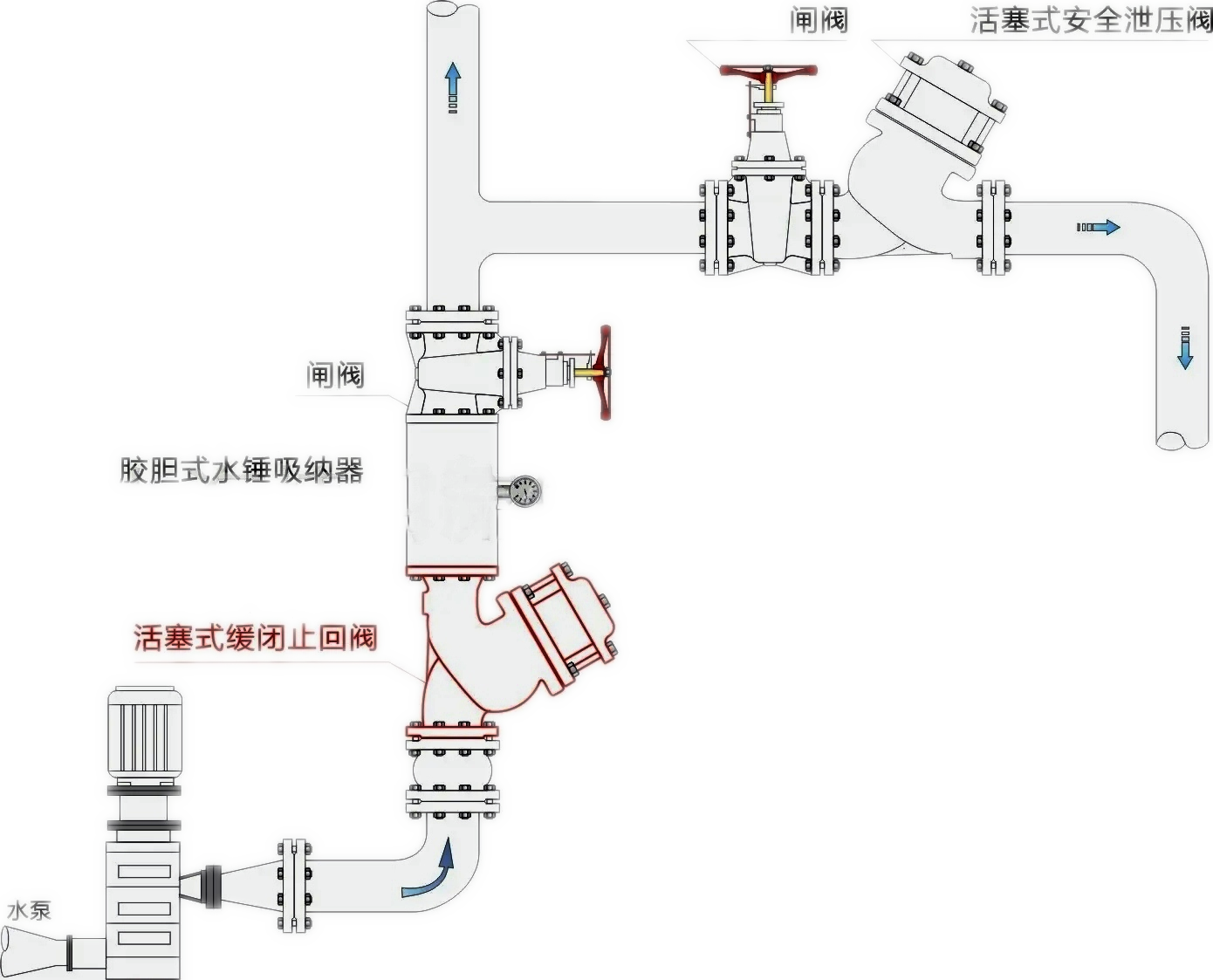

二、【水锤消除器】安装示意图（上图为活塞式、下图为胶胆式）

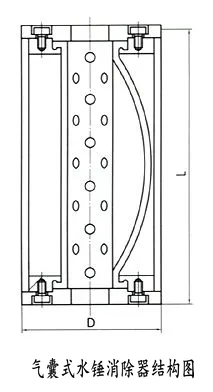

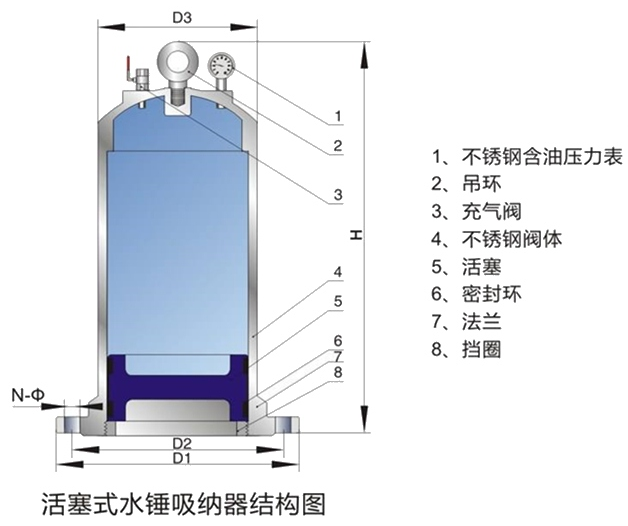

三、【水锤消除器】结构图

四、【水锤消除器】注意事项

1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力

3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果。

7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合。
