防水母线槽

屏蔽全绝缘铜、铝管母线（ 简称管母线 ），是本公司研发的一种新型导电 产品。该产品与传统的矩形母线相比较具有如下特点：1、母线载流量大； 2、集肤效应系数小，电流分布均匀；3、功率损失小，机械强度高，可显 著减少母线桥支柱绝缘子的数量，节约综合成本；4、母线外表面有绝缘护 套层，安全系数高；5、母线实行免维护运行，使用寿命长等特点。 二、铜、铝管母线的规格

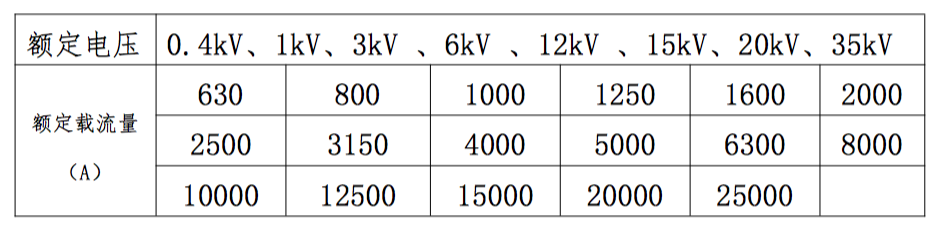

铜、铝管母线分为两大类：全绝缘类和半绝缘类，以其额定电压等级 或额定载流量数值来区分规格

三、使用条件

1. 可用于户外也可用于户内；

2. 环境温度： +45 C ，-35 C；

3. 可用于非特殊污染地区，若重污染地区需在定货时说明，可特殊设 计；

产品说明书

4. 海拔高度：3000m 以下（超出此高度另行设计），

5. 正常运行时，母线导体长期允许的工作温度不应超过 90 C；与设备 O 对接的镀银处理的接线端子处，温度不应超过 105 C；钢构支架的 O 温度在人可触碰的地方不宜超过 70 C，人难以接触到的地方不宜超 O 过 100 C。 四．铜、铝管母线的安装 1 铜、铝管母线采用明敷时需用管母线支架支撑

O

2. 铜、铝管母线水平敷架横向相间距离：10kV 等级相间距离≥275 ㎜,**跨度≤6m.

3．支架强度要求满足系统短路电动力的要求 五．绝缘铜、铝管母线安装后的试验：

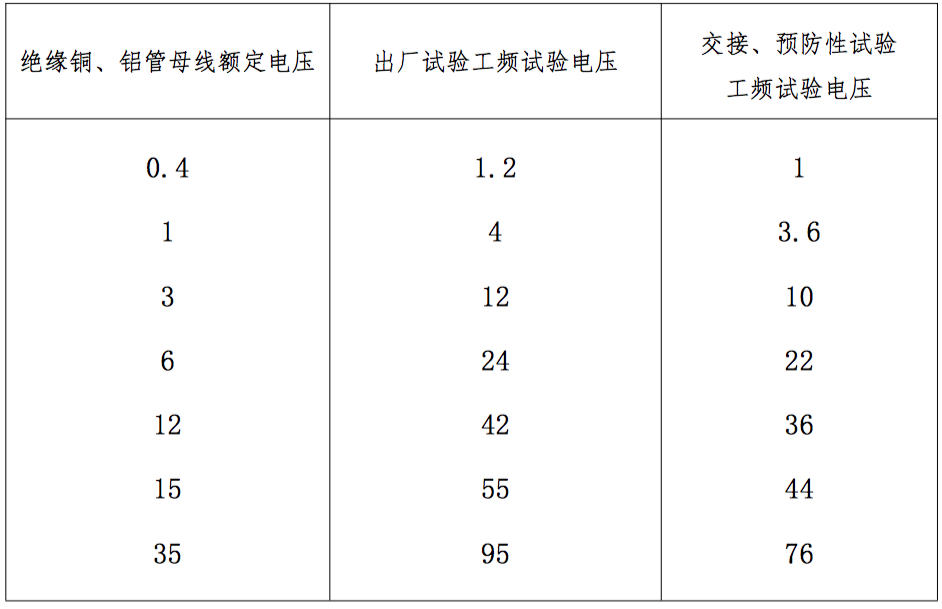

绝缘铜、铝管母线安装后应进行 1min 的交流工频耐压试验，试验中无 异常现象才能投入运行。以下为绝缘铜、铝管母线的工频耐压试验电压（kV）
