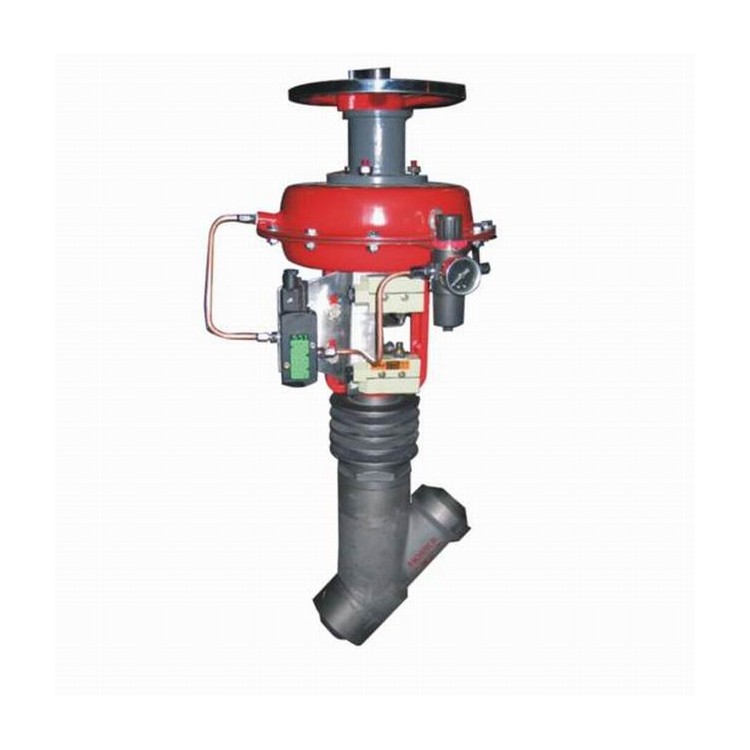

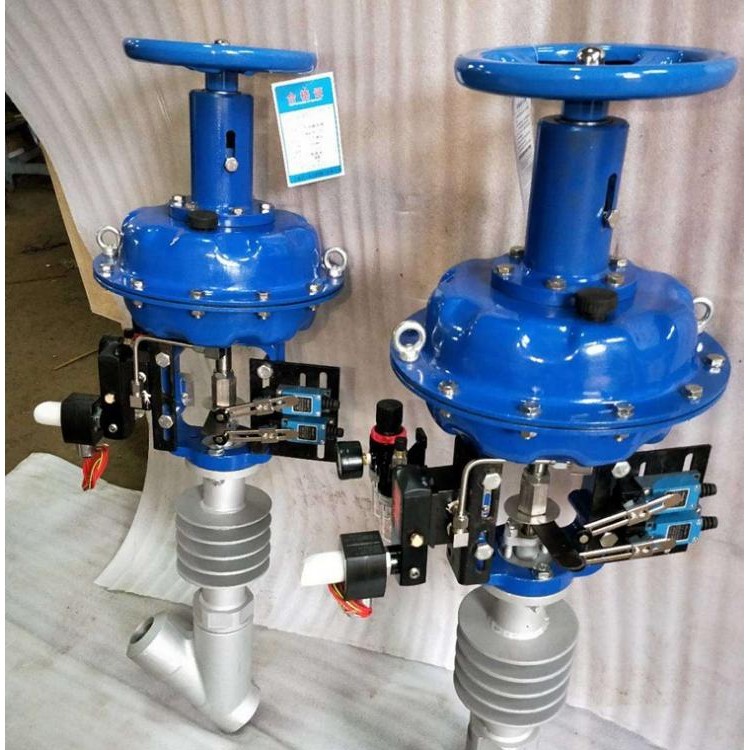

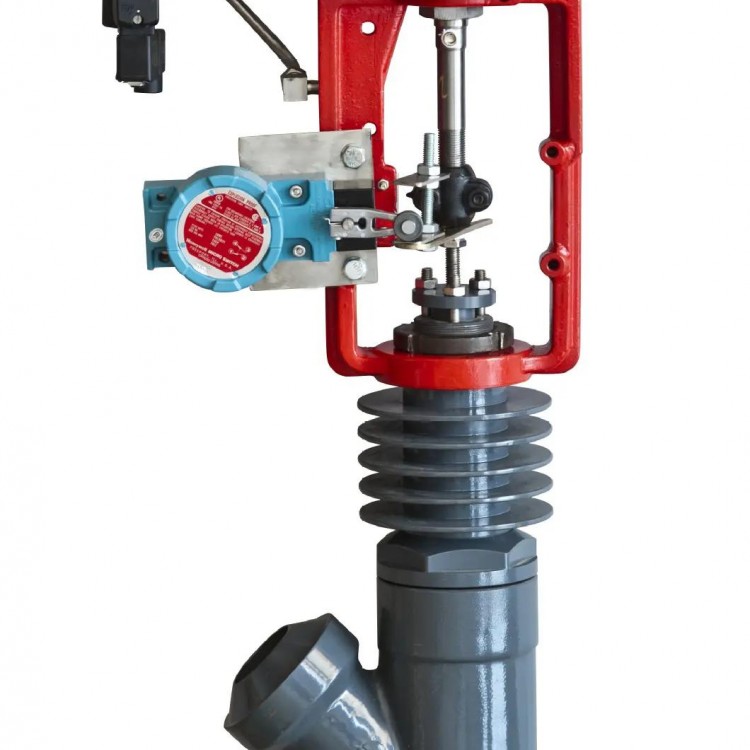

进口气动Y型疏水阀 蒸汽 减水冲蚀 减水流阻

结构特点

气动Y型疏水阀的结构特点使其在工业应用中表现出色。它通常由阀盖、填料箱、阀杆、阀瓣和阀体等部分组成。阀盖和填料箱的设计便于快速拆装和现场维修，倾斜阀杆和优化的流道形状设计使介质接近直线流动，降低了流阻，提高了阀门的Cv值，从而产生比其他形式阀门更低的压降。

气动Y型疏水阀本体上采用特殊工艺堆焊硬质合金密封面，经过整体硬化处理，结构紧凑。锥形密封面设计使得较小的轴向力就能实现可靠密封，延长了阀门的使用寿命。此外，采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，有效消除了因各种受力不当产生的卡死、表面擦伤、阀杆弯曲、阀瓣振颤等现象。

工作原理

气动Y型疏水阀的工作原理基于蒸汽和凝结水的密度差。当蒸汽进入设备或管道时，温度升高，蒸汽密度减小，而凝结水密度增大。当蒸汽通过疏水阀时，凝结水由于密度大而沉入阀体内部，随着凝结水的增多，阀体内的压力逐渐升高。当压力达到一定值时，阀体内的活塞被推开，凝结水被排出。当活塞复位时，蒸汽再次进入设备或管道，开始下一个循环。

应用领域

气动Y型疏水阀广泛应用于石油、化工、电力、冶金等工业领域。它特别适用于火电站系统中，作为接通或截断介质使用。在这些领域中，气动Y型疏水阀能够有效地排除设备或管道中的凝结水，防止设备或管道内部形成气体积聚，从而保证设备或管道的正常运行。

性能优势

高效节能：气动Y型疏水阀采用气动控制方式，具有结构紧凑、操作灵活、性能稳定、耐腐蚀等特点。它能够自动排除设备或管道中的凝结水，防止设备或管道内部形成气体积聚，从而保证设备或管道的正常运行。

耐磨损和耐腐蚀：阀门采用优质不锈钢材料制造，具有耐腐蚀、耐磨损、耐高温等特点。阀芯采用不锈钢材料制造，具有良好的密封性能和耐磨损性。

远程控制和自动控制：阀门采用气动控制方式，可实现远程控制和自动控制。这使得它在工业自动化领域中具有广泛的应用前景。

维护方便：阀门结构简单，易于拆卸和维修。在使用过程中，应定期检查阀门的工作状态和密封性能，及时发现并解决问题。

注意事项

在使用气动Y型疏水阀时，应注意以下几点：

定期检查：定期检查阀门的过滤器是否清洁，如有堵塞应及时清洗或更换。

气动薄膜检查：定期检查气动薄膜是否有破损或漏气现象，如有异常应及时更换。

保持清洁：在使用过程中应保持蒸汽管道的清洁，防止杂物进入阀门内部。

关闭阀门：在停止使用时，应及时关闭阀门，防止蒸汽倒流造成损坏。

遵循操作规程：在进行维护和保养时，应遵循相关操作规程，确保安全可靠。

综上所述，气动Y型疏水阀是一种高效、可靠的蒸汽疏水阀，广泛应用于各种工业设备和热力系统中。它的结构特点和工作原理使其在工业应用中表现出色，能够有效地排除设备或管道中的凝结水，防止设备或管道内部形成气体积聚，从而保证设备或管道的正常运行。在使用过程中，应注意定期检查和维护，以确保阀门的性能和使用寿命

OKE 气动Y型疏水阀详细参数

口径 DN20～100mm

压力 2.0MPa～150MPa

适用温度 -40～+570℃

气源压力(MPa):0.14-0.4

信号范围(KPa)20-100,40-200,80-240

连接方式 焊接

阀结构 Y型

驱动方式  气动

流动方向 单向

阀体材质 铸钢/不锈钢/铬钼钢

内件材质 不锈钢/铬钼钢

适用介质 蒸汽，饱和水

产品品牌：美国欧可（OKE）
