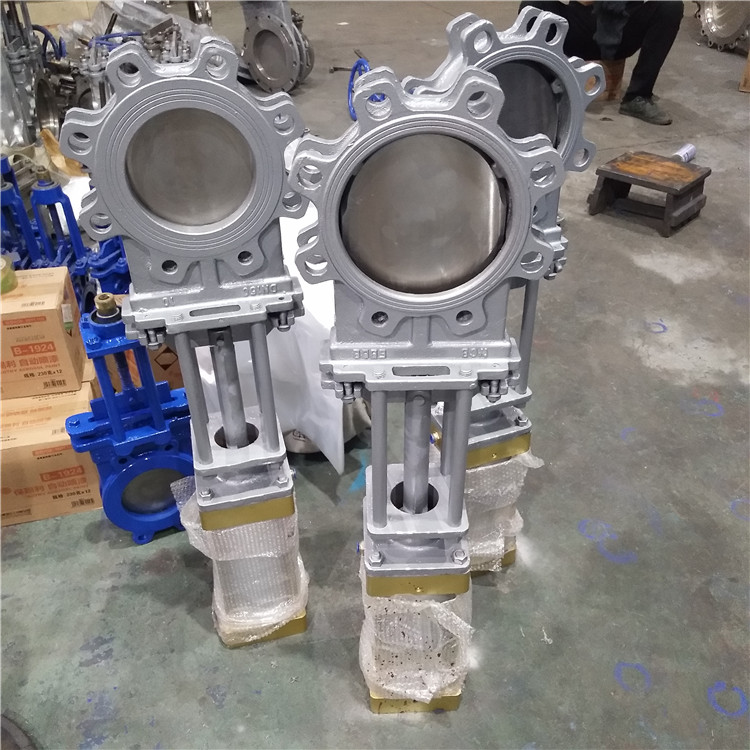

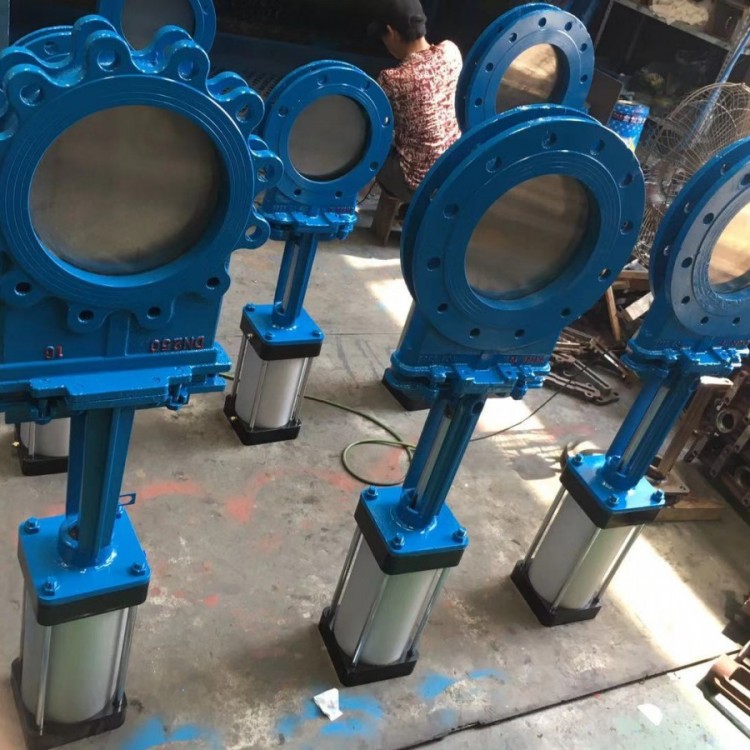

PZ673H气动插板阀介绍
该气动刀型插板阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。
双作用：对阀门开启和关闭的两位式控制；
单作用：（弹簧复位）：在电路和气路切断或故障时，阀门自动开启或关闭。

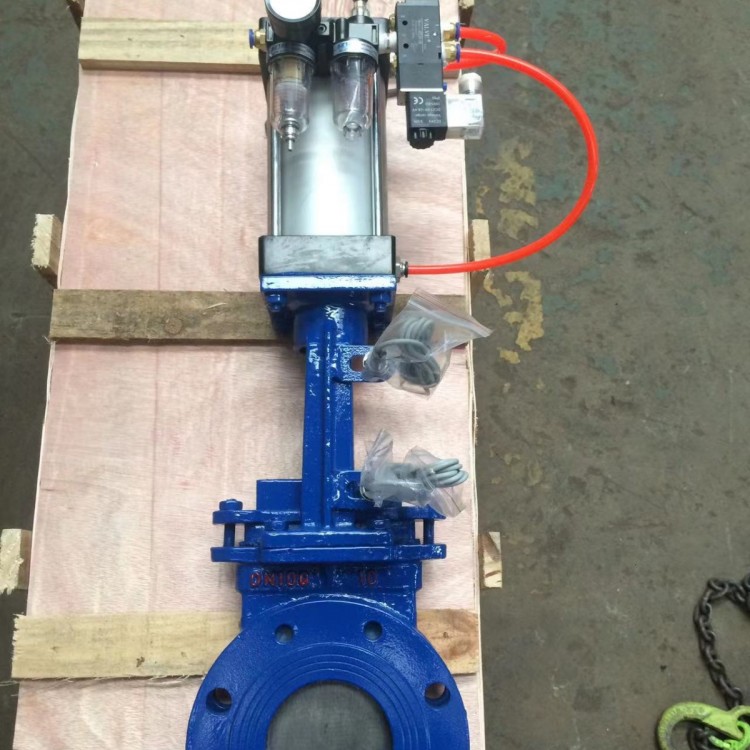

PZ673H气动插板阀可选附件
1、 单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。
2、 接近开关。
3、 气源处理三联件（包括减压阀、过滤器、油雾器）。
4、 电/气动阀门定位器（调节型用）。
PZ673H气动插板阀主要性能参数
型号 | PN | 工作压力 / MPa | 适用温度 /℃ | 适用介质 |
PZ673H-10C~16C | 10~16 | 1.0~1.6 | ≤ 1000 | 纸浆、污水、煤浆、灰渣水泥混合物 |
PZ673F-10P~16P | ||||
PZ673Y-10P~16P |
PZ673H气动插板阀主要零件材料
型号 | 材料 | |||
阀体 | 阀杆 | 密封面 | 填料 | |
PZ673H-10C~16C | WCB | 硬质合金 | 柔性石墨环 | |
PZ673F-10P~16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
PZ673Y-10P~16P | CF8 (304) | 0Cr18Ni9 (304) | ||
PZ673H气动插板阀主要外形尺寸：
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 50 | 90 | 110 | 335 | 4-M12 | 1.0 | 250 | 70 | 320 | 350 | 900 | 12-M20 |
65 | 50 | 110 | 130 | 363 | 4-M12 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
80 | 50 | 125 | 150 | 395 | 4-M16 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
100 | 50 | 145 | 170 | 465 | 4-M16 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
125 | 50 | 175 | 200 | 530 | 8-M16 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
150 | 60 | 200 | 225 | 630 | 8-M16 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
200 | 60 | 255 | 280 | 750 | 8-M16 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
250 | 70 | 310 | 335 | 900 | 12-M16 | 1.6 | 50 | 65 | 100 | 125 | 335 | 4-M16 | |
300 | 80 | 362 | 395 | 1120 | 12-M20 | 65 | 65 | 120 | 145 | 363 | 4-M16 | ||
350 | 90 | 412 | 445 | 1260 | 12-M20 | 80 | 70 | 135 | 160 | 395 | 8-M16 | ||
400 | 100 | 462 | 495 | 1450 | 16-M20 | 100 | 70 | 155 | 180 | 480 | 8-M16 | ||
450 | 120 | 518 | 550 | 1600 | 16-M20 | 125 | 70 | 185 | 210 | 540 | 8-M16 | ||
500 | 130 | 568 | 600 | 1800 | 16-M20 | 150 | 80 | 210 | 240 | 645 | 8-M20 | ||
600 | 140 | 670 | 705 | 2300 | 20-M22 | 200 | 80 | 265 | 295 | 770 | 12-M20 | ||
1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 | 250 | 94 | 320 | 355 | 920 | 12-M22 | |
65 | 50 | 120 | 145 | 363 | 4-M16 | 300 | 98 | 375 | 410 | 1150 | 12-M22 | ||
80 | 50 | 135 | 160 | 395 | 4-M16 | 350 | 100 | 435 | 470 | 130 | 16-M22 | ||
100 | 50 | 155 | 180 | 465 | 8-M16 | 400 | 110 | 485 | 525 | 1500 | 16-M27 | ||
125 | 50 | 185 | 210 | 530 | 8-M16 | 450 | 120 | 545 | 585 | 1650 | 20-M27 | ||
150 | 60 | 210 | 240 | 630 | 8-M20 | 500 | 130 | 608 | 650 | 1850 | 20-M30 | ||
200 | 60 | 265 | 295 | 750 | 8-M20 |
