1、概述

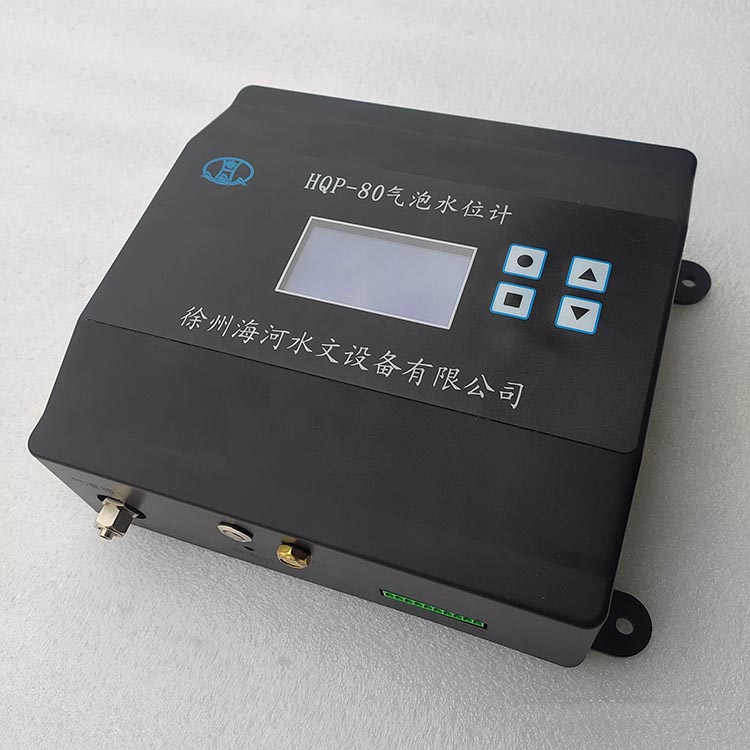

    HQP-80气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水文站水位、水库水位、大坝测压管以及上下游水位的监测，气泡式水位计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等特点。

水位计采用芯体作为高精度压力检测单元。压力测量精度0.05%，具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。

2、工作原理

需要采集时气泵工作产生压缩空气，进入水位计内部的缓冲气腔后流经专用气流管路，进入水下气室，当气压大于水压时，水下的气室空气流出气室，实现气压和水压的平衡。然后气泵停止打气，待压力稳定后，水位计内部的芯体部位的气压即是水压，根据不同的液体密度，转换成液位高度。

3、产品特点

   ◆电源、通讯等端口具有防雷保护功能

   ◆无需建测井，气管接头选用宝塔接头，方便、可靠，安装、使用和维护方便

   ◆双级单向气阀，自动恒定气压

   ◆两级气腔（室）缓冲 在水位计内部和入水气管的末端各一个气腔，缓冲瞬时气压

   ◆故障自动检测       芯体故障、气管堵塞、漏气、打压超时、高水位、低水位、电源

                        电压低等自动检测并上传

   ◆传感器选用高精度芯体

◆超低功耗   静态电流小于3.2mA

◆宽电压    10VDC~14VDC。可定制8-30V输入

◆宽量程    0~20m，0~40m可选,或其他规格

◆多通讯方式   标配数字量：485（MODBUS_RTU协议）；模拟量（可选）：4~20mA

◆多工作模式   模式0定时采集，可实现超低功耗，设置气泵工作间隔 及工作

                     时间，保证数据实时性的同时最大限度降低功耗；模式2按键

                     或者上位机命令采集，方便现场调试

◆内嵌时钟模块

◆2.5M字节固态存储  可存带有时间标签的20480组数据，如果一天存2次，可存28

                     年。循环存储

◆软件、按键两种设置  工作模式、液体密度，采集定时，触发间隔，气泵限时、稳定

                      时间、监测限时、监测变幅485通讯地址等参数均可通过软件、

                      按键设置。采集期间，按键禁止操作。

◆中文液晶显示   采集时，自动点亮显示；按任意键开、关显示，点亮状态下无操作5

                 秒后自动关闭；按键设置过程无操作1秒后退出设置，屏关闭

4、主要技术指标

量程：0~20m，0~40m，40米以上                 精度：±0.05% FS

分辨率：1mm或0.1mm，标准1mm                 输出接口：标配RS485(MODBUS-RTU)，可选4~20mA

供电：DC12 V（建议40米（含）以内5A，40米以上10A） ，40米（含）以内可定制DC9-36V

气管直径：φ8                              最大工作电流：1A(40以上6A)

温度：-20～70°C                             存储温度：-40～80°C

相对湿度：95%RH             气源：空气       2.5M字节固态存储（5.3协议部分详解）

气压形式：2级单向阀自动气路衡定

    采集定时（1～65535分）：模式“0”上一次采集结束后经过此延时，启动一次采集

液体密度：01000到65000（对应密度0.1000～6.5000），一般取 1.0000

监测限时（1～1440分）与监测变幅（0.1～10米）：采集结束后，每延迟此时间后水位变化超过“监测变幅”，则启动一次采集。监测限时必须小于采集定时。

气泵工作限时：气泵连续工作时间。10～30秒

压力稳定限时：等待压力稳定最长时间。15～45

芯体过载：1.5倍                               使用寿命：大于100万次

40米内外壳：长268（主体224）*宽218*高81塑料材质，固定形式：248*172四个ф6孔壁挂式

40米以上外壳：长315（主体266）*宽208*高81不锈钢材质，固定形式：295*180四个ф6孔壁挂式

5、安装与使用说明

5.1、开箱检查

（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。

（2）认真阅读产品使用说明书，核对产品合格证等。

5.2、安装和调试水位计

5.2.1、安装水位计

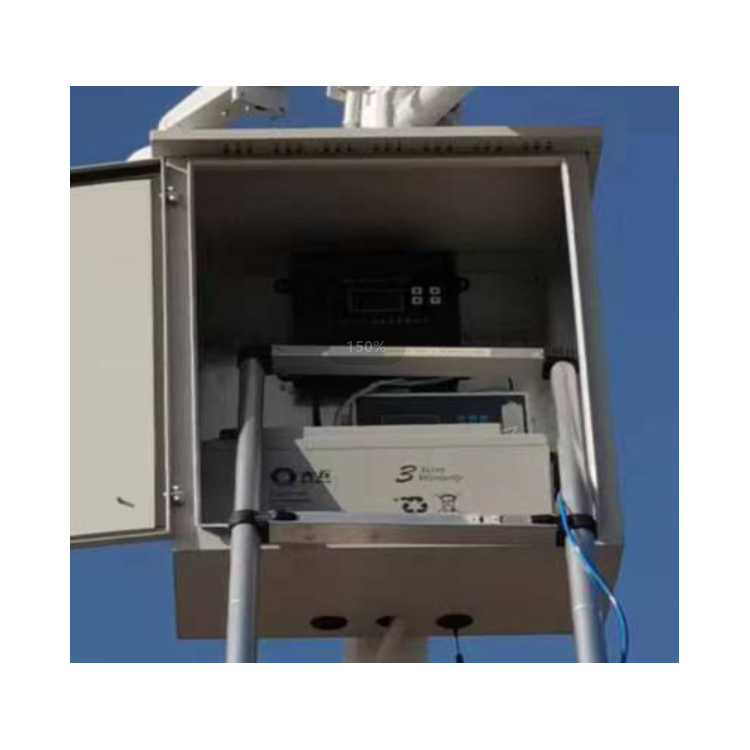

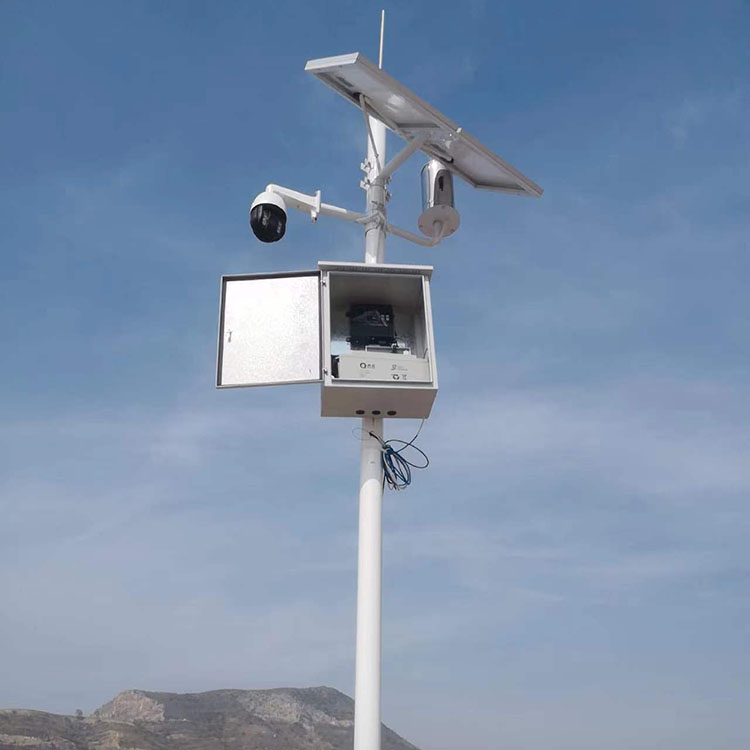

水位计主机可平面放置或垂直固定墙面，水位计的出气口连接气管的一端，气管另一端连接气室，并保证连接密封良好，将气管及气室投入测井或江河湖泊中，尽量保证气室垂直于测井或河床底部并有效固定（注意不要有淤泥或杂物堵住气口），现场安装示意图见后面。

5.2.2、调试气泡水位计

水位计在经过调零和安装后，即可调试其试运行，在工作模式“2”的状态下，通过点击按钮，即可触发气泡水位计开启一次测量过程，气泵打气时间由当前的水位实际值决定（不超过气泵限时时间），在气泵停止工作后半分钟内（可设置）水位平稳，水位计完成一次数据采集及转换，此时可以通过气泡水位计配套的上位机软件读取当前的水位值及其他参数。然后通过按键或上位机软件设置好相关参数（自动采集设置模式0），水位计即可自动工作。
