再谈板式喂料机在石灰石破碎系统的应用

再谈板式喂料机在石灰石破碎系统的应用

前言：

        水泥厂主体设备可以概括为:二磨一烧，其中二磨分别为原料磨和水泥磨，一烧是指回转窑煅烧系统。原料磨粉磨的主要材料是石灰石，粘土和铁粉，水泥磨粉磨的材料为水泥熟料，石膏和混合材。为了提高粉磨效率，通常把入磨物料颗粒尺寸控制在25mm以内。没有经过处理的原料颗粒尺寸都较大，所以在粉磨前物料都必须经过破碎。早期的水泥厂由于规模较小，原材料破碎量不大，常用振动给料机给破碎机喂料，随着国内环保力度的加大，淘汰小型水泥厂，取而代之的是日产数千吨的大型水泥生产工艺，振动给料机已不能满足大型破碎机的要求，而板式给料机由于具有输送产量大，运行稳定，故障率低，变频调速等优点，逐步取代的振动给料机。

板式给料机在水泥厂石灰石破碎系统中的应用

如前言所述，石灰石作为原料磨的主要材料，进球磨机前需要把颗粒尺寸控制在25mm以内，因此，在水泥工厂设计中，物料的破碎作为工艺生产的头道工序，要给予足够的重视。其中原料的破碎又是重中之重。水泥厂原料多来自露天开采的矿山，大型矿山开采的矿石尺寸可达1.5~1.8m。这样破碎系统需要的破碎比在≤80的范围内。

以下内容是结合某水泥厂日产3000t水泥生产线，板式给料机如何和破碎机配套，做几点说明。

（1）板式给料机输送能力设计

板式给料机的输送能力需要和破碎机的产量配套，通常是按破碎机产量的1.3～1.5倍选取。

（2）板式给料机宽度设计

板式给料机的宽度一般按两倍的最大粒度加上200mm, 还应考虑好与破碎机进料口的宽度连接的问题。

（3）板式给料机安装角度设计

为降低板式给料机的长度和破碎机所在的平面高度, 同时还要颗粒物料在输送时的安息角，板式给料机的安置角度可选用20～23°。

该水泥厂日产3000吨水泥生产线，选用的破碎机为PCF2018单段锤式破碎机，该单段锤破设计产量为750t/h,与之配套的重型板式给料机设计能力为1000 t/h.考虑PCF2018单段锤破喂料口宽度为2000mm，故重型板式给料机槽板宽度设计为2200mm，由于该水泥厂破碎系统空间有限，故板式给料机设计长度为10000mm，安装角度为23°。

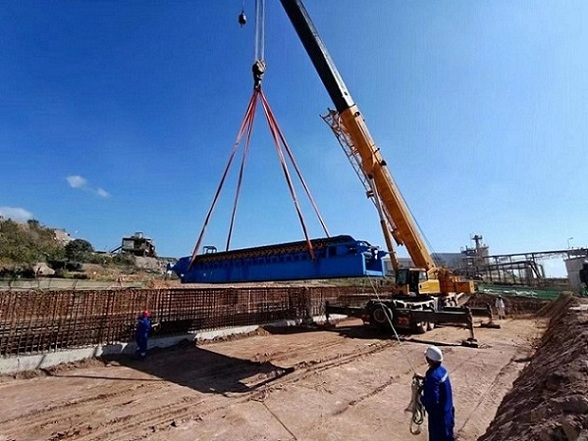

GBZ2200×10000重型板式喂料机基本配置如下：

内     容 单 位 参   数          备注

性能参数 规格 GBZ2200×10000

槽板宽         mm 2200         槽板t=20

中心距         mm 10000

输送物料      石灰石

允许物料粒度 mm ≤1300

输送量         t/h ~1200

输送倾角 ° 20

输送速度 m/s ~0.12

链条型号 T216MB

电动机 YVF2-280S-4-75         变频电机

功率         kW 75

减速机 P3KA22-560         行星直交扭力臂安装

速比          i 560

逆止器 减速机集成

安装方式 右装

设备重量 t ~70
