水利工程埋地钢筋混凝土牺牲阳极阴极保护机理与勘察设计应用措施

水利工程中，埋地钢筋混凝土构筑物（如输水隧洞衬砌、水闸基础、泵站桩基、渠道护底等）长期处于水土交替、淡水浸泡、土壤腐蚀与微生物侵蚀的复合环境中。水体含氧量、氯离子、硫酸盐及土壤电阻率波动，加速钢筋电化学腐蚀，导致混凝土开裂、剥落、结构强度衰减，威胁水利工程长期安全运行。牺牲阳极阴极保护技术凭借无源供电、施工简便、适配水下 / 埋地隐蔽环境等优势，成为水利工程钢筋长效防腐的核心方案。结合水利工程实际案例，明晰防护机理、落实勘察设计措施，是保障防护效果的前提。

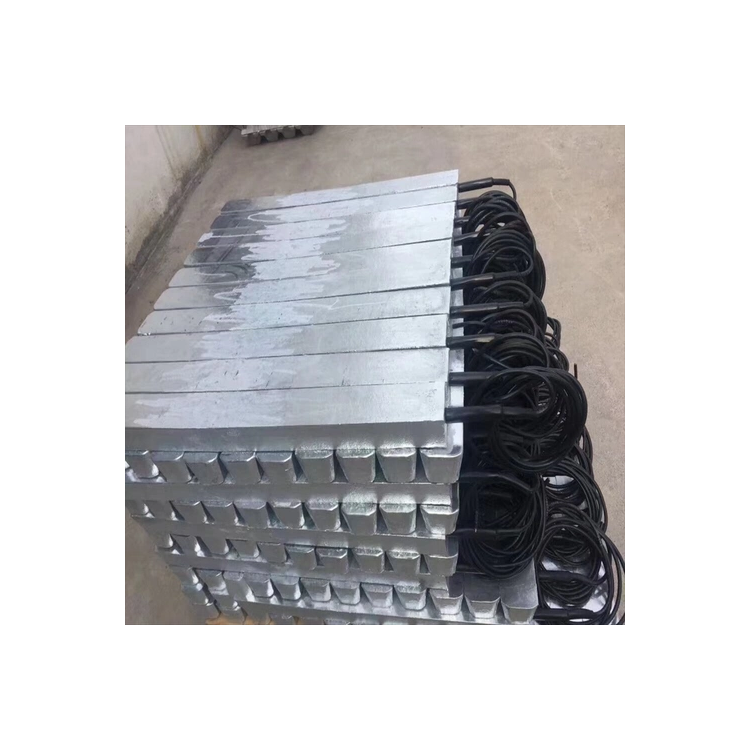

牺牲阳极阴极保护核心基于电化学原电池原理，选用锌合金、铝合金、镁合金等电位比钢筋更负的活泼金属作阳极，与埋地钢筋电气连通，以水土介质为电解质形成回路。阳极自发氧化腐蚀释放电子，使钢筋极化至阴极保护电位区间，抑制钢筋腐蚀反应。水利工程环境需差异化选型：淡水环境（水库、渠道、内河闸站）优先用锌合金阳极，电位稳定（-1.1V 左右）、耐淡水腐蚀、寿命 10-15 年；高电阻率山地水利场地用镁合金阳极，驱动电压大；滨海潮汐区、咸淡水交汇段用铝合金阳极，耐盐蚀性能优。严禁在高碱性混凝土或高氯水体中滥用镁阳极，避免析氢致混凝土胀裂。

水利工程前期勘察需聚焦水土环境与结构病害专项检测。一是水土腐蚀因子检测，测定土壤电阻率、pH 值、氯离子 / 硫酸盐含量，水体含氧量、盐度、流速，划分腐蚀等级（轻 / 中 / 重），如南水北调 PCCP 管道工程，通过土壤电阻率分区优化阳极布置密度。二是结构病害排查，检测混凝土碳化深度、裂缝分布、钢筋锈蚀率、保护层厚度，定位腐蚀高发区（水线区、基础转角、施工缝）。三是电连续性核查，水利构筑物常因施工缝、预埋金属件隔离导致钢筋断路，需提前跨接焊接，消除保护盲区。

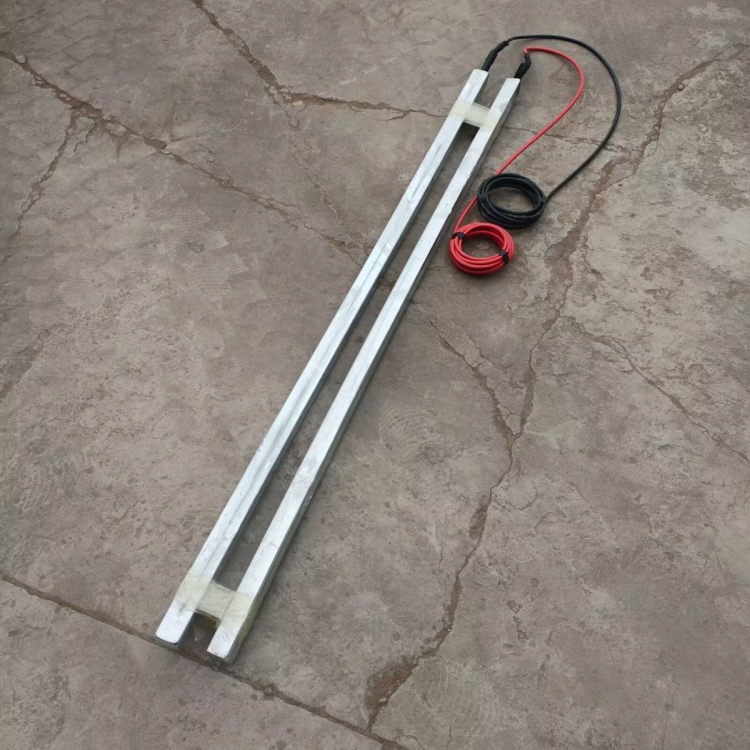

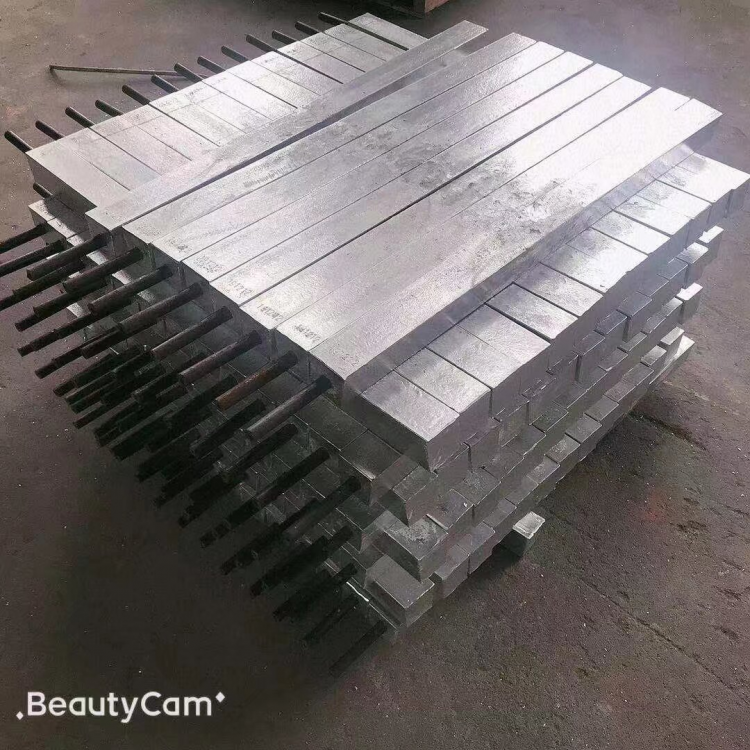

勘察后开展定制化方案设计，结合水利构筑物类型差异化布设：①长距离输水管道（PCCP 管、钢筋混凝土管），采用带状锌阳极沿管道两侧通长布置，间距 1-2m，埋深低于管底 0.5m；②水闸 / 泵站基础，块状阳极按 1.0-1.5m 间距均匀布置，水线区上下 1m 范围加密至 0.5-0.8m；③桩基 / 承台，镯式阳极环绕桩基外围，每桩 2-3 套。设计需同步考虑绝缘隔离，阳极与钢结构、金属管道绝缘，防止电流分流。主材选用耐水绝缘电缆、低电阻率导电砂浆，适配水利潮湿环境。

水利工程勘察设计需紧扣 “水 - 土 - 结构” 复合腐蚀特性，结合南水北调、农安支线供水等工程案例经验，实现环境适配、精准布极、全域覆盖。科学勘察与设计可规避保护不足、过保护、电流分布不均等问题，为施工与运维筑牢基础，保障水利构筑物钢筋长期防腐，延长工程服役年限。
