沿海浪溅区桥墩钢筋混凝土外加电流阴极保护工程应用措施

沿海桥梁长期处于海洋盐雾、潮汐干湿交替、氯离子渗透的强腐蚀环境，其中桥墩浪溅区、潮差区是腐蚀重灾区。混凝土保护层在盐渍风化作用下逐步碳化，氯离子不断侵入内部诱发钢筋锈蚀、膨胀开裂，直接削弱桥梁竖向承载能力。外加电流阴极保护凭借电流可控、保护范围大、服役周期长的优势，成为沿海浪溅区桥墩长效防腐的核心技术。本文结合沿海跨海公路桥梁实际工程案例，系统探析浪溅区桥墩外加电流阴极保护的勘察设计、材料选型、施工工艺及运维管控全套应用措施。

工程前期腐蚀环境专项勘察是方案设计的根本依据。沿海桥墩需按大气区、浪溅区、潮差区、水下区、泥下区进行腐蚀分区界定，重点检测浪溅区混凝土氯离子含量、碳化深度、表层电阻率及裂缝分布特征。采用无损检测设备探测桥墩内部钢筋锈蚀率、保护层厚度及钢筋网连通性，排查蜂窝麻面、表层剥落、渗水泛白等病害。同步采集近海海水盐度、大气盐雾浓度、潮汐涨落周期等环境参数，依据腐蚀等级差异化制定保护方案。对桥墩施工接缝、支座根部、水位变动带等薄弱部位重点标记，后续进行阳极加密布设与强化防护，避免出现保护盲区。

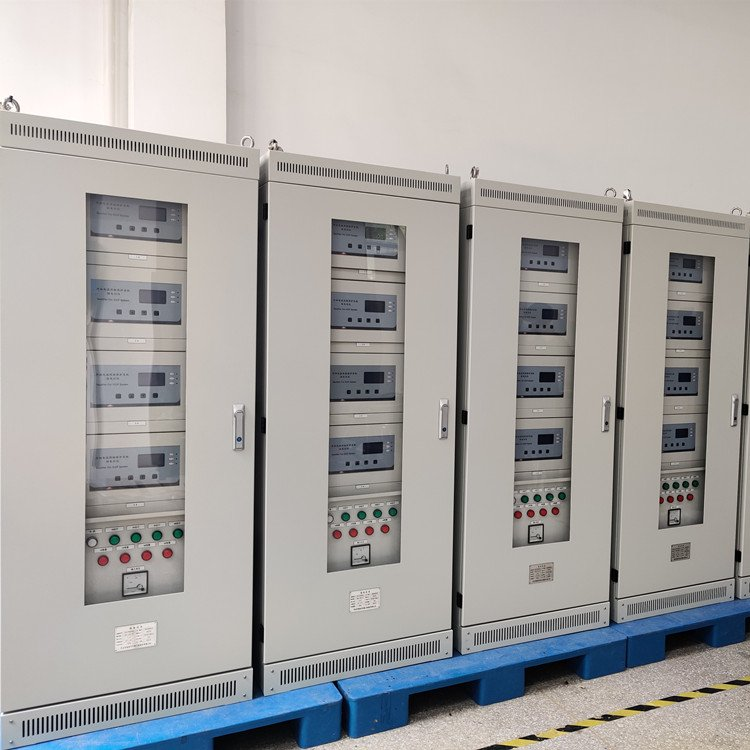

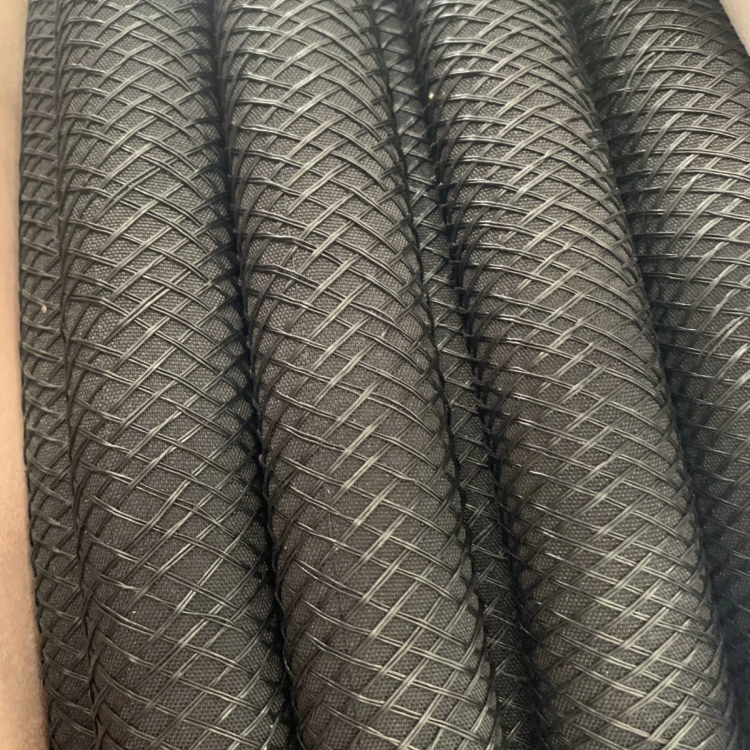

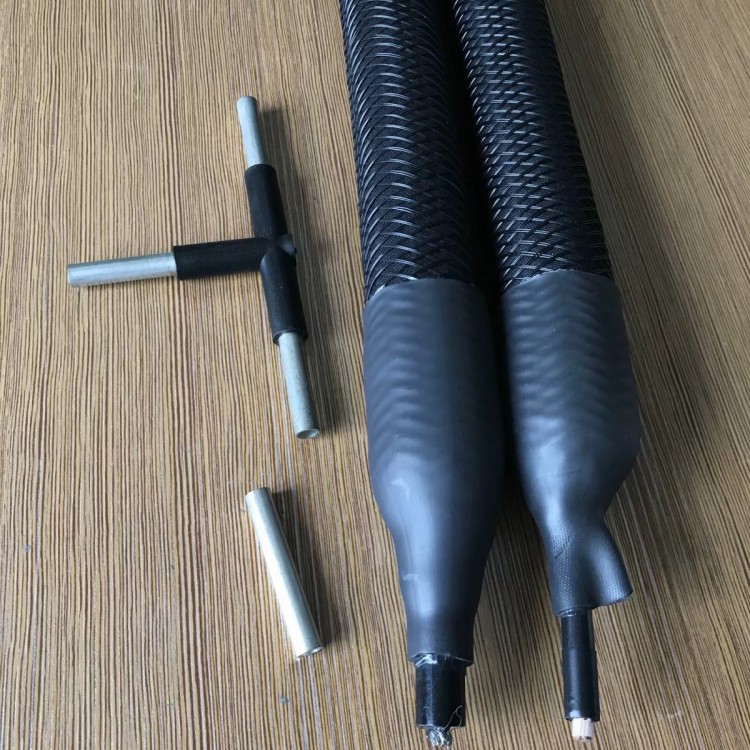

适配海洋强腐蚀环境开展系统材料专项选型。辅助阳极选用钛基混合金属氧化物 MMO 网状阳极，耐氯离子腐蚀、导电稳定性强、柔韧性佳，可贴合桥墩圆柱及矩形结构表面铺设，适配浪溅区高盐雾干湿交替工况。参比电极选用长效 Ag/AgCl 海水专用参比电极，电位采集精度高、抗盐渍干扰，按纵向 5 至 8 米间距布设，腐蚀严重区段适当加密。恒电位仪选用户外防雨防腐智能机型，具备自动调压、远程监测、故障报警功能，适配海边高温高湿、盐雾侵蚀环境，功率预留 50% 冗余应对潮汐环境电阻率波动。连接电缆采用双层防腐阻燃海工专用线缆，接头使用钛铜过渡接头，所有金属配件均采用钛合金或 316 不锈钢材质，杜绝电化学次生腐蚀。

标准化分层施工保障桥墩防护工程质量。施工前先对桥墩劣化碳化混凝土凿除清理，除锈修复外露钢筋，采用海工导电砂浆找平基面，保证阳极铺设平整贴合。严格遵循三线分离原则，阳极电缆、阴极汇流电缆、参比信号电缆独立穿管敷设，避免信号干扰与短路隐患。MMO 网状阳极按 0.5 至 1 米规整间距铺设，环向闭合搭接采用钛合金焊接密封，确保导电连续性。选取桥墩主筋作为阴极汇流点，采用放热焊接工艺引出接线端子，焊点做打磨防腐与密封包裹处理。阳极铺设完成后涂刷防腐防护砂浆封闭保护层，隔绝盐雾水汽直接侵蚀阳极本体，延长系统使用寿命。

系统调试与常态化运维实现长效防护。施工完成后进行 72 小时不间断空载试运行，分级调节恒电位仪输出参数，将钢筋保护电位稳定控制在 - 0.85V 至 - 1.20V（CSE）标准区间，初期电流密度按 20 至 50mA/m² 设定，系统稳定后降至 5 至 15mA/m² 节能运行。建立月度巡检、季度校准、年度评估的运维机制，定期采集电位、电流、回路电阻数据，分析腐蚀环境变化对保护参数的影响。台风、暴雨过后加强浪溅区桥墩专项巡检，及时修复破损防护层与外露线缆。工程实践表明，沿海浪溅区桥墩采用外加电流阴极保护后，钢筋锈蚀速率得到完全抑制，桥梁结构服役寿命可有效延长 20 年以上。
