板式给料机链条和槽板更换步骤

板式给料机链条和槽板更换步骤

一：板式喂料机链条的更换

1）将料仓内的物料排空

2）中控断电、挂牌、上锁转为机旁控制。 工种：电工

3）拆下部槽板（将中间一块槽板与链条的联接螺栓拆赶紧，再将相邻的两块槽板与链条的联接螺栓松开，再将相邻的两块槽板与链条的防接螺栓拆掉，依次类推）点动驱动装置，将松掉的槽板转到尾轮上片取下，再点动驱动装置，将第二块槽板转到尾轮上方取下，同时将上部转下来的槽板以第二步骤的方法拆卸，依此类推，直到拆完，并检查槽板的磨损情况和托轮的灵活性。

4）松开张紧装置在尾轮处将固定链条销子的卡子螺栓拆掉，并取下卡子用一根铁棒靠在销子上，用手锤敲打铁棒，将销子取出.

5）用葫芦套住下链条端头，拉动葫芦同时也点动驱动装置，将链条取出

6）更换链条.

7）将链条装到尾轮上，并用葫芦套住链条前端拉动葫芦，将链条前端拉到头轮上挂好，点动一下驱动装置，使链条的前端转到头轮下方，再用葫芦套住链条前端拉动葫芦同时也点动驱动装置使链条前端转到尾轮处与链条的后端相联接，穿上链条销子，并将固定销子的卡子装上，穿上螺栓并拧紧

8）调紧张紧装置，从尾轮处将槽板装到链条上，穿上螺栓用手适当拧紧，点动驱动装置，将第二块槽板位置转到尾轮上方，并装上槽板穿上螺栓，依

次类推，直到装完并拧紧所有螺栓。

9）清理现场取牌、取锁、送电 机修、

10）试车

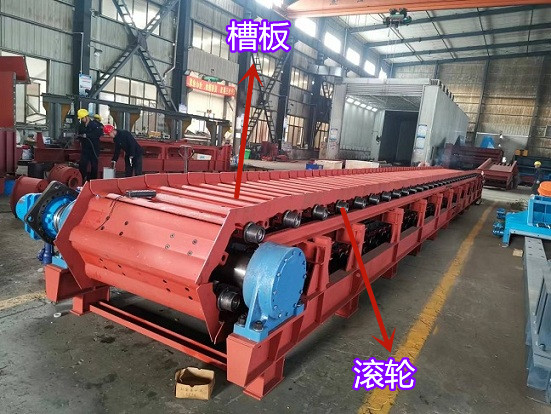

二：板式给料机槽板的更换

1.将料仓内的物料排空.

2.中控断电、挂牌、上锁、转为机房控制.

3.拆下部槽板，将中间一块槽链条的联接螺栓拆掉、再将相邻的两块槽板与链条的连接螺栓松开、然后将相邻的两块槽板与链条的联接螺栓拆掉、依次类推由中间向两边分、点动驱动装置、将松掉的槽板转到尾轮上方取下，再点动驱动装置将第二块槽板转到尾轮上方取下、同时将上部转下来的槽板以第二步骤的方法拆卸、依次类推直到拆完.

4.将所有托轮从槽板上拆下，并检查托轮灵活性.

5. 将所有托轮装到槽板上，穿上螺栓并拧紧.

6. 从尾轮处将槽板装到链条上、穿上螺栓用手适当拧紧，点动驱动装置.

7. 将第二块槽板位置转到尾轮上方并装上槽板，穿上螺栓、依次类推直到装完，并拧紧所有螺栓。清理现场、取牌、取锁、送电.

8. 试车
