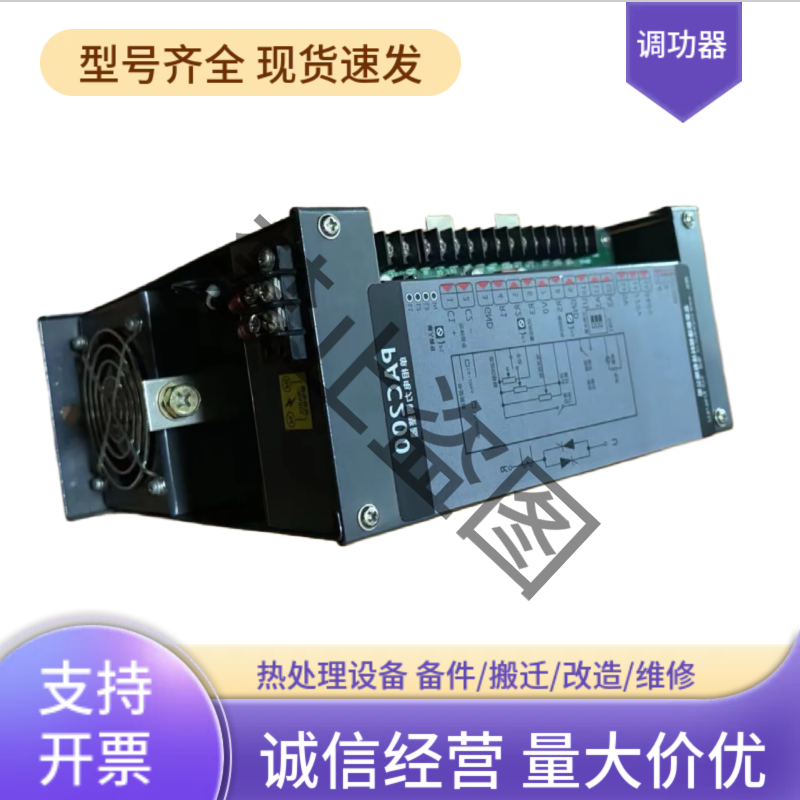

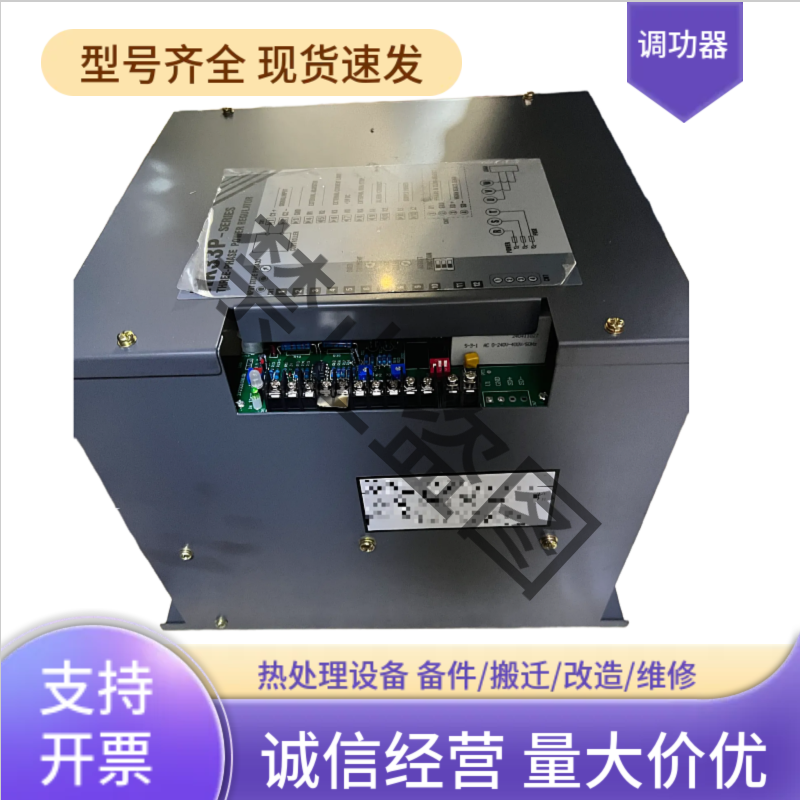

功率控制器 三相单相可控硅触发板

功率控制器（单相/三相可控硅触发板）是专为热处理设备设计的功率调节装置，广泛应用于渗碳炉、渗氮炉、多用炉、连续炉等热处理电加热控制系统，用于调节加热元件（电阻丝、硅碳棒、硅钼棒）的功率输出，从而实现炉温的闭环控制。

该产品基于可控硅（SCR）技术，通过接收温控仪表或碳控仪输出的4-20mA或0-10V控制信号，采用移相触发或过零触发方式，调节供给加热元件的电压和电流，实现对加热功率的连续调节。产品具备高精度、高可靠性、宽适配范围等特点，与温度传感器、PID控制器构成闭环控制系统，是保障热处理工艺稳定性和产品一致性的核心装置。

1. 双模式控制，灵活适配工艺需求

• 移相调压控制：通过改变可控硅导通角（0-178°）实现无级平滑调功，适用于升温阶段快速控温和需要连续调节的工况
• 过零调功控制：在交流电压过零点进行导通，降低电网谐波（THD≤15%），适用于恒温阶段节能运行
• 用户可根据工艺需求选择控制模式，满足不同工艺阶段的控制需求

2. 多种负载兼容，应用范围广

支持阻性负载（电阻丝）、感性负载（硅碳棒、硅钼棒）及变压器一次侧接入。触发脉冲宽度200μs-1000μs可调，确保可控硅可靠导通。可适配三相或单相加热回路，覆盖从实验室小型炉到大型连续热处理炉的各类应用需求。适用负载类型包括：

• 镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等加热元件
• 盐浴炉、工频感应炉、淬火炉的温度加热控制
• 整流变压器、电炉变压器一次侧控制

3. 软启动功能，延长加热元件寿命

配备软启动功能（0-400秒可调），启动时电压从0V逐渐上升至设定值，有效抑制冷态电阻丝因大电流冲击而断裂，延长硅碳棒/硅钼棒等加热元件使用寿命。特别是硅碳棒、二硅化钼在冷态下电阻极低，直接全压启动会产生巨大的浪涌电流，极易导致加热棒炸裂，软启动功能可有效解决此问题。

4. 多种控制信号输入，兼容主流控制系统

支持0-10V、4-20mA、电位器（10KΩ）等多种标准模拟量输入，与欧陆、WEST、岛电、神港等主流温控仪表及PLC系统无缝对接。可选配RS485通讯接口（Modbus-RTU协议），便于系统集成与远程监控。可选择以下控制方式：

• 手动/自动切换控制
• DC 4-20mA（输入阻抗100Ω）
• DC 0-10V（输入阻抗＞20KΩ）
• 10K电位器调节

5. 高可靠性设计，适应恶劣环境

采用高性能专用集成电路，脉冲不对称度≤0.3°，脉冲前沿陡度≤0.2μs，确保触发信号稳定无畸变。同步信号隔离、脉冲变压器输出设计，强弱电、六路触发、输入输出三重光电隔离，有效抑制热处理车间的电磁干扰。工作温度范围-10℃-55℃，可适应炉旁电控柜的安装环境。
