袋装埋地镁合金阳极 金属管道外防腐层牺牲阳极 阴极保护

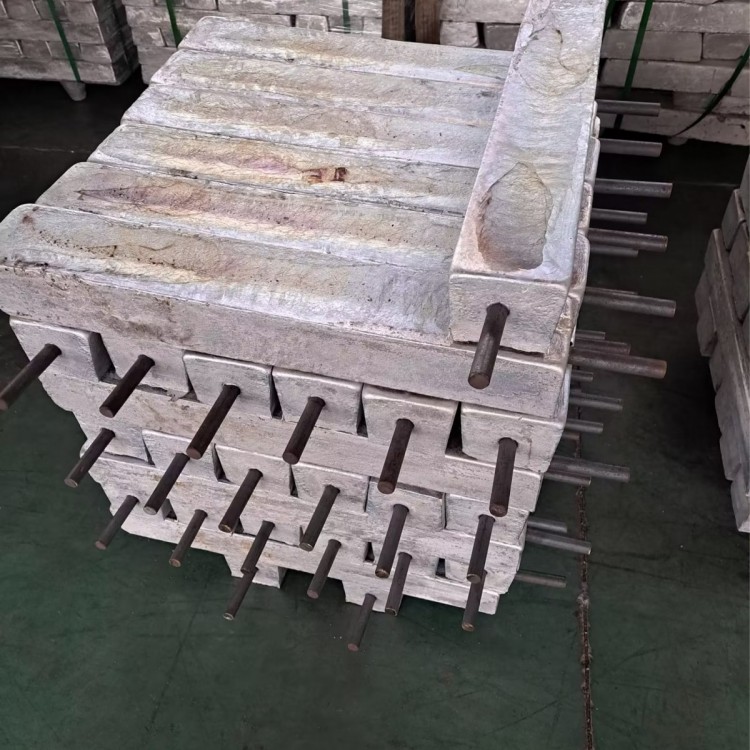

支架式镁合金牺牲阳极的防腐本质是原电池效应 + 支架结构优化：利用镁的高负电位形成自发原电池，通过支架实现精准间距、均匀电场、无屏蔽保护。

一、电化学原理（牺牲阳极阴极保护）

电位差驱动镁电位：-1.75 ~ -1.82V（vs CSE）钢铁电位：-0.44 ~ -0.8V（vs CSE）电位差≈1.0V，形成强驱动原电池。

阳极反应（牺牲）Mg → Mg²⁺ + 2e⁻（氧化溶解）合金元素 Al/Zn/Mn 抑制自腐蚀、提升电流效率。

阴极反应（保护）O₂ + 2H₂O + 4e⁻ → 4OH⁻钢铁表面富集电子，电位降至 **-0.85 ~ -1.2V**（免蚀区），腐蚀停止。

腐蚀产物Mg²⁺ + 2OH⁻ → Mg (OH)₂（白色疏松，无毒、易脱落、不结壳）。

二、支架的核心作用（电化学优化）

消除电屏蔽阳极抬高 100–150mm，不贴底板、不被压实，电流 360° 发散，无盲区。对比：直埋阳极易被底板 / 石块屏蔽，边缘保护不足。

电流均匀化（提升 30–40%）支架固定间距，电场呈球面均匀分布；可阵列 / 环形布置，覆盖整个罐底 / 管体。

定向强化保护调整高度 / 角度，聚焦焊缝、弯头、热影响区，局部电流密度提升 2–3 倍。

降低接地电阻预包装填包料（石膏 75%+ 膨润土 20%+ 硫酸钠 5%）包裹阳极，导电更优、保湿更好。

延长寿命阳极悬空，不积水、不积泥、不局部浓差腐蚀，消耗均匀，寿命达 15–20 年。

三、电流分布模型（支架式 vs 普通式）

普通阳极：辐射状、边缘弱、中心强，局部过保护 / 欠保护并存。

支架式阳极：

等间距阵列（罐底 1.5×1.5m 网格）。

电流密度波动 <±10%，全域达标。

保护半径：土壤 1.5–3m，海水 3–5m。

四、环境适应性机制

高阻土壤（15–100Ω・m）：高驱动电压（1.0V）保证电流穿透。

低温（-20~0℃）：镁合金低温稳定性优于锌 / 铝，电流下降 < 15%。

海水 / 高氯：AZ31 合金耐点蚀 / 应力腐蚀，寿命 15–20 年。

杂散电流：无源系统，无干扰、不漏电，防爆区首选。

五、设计寿命计算

W = (I×T) / (8760×U×η)

W：阳极重量（kg）

I：总电流（A）= 面积 × 电流密度（20–100mA/m²）

T：设计寿命（年）

U：工作电位（1.5V）

η：电流效率（50–65%）

支架式镁阳极通过电化学原理 + 结构创新，实现高效、均匀、长效、免维护的阴极保护，是传统阳极的升级替代方案。
