板式给料机在150t/h石料生产线的应用

板式给料机在150t/h石料生产线的应用

一：原始参数

1）物料：石灰石

2）最大进料颗粒：小于630mm

3）出料粒度：0-5mm，5-10mm，10-20mm，20-40mm

4）处理能力：150t/h

5）砂粒生产为干法生产

6）系统中皮带机长度根据现场布置形式调整

7）安装形式：固定式

二：主要生产设备如下：

1）GBZ1100*5000重型板式喂料机，

2）PE750×1060颚式破碎机

3）PF1315反击式破碎机

4）4YK-2160圆振动筛

5）B1000皮带输送机，B800皮带输送机，B650皮带输送机

三：生产工艺流程如下：

大料仓物料→GBZ1100×5000重型板式喂料机→PE750×1060颚式破碎机→B1000皮带输送机→PF1315反击式破碎机→B1000皮带输送机→4YK-2160圆振动筛

注：经过4YK-2160圆振动筛筛分后，大于40mm的石料用B800的皮带输送机返回到PF1315反击式破碎机，0-5mm，5-10mm，10-20mm，20-40mm的四种规格骨料通过B650皮带输送机输送到成品堆场。

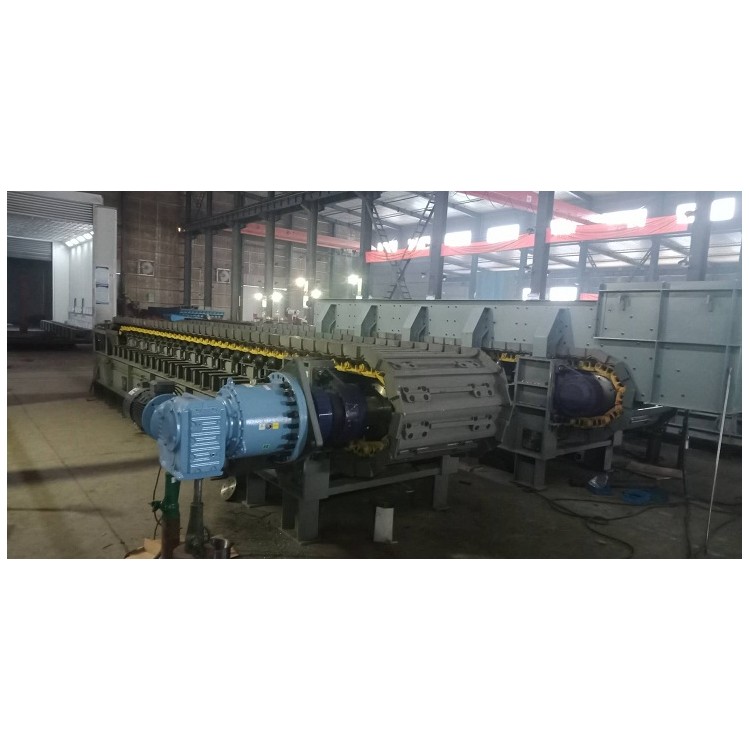

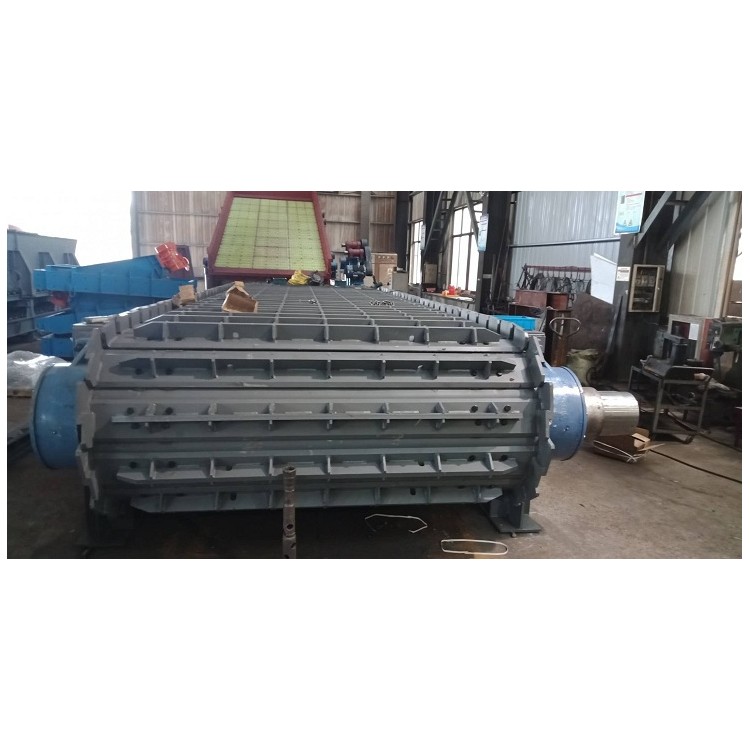

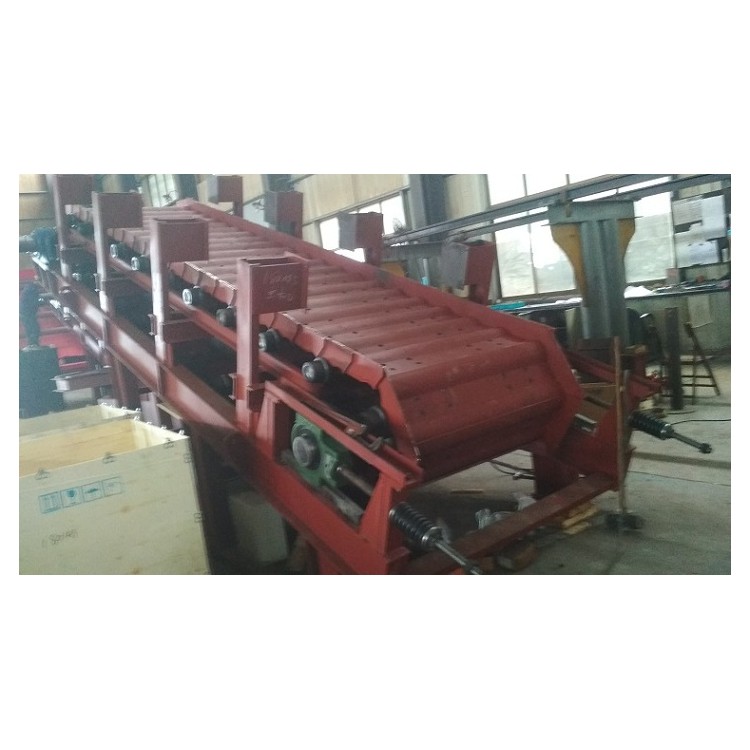

四：GBZ1100×5000重型板式喂料机技术参数如下：

内容         单 位    参   数 备注

规格 GBZ1100×5000

槽板宽度 mm    1100        底板材质16Mn厚度16mm

中心距         mm 6000

最大物料粒度 mm ≤600

输送物料 石灰石

物料容重 t/m3 1.6

输送量         t/h 100～220

输送倾角 ° 0

输送速度 m/s 0.12

履带链节距 mm 203

电动机 YVF2-160M-4-11       变频调速

功率         kW 11

减速机 P2KA11-250       扭力臂空心轴套装

速比         i 250

安装方式 左装/右装

设备重量 t 19

四：GBZ1100×5000mm重型板式喂料机供货范围

序号 设备及部件名称 数量或规格

1 重型板式给料机 GBZ1100×5000mm

1.1 传动装置 1套

1.1.1 减速器         P2KA11-250（1台）（含锁紧盘、扭力臂、逆止器）

1.1.2 电动机(变频调速)YVF2-160M-4-11（1台）

1.2 机架         1套

1.2.1 滚轮装置 1套（上托链轮、下托轮）

1.2.2 导料板、罩壳 1套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 链条 1套

1.6 槽板 1套

1.7 安装地脚螺栓 1套

2 随机配件 1套（上托链轮2只+槽板1块）

3 随机技术资料 1套
