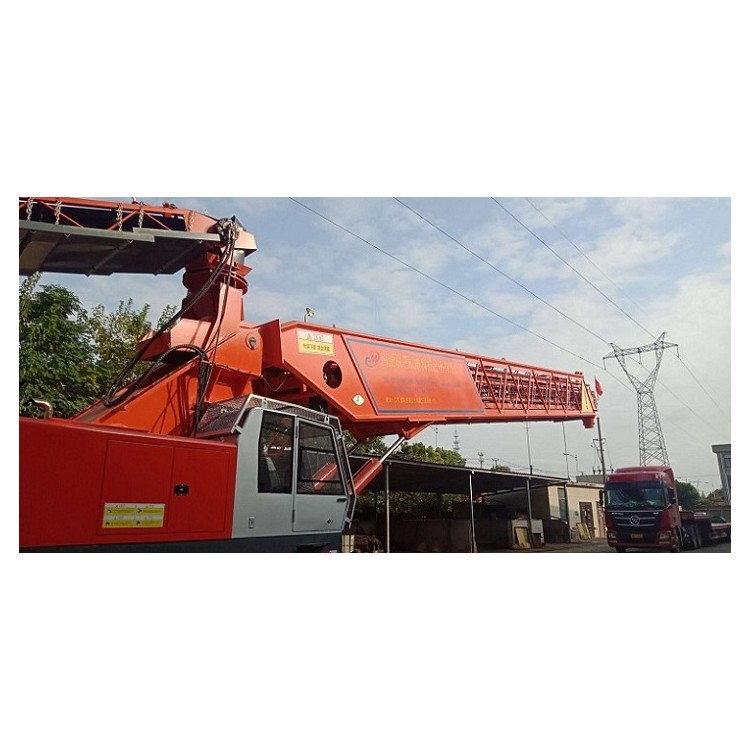

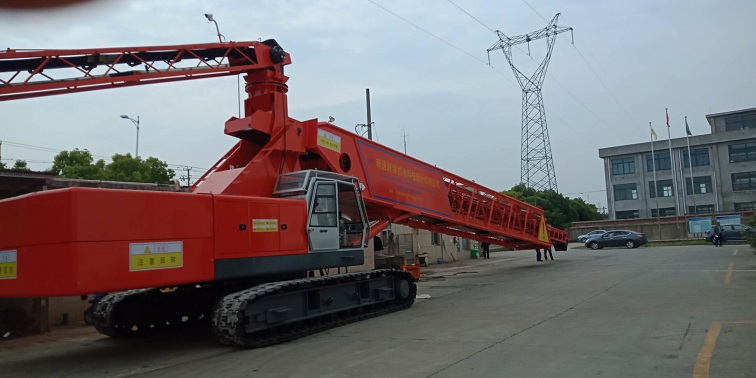

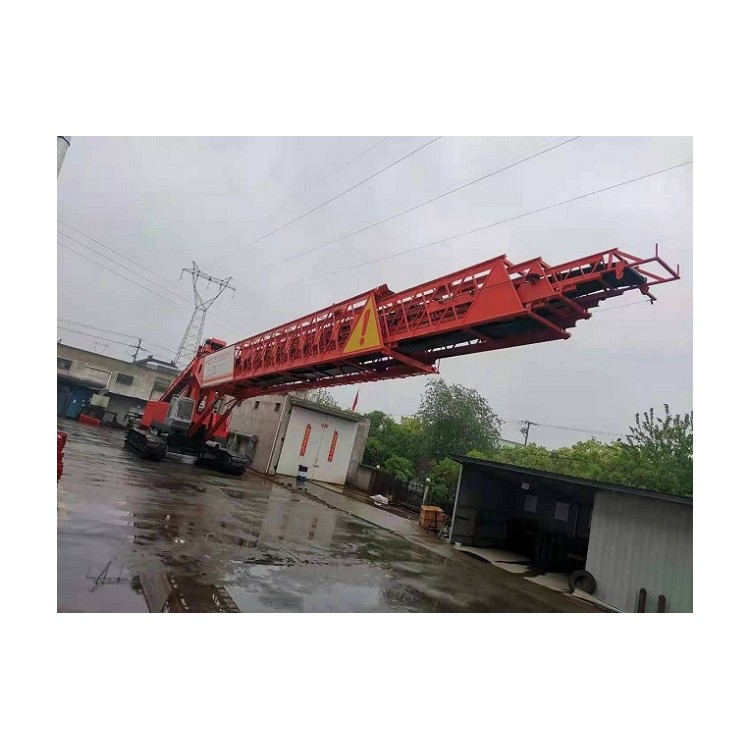

履带式混凝土布料机伸缩臂架

履带式混凝土布料机伸缩臂架

       履带式布料机的伸缩臂架是其核心工作部件，主要用于在混凝土浇筑作业中实现远距离、多角度的布料操作。以下是关于履带式布料机伸缩臂架的关键信息：

1. 一）结构与组成

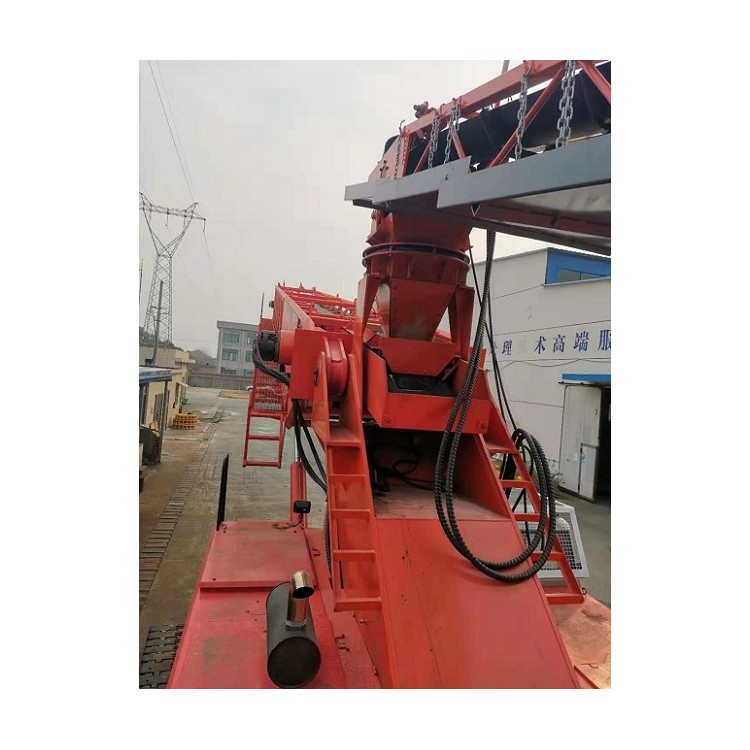

           伸缩臂架通常由多节桁架或箱型结构组成，通过液压系统驱动实现伸缩、变幅和回转动作。臂架内部设有胶带输送机，用于将混凝土从供料口输送到浇筑点。部分臂架采用偏心滑道设计，确保伸缩过程中的精准对位和稳定性。

2. 功能特点

• 伸缩功能：臂架可在一定范围内自由伸缩，扩大布料半径，适应不同浇筑距离的需求。例如，一些履带式布料机的伸缩臂架最大布料半径可达60米以上。

• 变幅与回转：臂架支持多段变幅和360°全回转，能够覆盖三维立体空间内的任意浇筑点，避免浇筑死角。

• 承载能力：伸缩臂架需承受混凝土的重量和施工过程中的动态载荷，因此采用高强度材料和优化结构设计，确保在最大布料半径下仍能稳定运行。

3.


4. 二）安全与维护

• 限位装置：伸缩臂架配备伸缩限位装置，防止臂架过度伸缩或缩回，确保作业安全。

• 钢丝绳检查：定期检查伸缩牵引钢丝绳的张紧度和磨损情况，及时更换损坏的钢丝绳。

• 润滑保养：定期对臂架的铰接部位、滑道和驱动装置进行润滑，减少磨损，延长使用寿命。

5. 三）应用场景
   履带式布料机伸缩臂架广泛应用于桥梁、隧道、水电站、高层建筑等大型混凝土浇筑工程，尤其适用于地形复杂、作业面狭窄或需要远距离布料的场景。其自主行走能力和灵活布料性能，显著提高了施工效率和安全性。
