紧凑型孔板

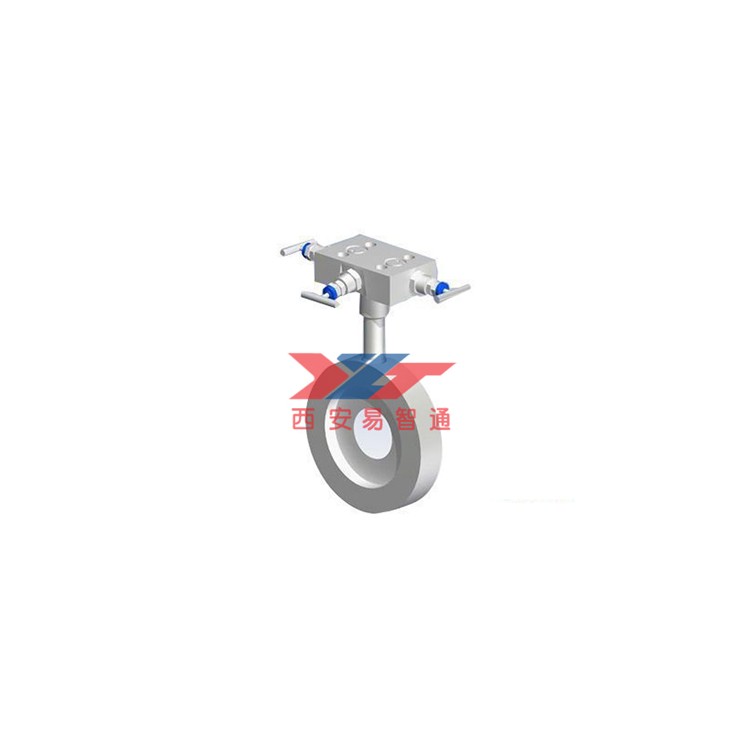

VT200紧凑型孔板

VT200紧凑型孔板的应用
一体化三阀组连接平台，可以直接与差压变送器相连；适用流体类型：液体，气体和蒸汽；精度达到流量系数的±1.25％不确定度，直接安装压力等级可达 ANSI 600＃，使用对中环进行孔板对中。

1. 测量体积流量：VT200紧凑型孔板与差压变送器相配构成体积流量计。差压变送器可以是国外品牌的差压变送器如 Rosemount， EJA，ABB，Siemens、E+H等，也可以为类似的国产差压变送器相配。输出信号可以为 4－20mA Hart 或者 Foundation Fieldbus 现场总线数字输出。CNLOK 根据客户的测量要求以及成本预算，选择合适的差压变送器与 VT200 孔板一次测量原件相配套。

2. 测量蒸汽质量流量：VT200紧凑型孔板与带温度及压力补偿的多变量流量变送器相配构成质量流量计。根据客户的测量要求以及成本预算，选择合适的差压变送器与 VT200孔板一次测量原件相配，并配以压力变送器用于压力补偿，Pt100温度传感器及套管用于温度补偿，流量积算仪进行质量流量积算，从而实现利用差压原理来测量质量流量。如：与Rosemount的3051SMV多变量流量变送器配套，Rosemount3051SMV具有压力补偿功能（绝压或者表压可选），并具有4线Pt100温度传感器标准接口，可以进行温度补偿，3051SMV自带温压补偿模块，可以直接输出4-20mA质量流量信号（瞬时流量或者累加流量）。使用分路器也可以选择性输出差压，压力，温度等4－20mA信号。也可选择Foundation Fieldbus现场总线输出。

VT200紧凑型孔板的优势
紧凑型一体化设计，应用于监控测量场合
与传统孔板相比，减少了安装成本及时间
精度及可重复性保证
方便直接安装，更少泄漏点
使用定位环对中，保证测量精度
一体化三阀组，方便对现场仪表进行调校及泄放
可直接与Rosemount，EJA，ABB等品牌的差压流量计相连
温度及压力补偿可选
材质严格保证，304SST,316SST,Hastelloy及Monel可选

VT200紧凑型孔板孔板的基本参数
1. 测量介质：气体、液体或者蒸汽
2. 取压类型：ASME/ISO 角接取压
3. 孔板材质：316SS不锈钢或304SS不锈钢
4. 精度：±1.25%，流量精度与所配套使用的差压变送器有关
5. 开孔尺寸：根据客户提供的过程参数进行计算，Beta值介于0.2-0.75之间
6. 过程温度温度：直接安装，过程温度不超过450℉（232℃）；分体安装850℉（454℃）
7. 与孔板连接的法兰规格：直接安装为ANSI CLASS600#/PN100；也可与CALSS
8. 管道尺寸：1/2英寸（15mm）-20英寸（50mm）
9. 安装附件：标配对中环。

VT200紧凑型孔板的安装方式
1.直接安装  VT200D
VT200D紧凑型孔板三阀组的截止阀以及25mm 厚的板式孔板体可以直接安装，不需要额外提供差压变送器与过程间的现场连接。这种一体化的结构更可靠，更经济以及更方便安装。
两个高低压仪表接口的中心距为33mm，可以通过螺栓直接与3051C/2051C及3051SMV的高低压膜片连接密封（需要拆卸掉共面法兰）。
与取压中心距为54mm的传统法兰形式的变送器直接安装: 高低压中心距为54mm的传统法兰连接的变送器最为普遍，包括Rosemount的1151， EJA，Siemens，ABB，E+H等。

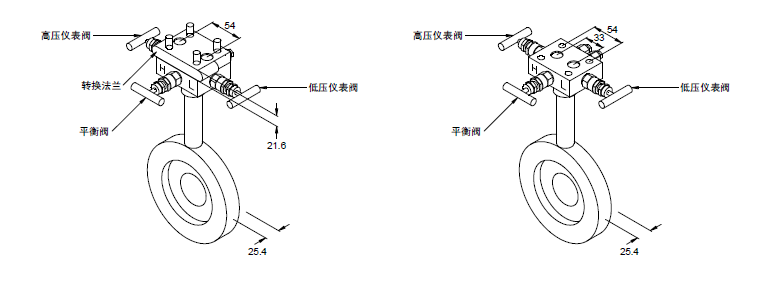

直接安装-紧凑型孔板VT200D的尺寸如下：
2.分体安装  VT200F
当过程温度大于232℃时，变送器需要与VT200紧凑型孔板分体安装。VT200F的分体安装有两种过程接口形式：
1/4-18NPT内螺纹，通过转换法兰将标准直接安装形式的孔板转换为1/4-18NPT过程接口，直接与引压管相连；
1/2-14NPT内螺纹，通过转换法兰及腰形法兰将标准直接安装形式的孔板转换为1/2-14NPT过程接口，直接与引压管相连。

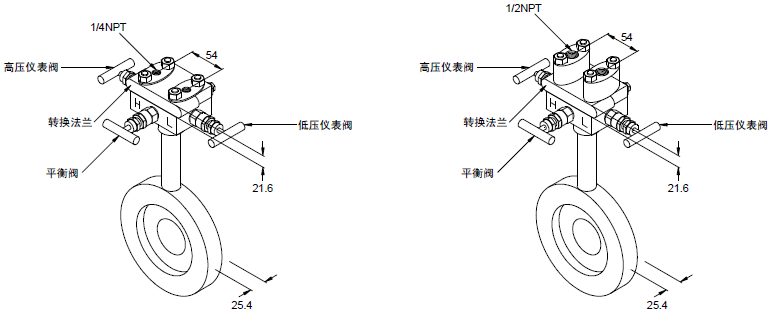

分体安装-紧凑型孔板VT200F的尺寸如下：
