江苏联源履带式混凝土布料机术语和定义

江苏联源履带式混凝土布料机术语和定义：

一：履带式混凝土布料机基本术语

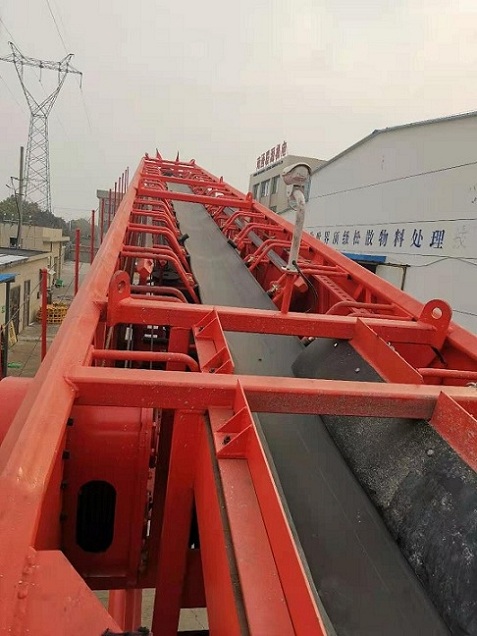

1）履带式布料机：由上料胶带输送机，布料胶带输送机，履带式底盘和相关控制系统组成的机械设备。

2）上料胶带输送机：将物料从收料口输送到胶带输送机进料口的胶带输送机。

3）布料胶带输送机：将物料从上料胶带输送机的出口传输到收料点的胶带输送机。

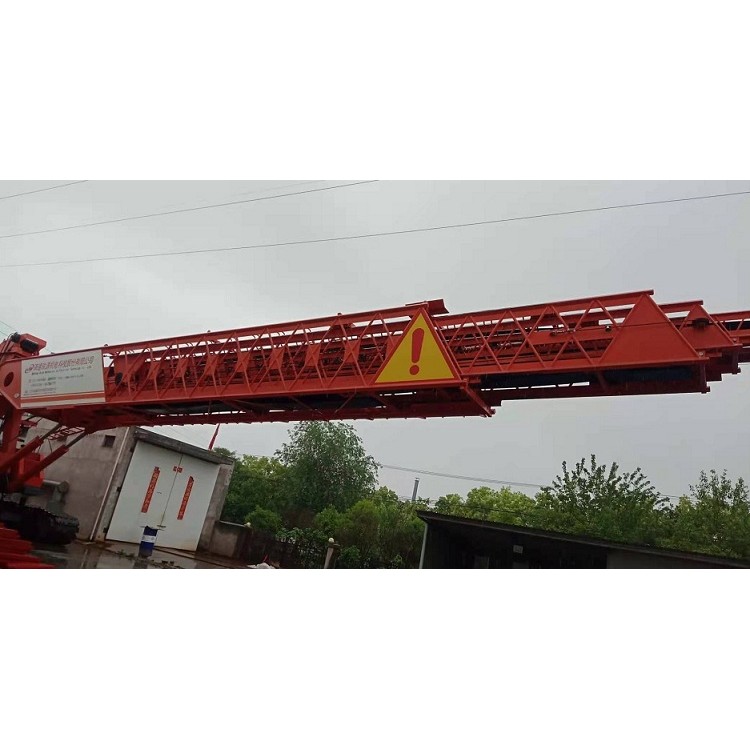

4）臂架：安装在转台上，由多节臂组成，具有回转，伸缩，变幅等功能的布料胶带机机架。

5）最大布料半径：布料机出口中心到其回转中心的最大距离。

6）最小布料半径：布料机出口中心到其回转中心的最小距离.

7)布料作业范围：布料机最大半径和最小半径之间的区域。

二：履带式布料机形式分类与基本参数：

基本参数：混凝土布料机的基本参数为最大布料半径，带宽。

型号：履带式布料机型号由代号，胶带宽度，布料半径和变型更新代号组成，型号备注如下：BLJ-1-2C

BLJ—布料机代号

1- 胶带输送机宽度（单位：mm）

2- 布料最大半径（单位：mm）

C-全液压驱动不标注，液电混合形式标注为H。

三：履带式混凝土布料机技术要求：

履带式布料机设备性能如下：

1）设计输送能力        80-120m3/h

2）最大布料半径        R=40m

3）最小布料半径        R=18m

4）布料臂架回转角度    360°

5）布料臂架回转速度    3.2rpm

6 ）布料臂架最大仰角    25°       试验达到30°

7）布料臂架最小俯角    -10°

8）布料臂架伸缩速度    4m/min

9）输送混凝土最大骨料  150mm    15°

10）输送混凝土最大骨料  80mm     20°

11）输送混凝土最大骨料  40mm     25°试验达到30°

12）皮带宽度            B=600mm

13）皮带输料速度        V=3—3.8m/s试验达到4m/s

14）布料皮带驱动        电动45kw

15）上料皮带驱动        电动30kw

16）布料臂架伸缩驱动    电动22kw

17）布料臂架(布料皮带)  三节伸缩/U型托滚

18）上料皮带            单接结构/U型托滚

19）底盘                QUY50A

20）行走速度            1.3km/h

21）爬行能力           15%

22）柴油机型号          D6114ZG2A

23）柴油机输出功率        125kw/2000rpm

24 ）履带接地比压        0.069MPa

25）底盘离地间隙          0.70m
