扭力臂和扭矩杆是板式给料机的重要组成部分，是驱动装置中非常关键的结构部件，它们共同作用于抵抗驱动系统产生的反扭矩，确保设备在重载、振动工况下的稳定运行。为你详细解析它们的功能、结构特点及实际应用中的注意事项。

一、扭力臂与扭矩杆的核心作用

在板式给料机运行过程中，电机通过减速机驱动主轴旋转，此时会产生一个反向的扭转力（即反扭矩）。若不加以固定，这种力会导致减速机随轴转动，造成设备损坏或安装松动。

扭力臂：连接减速机与机架，将反扭矩传递到设备主体或基础结构上。

扭矩杆：配合扭力臂使用，起到支撑和限位作用，防止驱动装置在运行中发生位移或振动偏移。

简单来说，扭力臂是“传力”的，扭矩杆是“稳位”的，二者协同实现“悬挂无基础”安装，减少土建成本 。

二、结构组成与安装方式

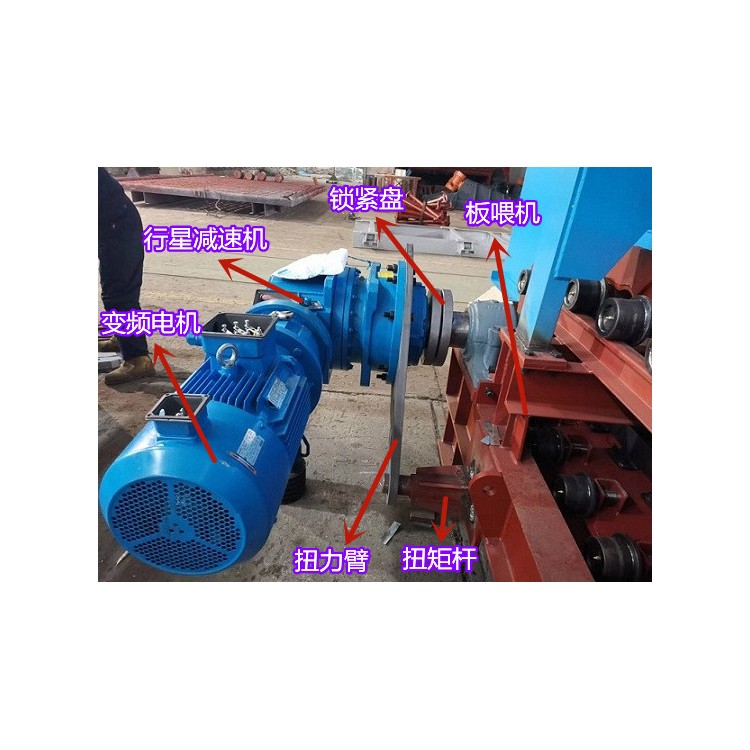

根据我公司生产的重型板式给料机，驱动装置配置如下：

单驱动：配扭力臂一根，扭矩杆一根

双驱动：配扭力臂二根，扭矩杆二根

扭力臂功能：连接减速机输出端与机架，传导反扭矩.

扭矩杆功能：固定扭力臂末端，增强结构刚性，防晃动.

安装说明：扭力臂一端连接减速机，另一端通过连接座与扭矩杆相连，最终固定在机架或地基上 。

新型设计中，驱动机构通过连接组件与板式给料机主体一体化连接，使振动同步，避免因不同步导致链轮轴断裂等故障 。

三、技术优势与实际价值

1）免做基础，降低成本

2）采用“行星直交减速机+空心轴+扭力臂”结构，无需预先浇筑传动基础，节省土建投入 。

3）提升寿命，减少故障。一体化连接设计使驱动机构与主机振动同步，显著降低链轮轴断裂风险 。

4）安装便捷，可调性强.扭力臂与扭矩杆之间的连接结构支持两个方向微调，便于现场安装对中 。

四、常见问题与维护方法

4.1常见问题

问题1：运行中异响或松动

→ 检查扭矩杆固定螺栓是否紧固，连接销轴是否有磨损。

问题2：链轮轴频繁断裂

→ 很可能是老式结构中驱动机构与主机振动不同步所致，建议升级为浮动式支点+一体连接结构 。

维护方法：

定期检查扭力臂焊缝有无裂纹；

扭矩杆连接部位加注润滑脂；

确保锁紧盘螺钉力矩符合要求 。
