板式给料机链板装置

板式给料机链板装置

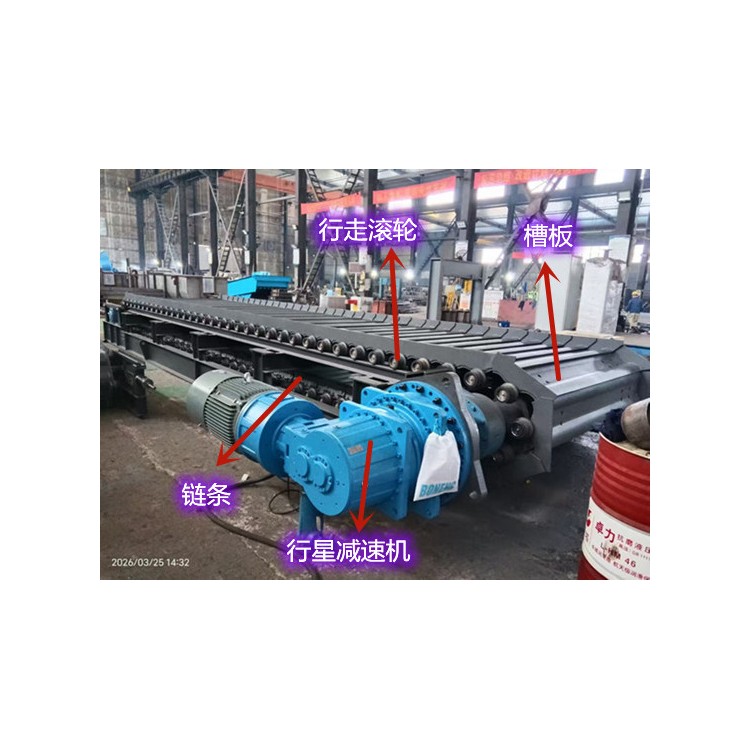

链板装置是板式给料机核心组成部分，主要由槽板、链节等部件构成。槽板通常采用双圆弧搭接式设计，由低合金钢板组焊而成，具有高强度、耐磨损且不易漏料的特点。链节则与链条相连，通过链条的牵引带动槽板运动，实现物料的输送。这种结构能够有效承受重载和冲击，适用于输送大块、磨琢性强的物料。

一）结构与组成

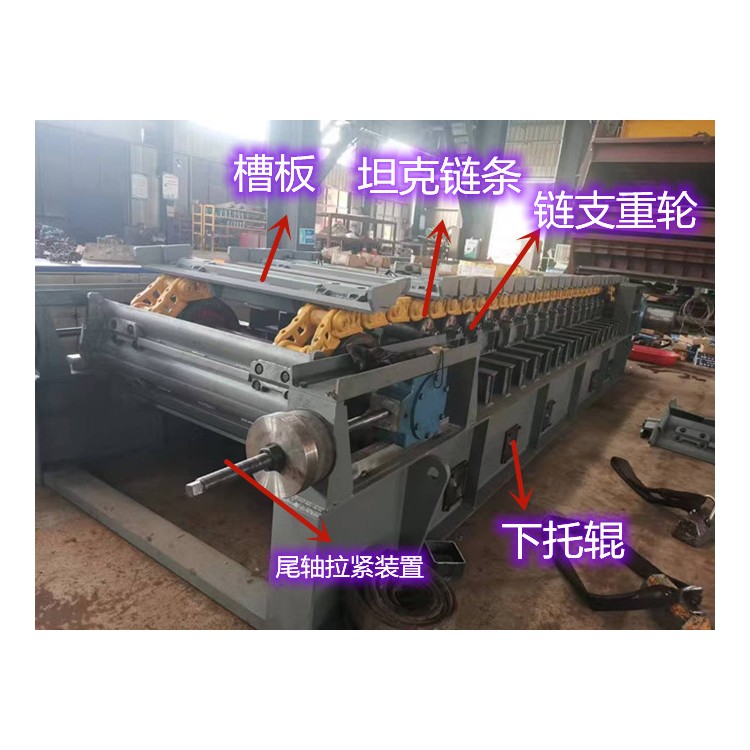

槽板：通常采用低合金钢板组焊而成，形状多为双圆弧搭接式或单圆弧板搭接式。双圆弧板搭接结构具有较好的密封性，能有效减少物料泄漏；单圆弧板搭接结构制造相对简单，成本较低。

链节：与槽板连接，形成连续的链板装置。链节的设计需保证与槽板的牢固连接，同时满足链条传动的强度和稳定性要求。

二）功能与作用

承载与输送：链板装置是物料的直接承载部件，通过链条的传动带动链板运动，将物料从进料端输送到出料端，实现连续给料或短距离输送。

密封与防漏：双圆弧板搭接结构或优化后的单圆弧板搭接结构可有效减少物料在链板之间的缝隙中泄漏，提高输送效率，降低物料损耗。

抗冲击与耐磨：链板采用高强度材料制造，具有良好的抗冲击能力和耐磨性，能够承受大块物料的冲击和长期运行的磨损，延长设备使用寿命。

三）技术特点

强度高：链板采用合金钢或低合金钢板制造，经过热处理等工艺处理，具有较高的强度和韧性，能够承受较大的载荷和冲击力。

耐磨性好：链板表面经过特殊处理或采用耐磨材料，可有效抵抗物料的磨损，延长链板的使用寿命。

密封性好：通过合理的链板搭接结构和设计，减少物料泄漏，提高输送效率和环保性能。

适应性强：链板装置可根据不同的物料特性、输送距离和倾角要求进行调整和优化，适用于各种复杂工况和物料输送需求。

四）维护与保养

定期检查：定期检查链板的磨损情况、连接螺栓的紧固程度以及链板与链条的配合情况，及时发现并处理磨损、松动等问题。

清洁与润滑：保持链板表面的清洁，避免物料残留和杂物堆积。定期对链条和链板的连接部位进行润滑，减少摩擦和磨损。

更换与修复：当链板磨损严重或出现损坏时，应及时更换或修复，以保证设备的正常运行。

板式给料机的链板装置是其实现物料输送和给料功能的关键部件，其性能和质量直接影响设备的运行效率和使用寿命。在实际应用中，需根据具体的工况和物料特性选择合适的链板装置，并进行定期的维护和保养，以确保设备的稳定运行。
