板式给料机双驱动装置

板式给料机双驱动装置

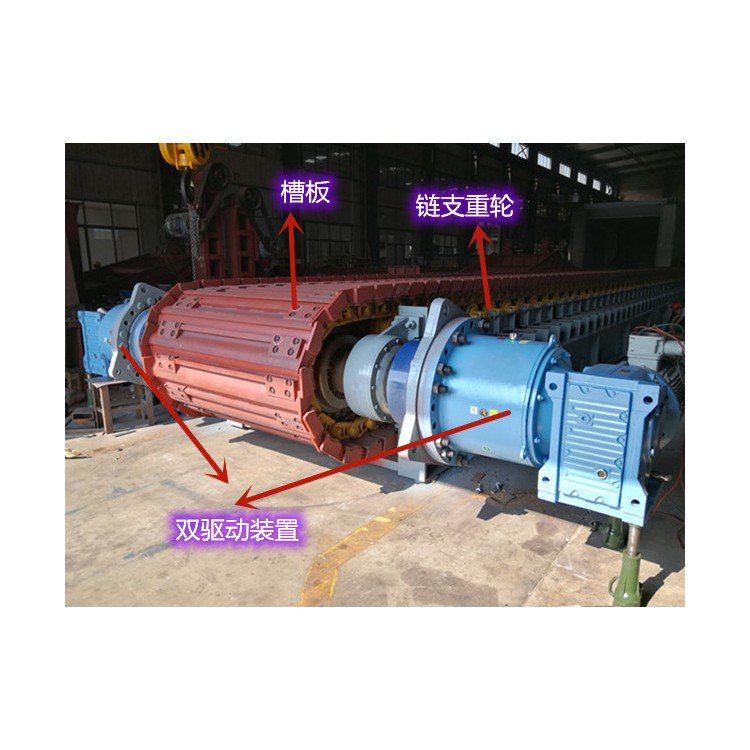

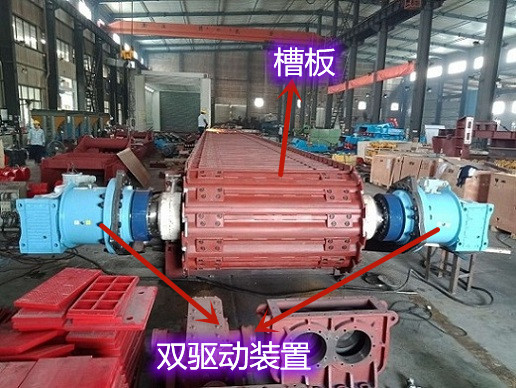

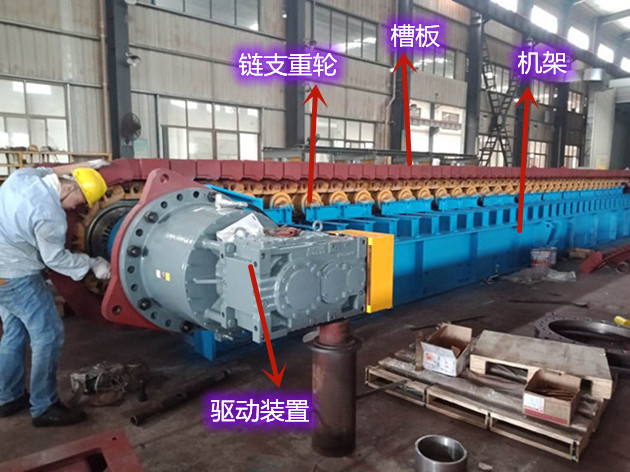

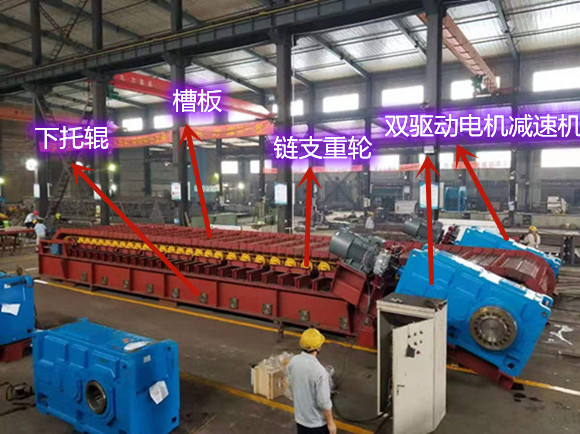

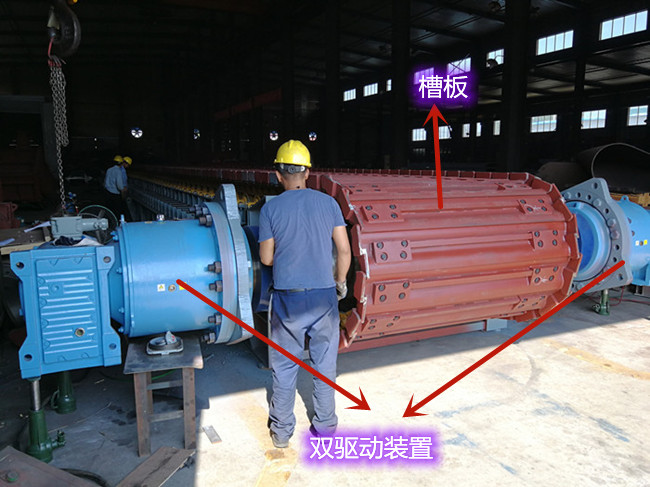

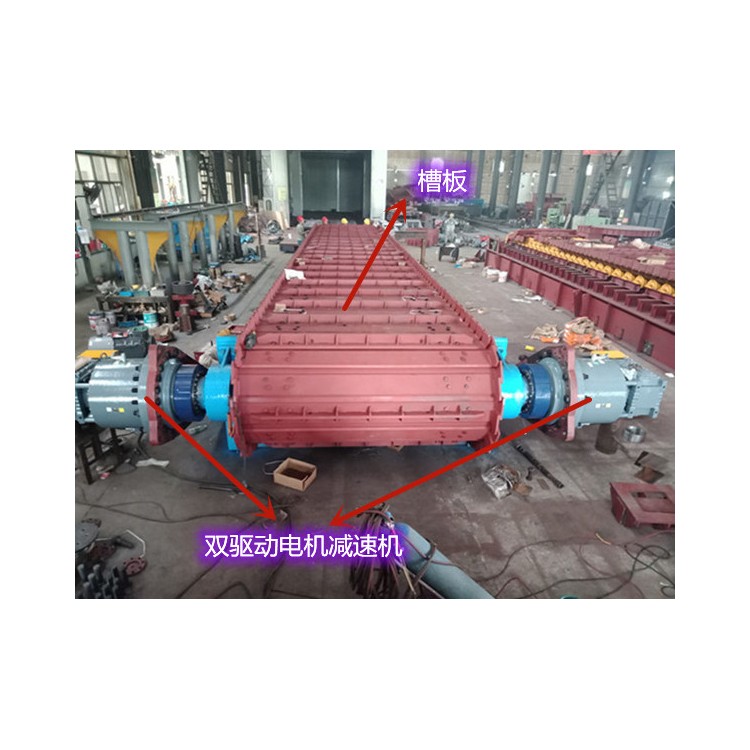

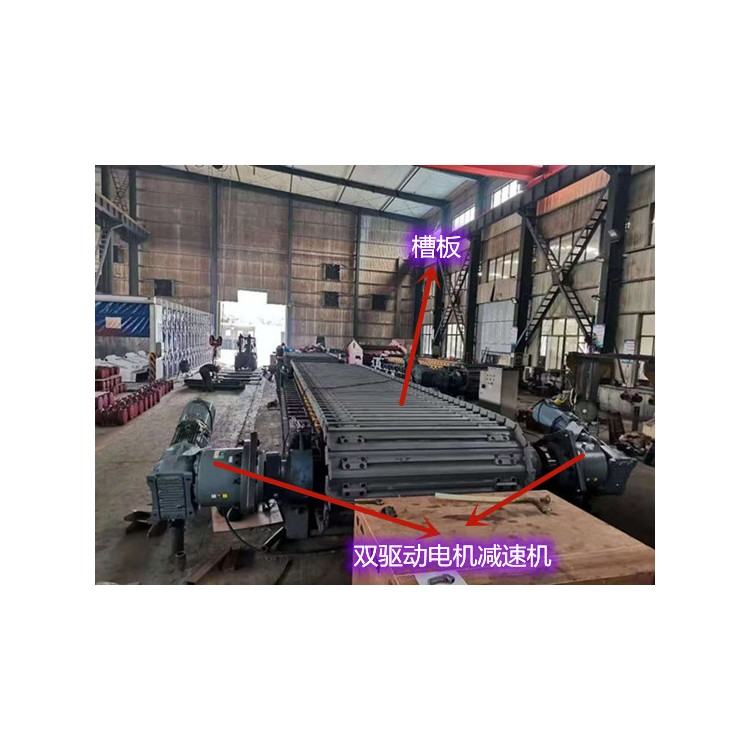

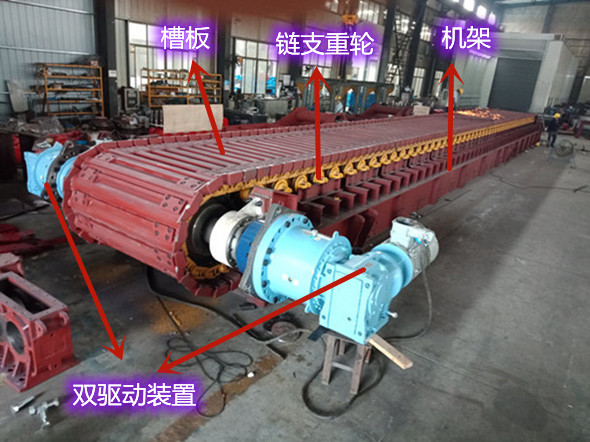

板式给料机双驱动装置是一种用于重型板式给料机的驱动系统，通常由两台电机、减速机及相应的控制设备组成，主要用于大型板式给料机，以满足高负载、高可靠性的给料需求。以下是其主要特点和工作原理：

一）双驱动装置特点：

高承载能力：双驱动装置可分担负载，使板式给料机能够承受更大的物料重量和冲击力，适用于处理大块、重型物料，如矿山、冶金等行业中的矿石、煤炭等。

同步控制：通过先进的控制技术（如主从控制、转矩跟随等），保证两台电机的输出速度和转矩同步，避免因不同步导致的设备振动、磨损或故障。

可靠性高：双驱动设计提供了冗余保障，当其中一台驱动装置出现故障时，另一台可继续运行，减少停机时间，提高设备的可用性和稳定性。

调速灵活：通常配备变频调速装置，可根据实际生产需求调整给料速度，实现精准给料，适应不同工况和物料特性。

维护方便：部分双驱动装置采用模块化设计，便于安装、调试和维护，降低了维护成本和难度。

二）工作原理：

双驱动装置的核心是通过控制两台电机的协同工作，实现板式给料机的平稳运行。常见的控制方式包括：

主从控制：一台电机作为主机，负责提供速度基准；另一台电机作为从机，根据主机的指令调整转矩，实现速度和转矩的同步。主机通常采用速度调节模式，从机采用转矩调节模式，通过模拟量或通信信号传递控制信息。

转矩跟随控制：两台电机均工作在转矩控制模式，通过实时监测和调整各自的转矩输出，使两台电机的转矩保持一致，从而实现同步运行。这种方式对控制系统的精度和响应速度要求较高，但能有效减少转矩偏差，提高运行稳定性。

双驱动装置的设计和应用需根据具体的板式给料机型号、负载要求和工况条件进行优化，以确保设备的性能和可靠性。

三）结构组成：

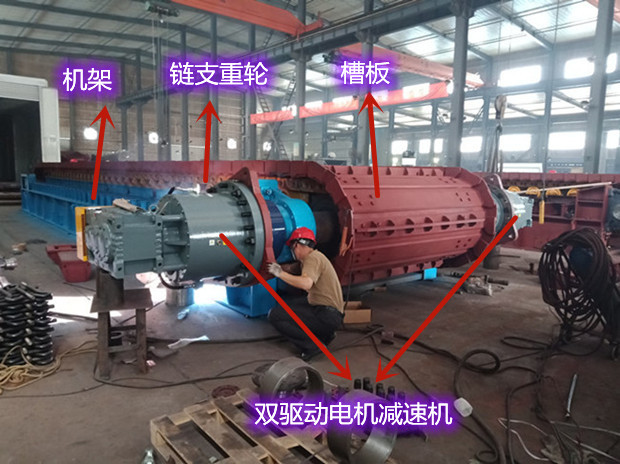

板式给料机双驱动装置结构通常由以下部分组成：

3.1驱动电机

一般配置两台相同规格的电机，通常为变频电机，可根据负载和工艺需求调节转速，实现精准控制。

3.2联轴器

连接电机输出轴与减速机输入轴，传递动力并补偿两轴之间的微小偏差，常见类型有弹性联轴器或万向联轴器。

3.3减速机

采用行星齿轮减速机或硬齿面圆柱齿轮减速机，将电机的高转速、低扭矩输出转换为低转速、高扭矩输出，以满足板式给料机驱动链轮的需求。

3.4链轮及传动轴

减速机输出轴通过键连接或胀套连接方式与链轮轴固定，链轮与输送链条啮合，将动力传递给链条，带动链板运动。

3.5同步控制机构

为确保两台驱动装置同步运行，通常采用主从控制方式：

主机：通过变频器控制，采用速度调节模式，输出速度基准信号。

从机：接收主机的转矩基准信号，采用转矩调节模式，跟随主机运行，实现速度和转矩的同步。

机架及支撑结构

驱动装置安装在坚固的机架上，机架采用钢板焊接或钢结构框架，确保驱动装置在运行过程中稳定可靠，同时承受物料重量和运行时的冲击载荷。

总结：这种双驱动装置结构通过两台电机协同工作，提高了板式给料机的驱动能力和运行稳定性，适用于大载荷、长距离输送的工况。
