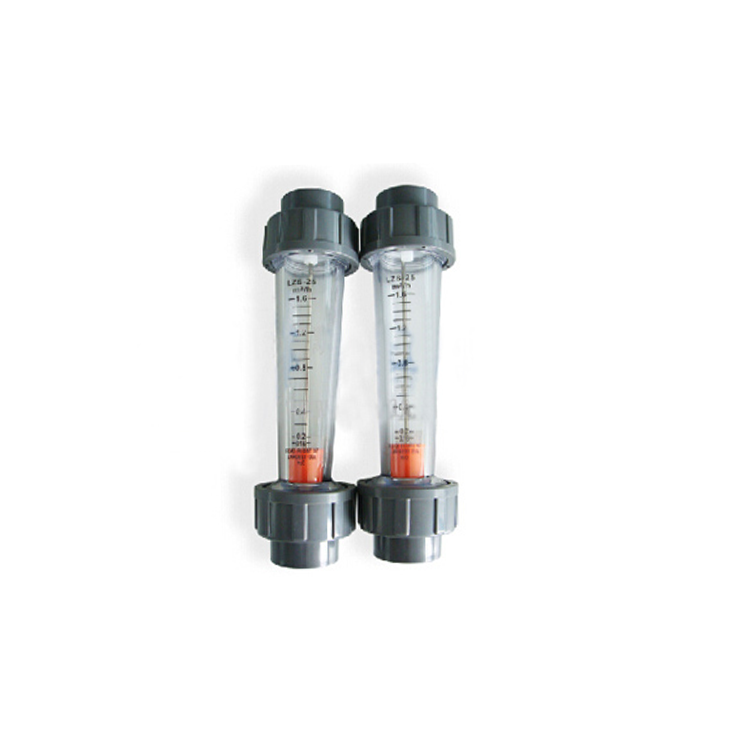

承插式塑料管转子流量计http://www.china-suke.com/product-ll28.html
SK-LZS-C型承插式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。
连接方式可分为：插接、焊接、螺纹和法兰连接四种。
产品结构图
直插式塑料管转子流量计技术参数
型号 | 公称 | 测量范围 | 精度 | 允许被测 | 尺寸（mm） | 适用管道（dg）mm | |||||||||
长管型 | 短管型 | 温度℃ | 压力MPa | 长管型 | 短管型 | ||||||||||
L | D1 | D2 | D3 | L | D1 | D2 | D3 | ||||||||
LZS-15 | 15 | 10-100l/h | 5-50l/h | ±4% | 0-60 | ≤0.6 | 280 | 20 | 26 | 45 | 202 | 20 | 26 | 45 | 15或20 |
LZS-20 | 20 | 60-600l/h | 231 | 25 | 35 | 45 | |||||||||
LZS-25 | 25 | 100-1000l/h | 100-1000l/h | 380 | 32 | 39 | 68 | 226 | 30 | 39 | 60 | 25或32 | |||
LZS-32 | 32 | 0.4-4m3/h | 288 | 40 | 49.5 | 74 | 32或40 | ||||||||
LZS-40 | 40 | 0.4-4m3/h | 430 | 50 | 63 | 88 | 40或50 | ||||||||
LZS-50 | 50 | 0.4-4m3/h | 1-10m3/h | 430 | 63 | 73 | 98 | 341 | 63 | 73 | 98 | 50或65 | |||
LZS-65 | 65 | 2.5-16m3/h | 430 | 75 | 88 | 122 | 65或75 | ||||||||
| 备注 | 长管无导杆(除特殊注明外)短管有导杆 | ||||||||||||||
