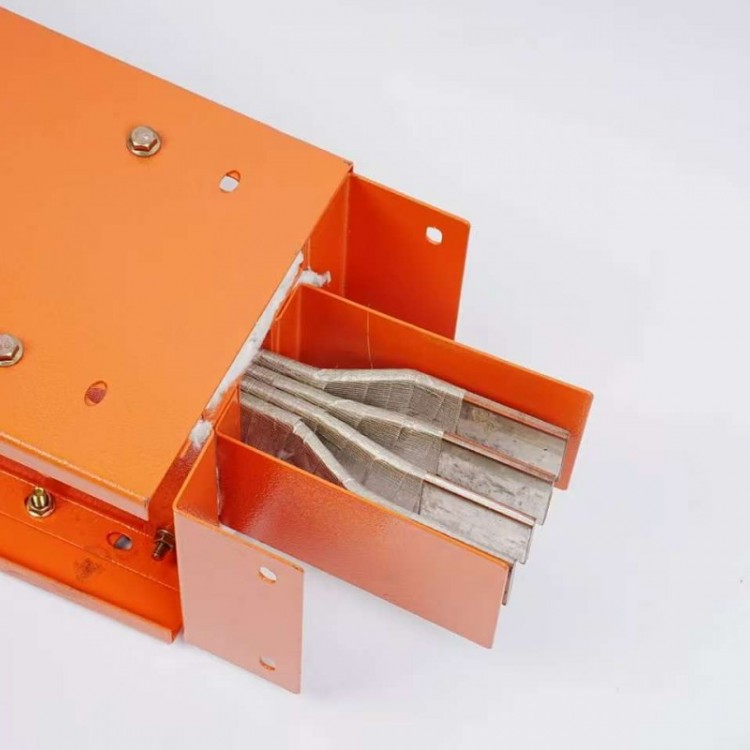

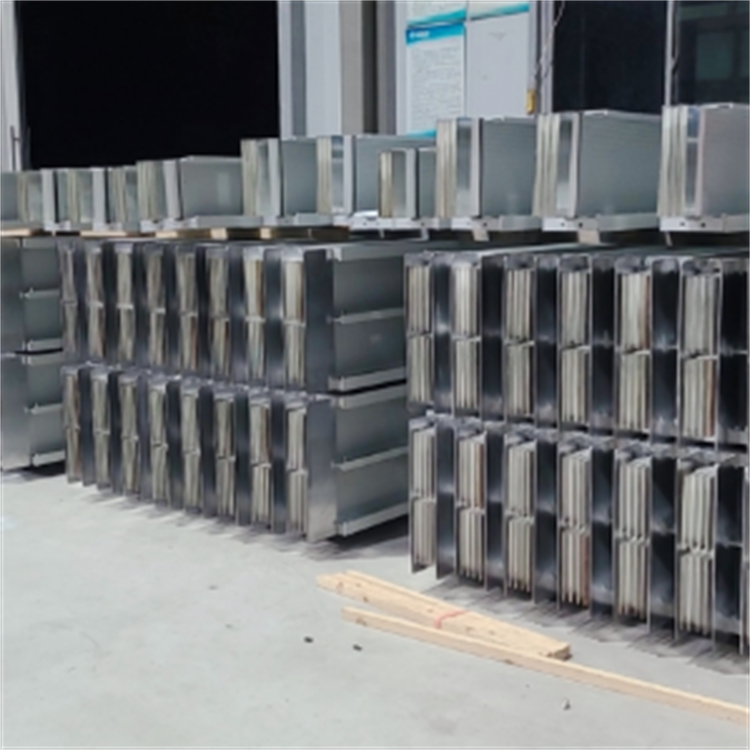

耐火型母线槽

一、适用范围

        ZHMN 系列耐火型母线槽适用于额定电压 690V 以下，额定工作电流 50-5000A，频率 50-60Hz 的输配电系统。经过多年的试验和工业通电运行，其电气性、耐火性、金属结构件均达到国内先进水平。

二、结构性能

        采用合理的 “三明治” 相线紧密叠压结构设计，母线槽外形紧凑、体积小，母线系统具有阻抗低、电压降低、动热稳定性好的优点。

        外壳采用拉成型薄型钢材质组合成，其两边侧板为我公司创新的双层中空结构，通过密闭中空有效阻止高温气体或明火直接进入母线槽内部。母线槽外壳表面为镀锌加喷防火涂料（遇火时，涂料能迅速以几何速度在母线表面膨胀，形成致密的炭化隔热层，密闭母线外壳所有缝隙，防止高温直接进入母线内部）。

        接头采用专用耐火型绝缘组件，连接可靠方便。

三、绝缘配置

        ZHMN 系列耐火型母线槽的绝缘介质主要采用绝缘支撑，选用氧化铝耐高温陶瓷件，可耐高温达 1000℃。

        母线铜导体绝缘采用聚酰亚氨和耐高温粉云母带混合缠绕。（聚酰亚氨俗称黄金带，是电工行业先进的绝缘材料，具有较好的耐高温和介电性能，介电强度 > 22000V，在高温中无有毒气体释出；粉云母带耐火温度高达 960-1000℃/1.5 小时，参照 IEC371-3-8、GB 12666.6 耐火特性试验达到 A 类要求。）

四、主要技术参数

        采用 “三明治” 密封结构，一般防护等级为 IP54。

        母线系统能承受 3750V 的工频耐压，历时 1min 无击穿和闪络现象。

        母线系统在长期接通额定电流工作时，其温升不超过：连接端子：60K，金属外壳：30K，槽内绝缘件表面：40K。

        母线槽系统在火灾发生后，燃烧温度上升到 960℃时，仍然能够维持正常运行。

五、母线槽截面示意图

六、母线槽性能参数
