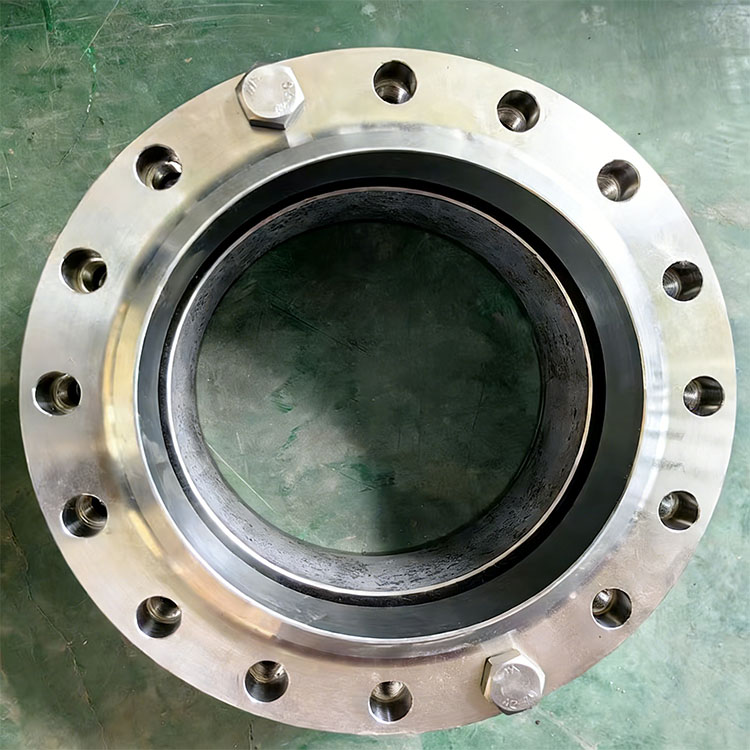

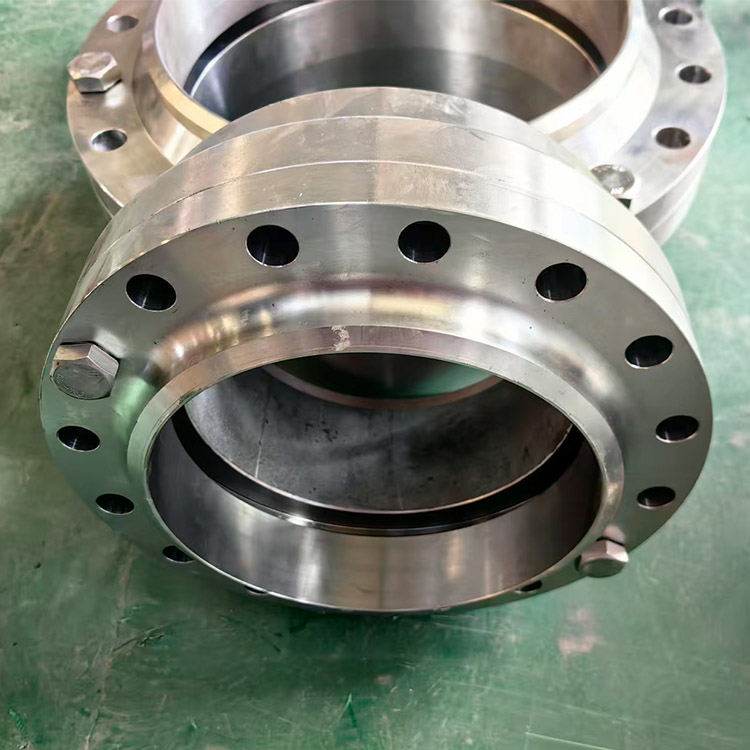

旋转接头

　　鹤管专用旋转接头是鹤管的核心精密部件，作为可回转臂架间的流体输送连接枢纽，实现鹤管内臂、外臂、立柱等各管段的 360°/ 多角度回转，同时保证介质输送的密封无泄漏，直接决定鹤管的操作灵活性、密封可靠性和使用寿命，适配顶部 / 底部、常温 / 低温、碳钢 / 钢衬等所有类型鹤管，是鹤管实现三维空间灵活对位的关键。

　　该旋转接头为石化行业专用定制款，区别于普通管道旋转接头，针对鹤管装卸的频繁回转、介质多样、工况复杂特点设计，具备高耐磨、强密封、抗冲击、适配宽温域的特性，按介质 / 工况可分常温通用款、低温深冷款、耐腐蚀款，全系列为双滚道 / 单滚道支承结构，可承受轴向、径向、力矩复合载荷，满足鹤管长期高频次回转作业需求。

　　核心结构（鹤管专属设计，密封 + 回转双核心）

　　整体为一体化锻造结构，无焊接薄弱点，所有部件围绕灵活回转、可靠密封、承压抗载设计，结构紧凑适配鹤管臂架狭小安装空间，不同工况款仅密封件、材质有差异，核心结构统一：

　　承载回转单元：锻造外壳、内芯轴、精密滚道轴承（双滚道为主流，承受复合载荷）、止推环，实现臂架间的 360° 水平回转或 ±45° 垂直变幅，回转阻力小，操作轻便无卡滞，轴承为密封免维护款，适配户外多粉尘工况；

　　介质输送单元：芯轴内孔为全通径流道，无缩径、无拐角，减少介质流动阻力，适配鹤管大流量装卸，流道内壁做抛光 / 防腐处理，防止介质残留、结垢；

　　密封防护单元：多层复合密封结构（核心，标配主密封 + 副密封 + 防尘密封），主密封承担介质密封，副密封为备用防护，防尘密封隔绝户外粉尘、雨水，杜绝密封件磨损，密封件可单独拆卸更换，无需整体拆解；

　　连接固定单元：两端法兰 / 对焊口（国标标准化），与鹤管臂架管段直接对接，法兰带定位止口，安装同轴度高，避免因偏斜导致的密封失效和轴承损坏；

　　辅助防护单元：静电接地弹片（外壳与芯轴可靠导通），消除介质流动、臂架回转产生的静电，杜绝静电积聚燃爆；户外款加防雨水密封盖，低温款加保冷层接口，耐腐蚀款加衬塑 / 衬氟内套。
