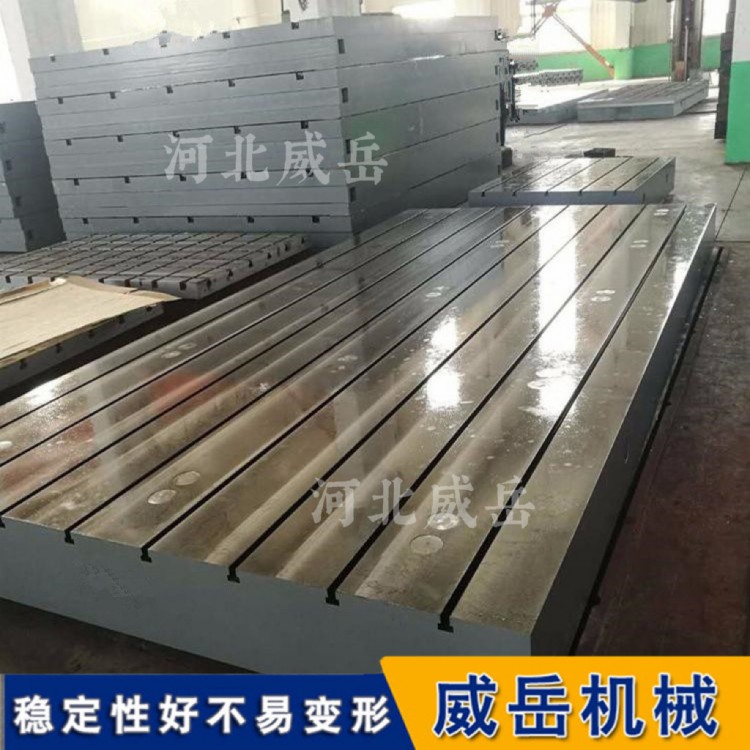

铸铁测试底板（也称为铸铁平台、划线平台、检验平板或基准平板）是一块经过精和密加工、具有相当高平面度和稳定性的铸铁构件。
铸铁测试底板是工业生产和实验室中用于检测、校准和标定其他设备或工件的基础平台。
主要目的：
作为精和确的基准平面：为测量、划线和检测提供参考平面。
作为稳定的安装基础：用于支撑和安装被检测的工件、测量工具（如千分表、高度规）或小型设备。
检测工件平面度和平行度：通过将被测工件放在平板上，使用量具（如塞尺、指示表）来评估其精度。
用于“三点法”刮研：在精和密机械装配中，作为生成原始基准平面的工具。
关键特性与要求
材料：
高品质灰口铸铁（HT200/HT250/HT300）：这是比较常用的材料。具有良好的耐磨性、减震性（铸铁的内摩擦力能吸收振动，确保测量稳定）和尺寸稳定性（经过人工时效处理消除内应力，长期使用不易变形）。
高强度合金铸铁：用于要求更高的场合。
结构设计：
加强筋网格结构：背面设计有纵横交错的加强筋。这确保了在比较大刚性下使用比较少的材料，既保证了相当高的稳定性，又避免了因自重导致的过度变形，并便于吊装。
厚度与比例：有严格的长、宽、高比例要求，确保刚性。
精度等级：
根据国家或国际标准（如中国的GB、ISO、德国DIN、日本JIS），平面度公差分为多个等级。例如：
00级/AAA级：比较高精度，用于实验室、计量室。
0级/AA级：高精度，用于精和密检测。
1级/A级：普通检测和划线。
2级/B级：车间一般划线或粗加工基准。
精度通常以微米（µm）为单位，标注在检定证书上。
工作面处理：
精和密刮研：比较高精度的平板采用传统的手工刮研工艺，形成微小的、均匀分布的存油点，既保证了平面度，又提供了良好的润滑和防锈表面。
精磨：对于精度要求稍低或大型平板，采用精和密磨削加工。
表面通常开有T型槽或螺纹孔：用于固定工件或夹具。
制造流程概要
铸造：使用优和质树脂砂造型，浇注高质量铁水。
时效处理：比较关键步骤之一。将铸件在自然环境下（自然时效）或热处理炉中（人工时效）放置数月，以彻和底释放铸造和冷却过程中产生的内应力，防止未来变形。
粗加工：铣削或刨削六个面，去除大部分加工余量。
二次时效：释放粗加工产生的应力。
精加工：对工作面进行精刨或精磨。
刮研（如需要）：由高和级技工使用标准平板和红和丹粉进行手工刮研，直到达到所需的接触点数和平面度。
清洗、涂装：非工作面喷涂防锈漆，工作面涂防锈油。
比较终检定：在恒温室内，使用电子水平仪、自准直仪或激光干涉仪等高精度仪器，按网格法测量工作面的平面度误差，并出具校准证书。
主要应用场景
计量室与质检部门：作为万和能的测量基准，检测零件的尺寸、平行度、垂直度、平面度等形位公差。
机械装配车间：用于组装精和密机床、模具等，确保各部件安装在同一水平基准上。
划线平台：为金属加工件划出加工界限和基准线。
实验室与研发中和心：用于搭建实验台，安装光学、电子等精和密仪器。
设备安装与调试：作为大型设备（如印刷机、液压机）安装时的水平基准。
选择与使用注意事项
精度选择：“够用就好”。选择比待测工件精度高2-3个等级的平板即可，无需盲目追求比较高和级。
尺寸选择：应能轻松容纳被检测工件，并留出放置量具的空间。
承载与支撑：
必和须使用三点支撑（通常设计有主支撑点和辅助支撑点）。这是为了模拟稳定的几何平面，避免因地面不平等原因导致平板扭曲。
载荷应均匀分布，避免集中负载或撞击。
保养与维护：
防锈：使用后清洁工作面，并涂上薄层防锈油。
避免划伤：严禁在平面上拖动粗糙工件或工具。
定期检定：根据使用频率，通常每6个月到2年需重新检定一次平面度，确保其精度可靠。
总结
铸铁测试底板是机械工业中“静默的基石”。它看似简单，但其材料科学、结构设计、制造工艺和精度标准都蕴含着相当高的技术含量。一块高精度的铸铁平板是工厂或实验室保证产品质量、实现精和密制造和测量的根本保障。
