电机测试底座凭啥是“数据守门员”？准不准，一半看它扛不扛

搞电机测试的人都有过这种经历：同一台电机，上午测和下午测，数据能差出一截去。换了传感器、校准了仪器、重新接了线，折腾一圈下来，数据还是飘。

问题很可能出在底座上。

底座不行，数据能准才怪

道理其实不复杂。

电机运行的时候，转子在高速旋转，会产生扭矩。扭矩的测量是靠传感器感受电机底座的反作用力来计算的。如果底座本身刚性不够，电机运转时会产生微小的晃动或者变形。这个额外的运动会被传感器捕捉到，叠加到真实的扭矩值上，数据就偏了。

有数据显示，如果底座精度不足，扭矩测量误差可能从标准的±1%飙升至5%到8%。安装偏差超过0.03mm/m，扭矩测试误差就能从0.5%涨到3%以上。

关键是，这种偏差还不是固定的。转速高了偏一个值，转速低了偏另一个值，温度上来底座热胀冷缩又变一点。测出来的数据就像喝多了酒走路——忽左忽右，完全没有重复性。

底座是怎么“稳住”测试的

一块合格的电机测试底座，从三个层面保障测试的稳定性。

一，材质选对，振动才能“吃”掉。

电机测试底座主流采用HT300到HT400高强度灰铸铁或QT500到QT600球墨铸铁。铸铁天生具备优异的阻尼特性，能把机械振动能量迅速转化为热能消散，吸振能力比钢材强好几倍。球墨铸铁的阻尼性能比普通灰铸铁还要提升大约40%。

这就是为什么高精度测试选铸铁底座——它自己就能“吃掉”大部分振动。

二，精度到位，轴才能对得齐。

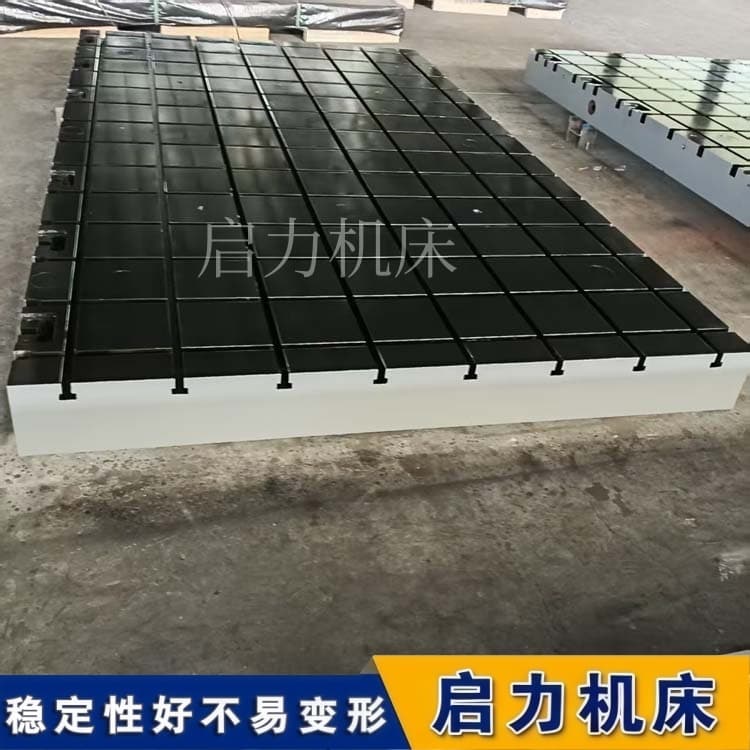

底座工作台面经过精铣、磨削、刮研等多道精加工。台面上密布T型槽或高精度螺纹孔，配合定位销和激光对中仪，可以把电机轴与测功机轴的径向跳动控制在0.005到0.01毫米以内。

别小看这零点零几毫米。轴对不齐，传动过程中就会产生附加扭矩和振动。附加扭矩一出现，真实扭矩值就被“污染”了。

第三，隔振做好，环境干扰才能挡在外面。

好的底座不仅在材质上吸振，还通过结构设计主动隔振。在底座底部粘贴橡胶减振垫、安装弹簧减振器或气囊隔振器，通过弹性元件吸收振动能量，把振动传递率控制在10%以内。这套“刚性平台加弹性基础”的系统，能隔离90%以上的地面振动干扰。

底座容易出的问题

底座用久了，也会出状况。

常见的问题是精度衰减。长期承受电机振动，底座可能产生微量变形，平面度、平行度精度下降。没做过充分时效处理的底座，使用中因内应力释放出现精度波动。

生锈也很常见。潮湿环境下表面易生锈，尤其是没做防锈处理的安装孔和边角部位。

还有安装问题。底座重量大，搬运安装依赖叉车、起重机。地面不平整导致底座倾斜，影响电机与测功机同轴度。固定螺栓在长期振动下松动，可能导致底座移位。

怎么判断是不是底座的问题

如果遇到数据飘忽不定的情况，可以先做几件事。

拿水平仪在底座工作面上多打几个点，看看水平度还在不在合理范围。常规测试要求水平度误差在0.05mm/m以内。超了说明底座可能倾斜或者变形了。

检查固定螺栓有没有松动。松动的及时紧固，紧固时按对角顺序来。

空载跑一下，不加任何负载。如果空载状态下扭矩信号都有明显波动，问题大概率出在安装基础上。

一句话总结

电机测试底座在整个测试系统里看起来不起眼——不发光、不发声、不显示数据。但数据准不准，一半看它。底下的基础稳了，上面的数据才稳。这个道理说起来简单，但真正吃过亏的人才记得住。
