400W手机铝中框激光焊接机

400W手机铝中框激光焊接机

核心定位：
这是一款专为智能手机、平板电脑等消费电子产品的铝合金中框结构件进行高精度、高效率、高质量激光焊接而设计的自动化工业设备。400W的激光功率是针对铝合金焊接的“甜点”功率范围之一，能很好地平衡穿透力、热输入和焊接速度。

一、 设备核心组成与特点

1. 激光器系统（核心）：

• 功率： 连续光纤激光器，额定输出功率400W。功率稳定，光束质量高（M² < 1.1），确保焊接能量集中、热影响区小。

• 波长： 通常为1070-1080nm的近红外波长，铝合金对此波长有较好的吸收率，尤其适合焊接铝及其合金。

• 品牌： 通常采用IPG、锐科、创鑫等国内外知名品牌，保障长期稳定运行。

2. 运动与定位系统：

• 高精度振镜： 核心焊接头。通过高速振镜电机偏转激光光束，实现毫秒级的路径切换，焊接速度快、灵活性极高，特别适合手机中框复杂的二维平面轨迹焊接（如边框接合线）。

• 多维运动平台： 通常配备高精度的直线电机或伺服电机驱动的三维（X-Y-Z）或多轴工作台，用于承载和定位工件，与振镜系统配合实现大范围、高精度的焊接。

• 重复定位精度： 通常可达±0.01mm甚至更高，满足手机结构件微米级的装配要求。

3. 视觉定位与检测系统：

• CCD同轴/旁轴视觉： 关键配置。焊接前通过高清相机自动识别工件特征、焊缝位置，并进行位置补偿，克服工件装夹和来料公差。

• 焊缝跟踪： 部分高端机型配备实时焊缝跟踪功能，在焊接过程中动态调整，确保激光始终对准焊缝。

• 焊后质量检测： 集成视觉系统可对焊道进行初步的外观检查（如连续性、表面凹陷等）。

4. 工装夹具：

• 专用定制化夹具： 针对特定型号手机中框设计，确保工件被牢固、夹持，防止焊接变形。

• 气动或电动压紧： 确保焊接部位紧密贴合，实现“零间隙”焊接，对铝合金焊接至关重要。

• 冷却系统： 夹具内部可能集成水冷通道，快速散热，防止热量累积导致工件过热变形。

5. 控制系统与软件：

• 集成化控制柜： 整合激光器控制、运动控制、视觉处理、安全报警等功能。

• 专业焊接软件： 用户友好，支持图形化编程（导入CAD图纸自动生成焊道）、参数数据库管理（存储不同产品的焊接参数）、生产过程监控和数据追溯。

6. 防护与安全系统：

• 全封闭安全防护舱： 防止激光辐射外泄，符合Class 1激光安全标准。

• 烟尘净化系统： 集成抽风口和高效过滤器，及时吸收焊接产生的金属蒸气与粉尘，保护光学镜片和车间环境。

• 安全联锁装置： 门开关、急停按钮、光栅等，确保操作安全。

二、 核心工艺优势（为什么是激光焊接？）

1. 高精度与极小热影响区： 激光能量高度集中，焊接速度快，热输入小，能减少铝合金中框的变形，保持其尺寸精度和结构强度。

2. 无需焊丝，实现“自熔焊”： 直接熔化母材形成焊缝，焊后外观整洁平滑，焊缝宽度窄（通常0.5-1.5mm），后续CNC加工余量小，甚至可直接进行阳极氧化等表面处理。

3. 非接触式加工： 无机械应力，适合精密薄壁件（手机中框壁厚通常仅0.6-1.2mm）。

4. 极高的自动化程度与一致性： 全自动完成定位、焊接、检测，良品率高达95%以上，生产效率是传统焊接方式的数倍。

5. 焊接强度高： 激光焊缝的深宽比大，内部组织致密，力学性能接近甚至超过母材。

三、 典型应用场景

• 手机铝合金中框的拼接焊接： 将CNC加工后的多个铝件（如侧框与转角件）焊接成一个完整中框，是其主要应用。

• 中框与内部加强筋/螺母的焊接： 将不锈钢或铝合金螺母、支架等焊接至中框内侧，用于后续部件装配。

• 补焊与修复： 对CNC加工中出现的缺陷或微型孔洞进行精密修补。

• 折叠屏手机铰链转轴等精密部件的焊接。

四、 与其它功率设备的对比

• vs. 低功率（<200W）： 400W穿透力更强，可焊接更厚的材料（如叠加结构），焊接速度更快，生产效率优势明显。

• vs. 高功率（>1000W）： 对于手机中框这类薄壁件，400W已完全足够。更高功率会导致热输入过大，增加变形和飞溅风险，且设备成本更高。400W是经济性、稳定性和性能的平衡点。

五、 选择考量因素

1. 产品材质与厚度： 必须确认是6系（如6061， 6063）或7系（如7075）铝合金，厚度在设备能力范围内。

2. 产能要求（节拍）： 计算单件焊接时间，匹配生产线的整体节拍。

3. 自动化集成需求： 是否需要与上下料机械手、AGV、MES系统联动，实现全自动化生产线。

4. 供应商的技术支持： 包括工艺调试、参数开发、售后维护和培训服务至关重要。

5. 品牌与配置： 核心部件（激光器、振镜、视觉系统）的品牌等级直接影响设备长期性能和稳定性。

六、 主流品牌

• 国际品牌： 通快（Trumpf）、相干（Coherent）、IPG Photonics（也提供整体解决方案）。

• 国内品牌： 大族激光、华工激光、联赢激光、海目星激光等，在消费电子领域拥有极高的市场份额和丰富的应用经验。

总结：
400W手机铝中框激光焊接机是高端智能制造的代表性设备。它通过高精度激光、高速振镜和机器视觉技术的融合，解决了铝合金薄壁件焊接的变形、精度和效率难题，已成为保障智能手机高质、高效量产不可或缺的“工艺利器”。

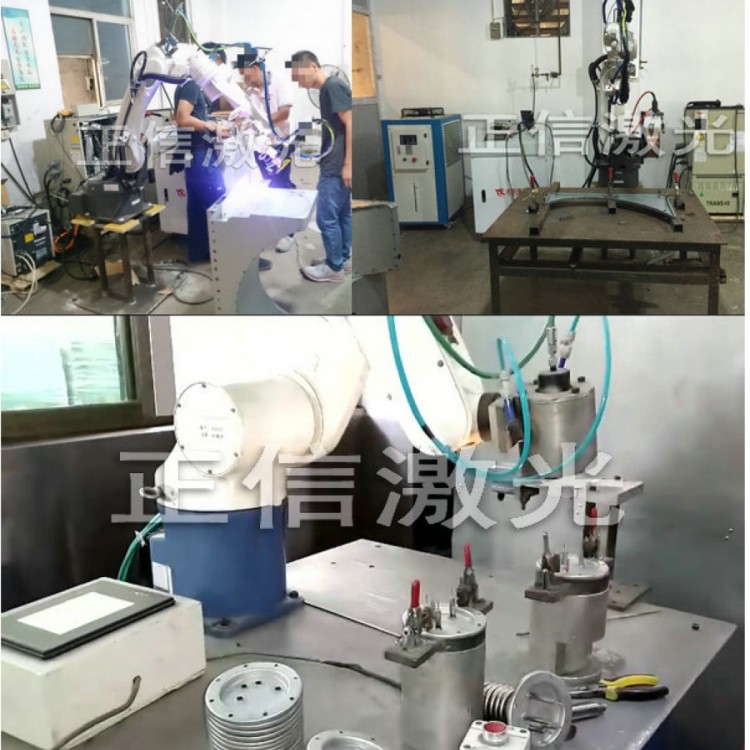

产品展示：

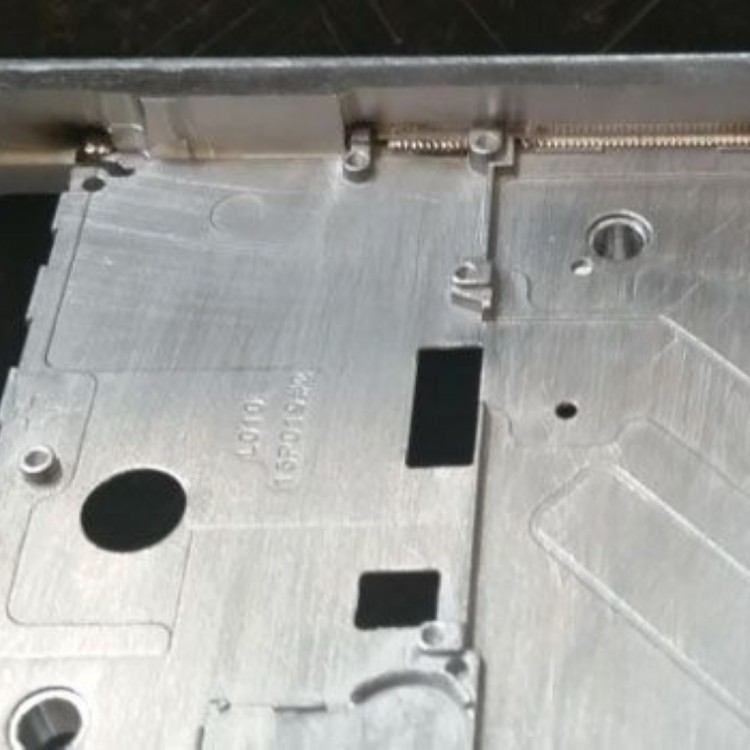

样品展示：
