5. 喷粉房工作原理
5.1喷粉工作原理
在工作状态下,排风机启动,室内新鲜空气由进风口进入喷粉房,粉尘在气流带动下,进入塑粉回收装置,经初步净化后的气体经室外除尘器处理后通过15m排风管道排出室外,达到国家排放标准。
6. 设备组成及结构特点

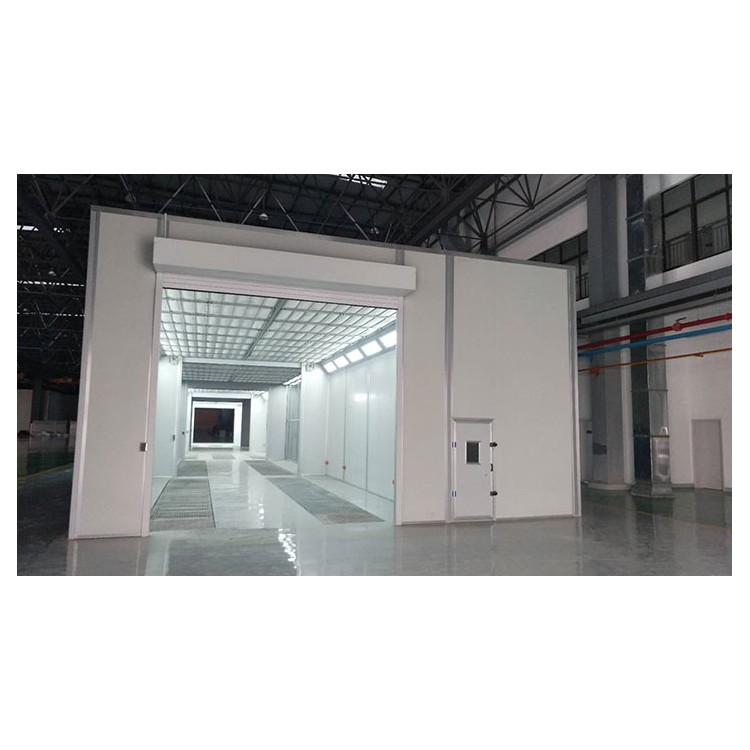

6.1 室体
由墙体、房体梁、出入门、照明、粉尘处理系统等部分组成。
● 主体材料
室体板内外板为彩色镀锌钢板,中间填充材料为(防火岩棉)保温材料,内外板与保温材料整体,保温板厚度50mm,内外彩钢板厚0.5mm,保温板应具有公、母插口接头及钢结构框架系统,热桥系数小。考虑房体的牢固性,整个房体沿纵向均匀布置加固梁。因此室体均选用国优保温板,结构具有外表美观、保温性能好、具不燃性,防火性能A级。抗震动、重量轻、强度高及安全性好的特点。保温材料根据国际涂装设计要求专业开模制造生产,该板具有以下特点:
轻型、新颖、造型美观;
保温、隔热、隔声性能优良;
强度、刚度、稳定性、抗冲击、抗震性能好,具有耐腐蚀,耐大气性好;
预制装配化程度高、施工快捷、耐久性好、防水及使用寿命长;
有良好的防腐性和耐侯性,耐盐雾性≮500h。
该板具有子、母口插接接头,无热桥。
本设备室体均选用国优保温板。
岩棉板主要技术性能指标
技术性能 | 技术指标 | 备注 |
导热系数 W/(mk) | 0.026-0.035 | 常温 |
渣球含量%(颗粒直径)0.25 | 10以下 | 符合GB11835-89 |
不燃性 | A | 符合GB5464 |
纤维直径(μ) | 4-7 | |
工作温度(℃) | SiO2+Al2O3 CaO+MgO | |
酸度系数 | >1.5 | |
吸湿率(%) | <5 | |
密度公差(%) | ±10 | 符合GB11835-89 |
● 室体结构
加强结构为型钢组成的工型梁,工型梁沿纵向均匀布置,工型梁之间有多道型钢纵向焊接,并用自攻螺钉将复合保温板紧固在纵梁上,保证室体的整体强度。所有结构件为镀锌型材焊接,焊缝处理,整体美观、耐用。
室体强度、稳定性、保温性、密封性、抗冲击性、抗震性达到国家或行业标准要求,室体所用涂料具有良好的防腐性和耐候性。
l 室体进出口设有大门,大门尺寸为W5000×H4500mm。
大门设计为电动快速门形式,节约场地,进出方便。
l 照明
在房体的顶部安装防爆照明灯组,使室内照度>600LX;
防爆灯采用led光源,灯管外采用玻璃护罩防爆,灯管上加护罩,周围增加保护网。灯管单管功率:40w。
6.2 除尘系统
流程说明:
喷粉工位产生的含粉尘气体首先经过塑粉回收装置之后,由排风管路进入滤筒除尘器,粉尘在高效滤筒除尘器内被高效净化滤件阻截净化,部分大颗粒粉尘由于重力作用落入除尘器下部的灰斗,另一部分小颗粒粉尘在风机负压作用下附着在滤件外侧,脉冲阀在控制仪的控制下,每隔一定时间,自动对系统滤件由里至外进行反吹清灰。洁净的气体穿过滤件,进入排气口,在离心式通风机的作用下由15米烟囱高空排入到大气中。
