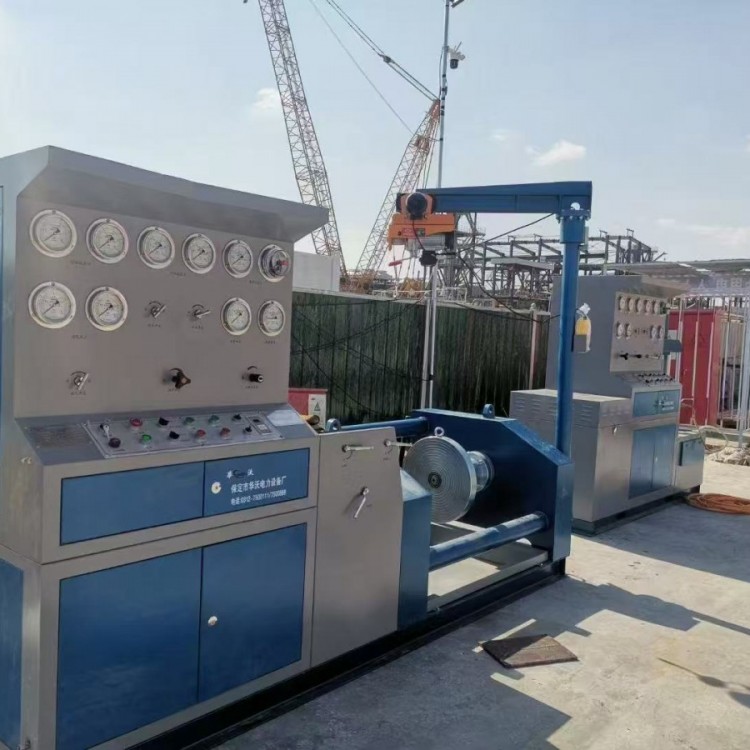

顶压卧式阀门测试台SYTW400/4-32
1、性能特点
1.1适用于闸阀、截止阀、球阀等不受外力影响的直通式平面法兰联接阀门的密封和阀体强度性能测试。本机配备 2 对平面密封盘(大小各1 对)。选配专用密封盘可满足其他形式的法兰端面形式阀门试验。
1.2、阀门装夹形式为卧式顶压,通过对直通式阀门两端面施压夹紧。
1.3、配备高低压水泵增压系统。
1.4、具有超压保护功能。可预设最高压力,压力值到时自动停止打压。
1.5、试验液体介质循环利用。阀门液体试验介质可循环使用,避免浪费。
1.6、机台合适位置装有金属压力对照表,方便操作人员随时参考。
1.7、测试压力表采用三级双表。1.6 级压力表(量程为:0-10MPa,0-25MPa,0-60MPa)
1.8、设备配有低压气(0.8mpa)入口。
2、SYTW400/4-32型阀门测试台技术参数
2.1、被测阀门公称通径:DN50-400 毫米(标配平面法兰联结阀密封盘 2对)。
2.2、最大测试压力 :不大于 31.5Mpa。
阀门通径与最高压力对照表与我联系13831255903同V
2.3、额定电压 :交流 380V。
2.4、额定功率 :8.5KW。
2.5、控制线路电压 :交流 220V。
2.6、液压用油 :N46 号液压油 170L(液压油用户自备)。
2.7、油温 :最高不超过 60℃,最低不低于 15℃。
2.8、试验介质 :水(允许加防锈剂)。
2.9、试验温度(环境温度):5℃~40℃。
2.10、拉杆外径:84mm。
2.11、测试阀门结构长度范围:178-600mm。
2.12、密封盘端面间距范围:150-700mm。
2.13、测试法兰最大直径:650mm。
2.14、油缸内径:180mm。
2.15、最大有效夹紧力:72(T)。
