1.履带
履带是由主动轮驱动、围绕着主动轮、负重轮、诱导轮和托带轮的柔性链环。履带由履带板和履带销等组成。履带销将各履带板连接起来构成履带链环。履带板的两端有孔，与主动轮啮合，中部有诱导齿，用来规正履带，并防止转向或侧倾行驶时履带脱落，在与地面接触的一面有加强防滑筋（简称花纹），以提高履带板的坚固性和履带与地面的附着力。
履带工作条件恶劣，必须具备足够的强度和刚度，耐磨性能要求良好，质量较轻以减少金属的消耗量，并减轻履带运转时的动载荷，履带和地面要有良好的附着性能，保证能发出足够的牵引力，还要考虑减少行驶及转向的阻力。
2.驱动轮
在履带作业机械上，多数都是把驱动轮布置在后方，这样布置的优点是可以缩短履带驱动区段的长度，减少因驱动力造成履带销处的磨擦损失，延长了履带的使用寿命，且不易造成履带下部拱起，避免了转向时履带脱落的危险，有利于提高行走系统效率。驱动轮中心高度应有利于降低重心（或车身）高度和增加履带接地长度，改善附着性能，因此驱动轮高度应尽量小。
3.托带轮
托带轮的作用是拖住履带，防止履带下垂过大，以减少履带在运动中的振跳现象，并防止履带侧向滑落。托带轮与支重轮相似，但其所承受的载荷较小，工作条件较支重轮要好，所以尺寸较小。
4.张紧装置
张紧装置主要功能是实现对履带的张紧功能，防止掉带。
张紧装置的缓冲弹簧必须有一定的预压量，使履带中产生预张紧力。其作用是前进时不因稍受外力即松弛而影响履带销和驱动轮齿的啮合，倒退时能产生足够的牵引力，确保履带销和驱动轮齿的正常啮合。
张紧弹簧由于装置的反冲作用，在右方顶着导向轮使其在工作过程中，始终保持一定的张紧状态，从而使履带张紧导向轮导向。
5.缓冲弹簧
主要功能是配合张紧装置实现对履带的弹性张紧功能。因张紧装置的作用，是通过弹簧对导向轮的推动从而达到张紧的作用。因此，选用压缩、拉伸弹簧即可。
6.导向轮
导向轮的前后位置根据驱动轮位置而定，通常布置在前面。导向轮用于引导履带正确绕转，可以防止跑偏和越轨，导向轮中心离地面高度应有利于降低重心。
7.支重轮
支重轮是履带式工程机械底盘四轮一带中的一种，它的主要作用是支撑着挖掘机与推土机的重量，让履带沿着轮子前进。支重轮的个数和布置应有利于使履带接地压力分布均匀。农业用行走机构工作多在山区或丘陵地区，路面多为土路，履带装置需要较小的平均接地比压，支重轮的压力要分配均匀。

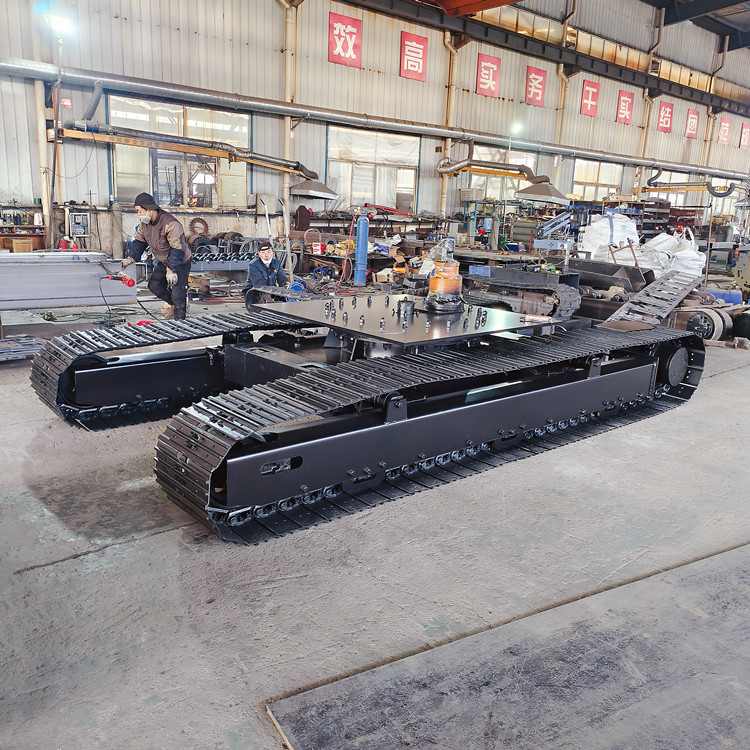

8.行走机构
主要包括履带底盘的本体，作为上述几个部分的载体平台，方便导向轮、支重轮等的固定和安装 。
