DRE-5C瞬态平面热源法快速热线法导热系数测试仪

湘科全新升级款DRE-5C导热系数测试仪（瞬态平面热源法,瞬态热线法）

一、概述

DRE-5C导热系数测试仪是在DRE-2C型仪器的基础上全面升级，采用瞬态平面热源法，升级后产品功能更强大：

1、可测量固体、粉末、胶状、各向异性材料等的导热系数、热扩散系数、蓄热系数和比热容等种指标，

2、增加单试样模式、薄片样模式、薄膜样模式、单轴异性样模式，适用不同尺寸及形式的样品检测。

3、可支持两种不同尺寸测试探头的使用，方便在保证测试精度的前提下选择不同尺寸样品的检测。

本仪器基于TPS瞬态平面热源技术，用Hot Disk作为探头的导热系数测定仪。

 Hot Disk法的优点有：

(1) 直接测量热传播，可以节约大量的时间；

(2) 不会和静态法一样受到接触热阻的影响；

(3) 无须特别的样品制备，只需相对平整的样品表面。

仪器参考标准：

ISO22007-2-2008 导热系数和热扩散系数的测试法；

GB/T 32064-2015 建筑用材料导热系数和热扩散系数瞬态平面热源测试法。

DZ/T0276.14-2015 中华人民共和国地质矿产行业标准 岩石物理力学性质实验规程第14部分：岩石热导率实验.

GB/T 11205-2009《橡胶热导率的测定（瞬态热丝法）》.

二、 瞬态平面热源法快速热线法导热系数测试仪主要技术指标

1、导热系数测定范围：0.0100—300W/mk，分辨率:0.0001 W/(m·K),

2、测量时间：5-1200秒，

3、准确度：优于5％，

4、温度范围：

4.1、标准测量：室温；

4.2、配试样温度控制器：-20℃～120℃，（可根据客户要求选配各种温度段的测试温度，费用另计）,

5、探头配置：标配Φ15mm探头，仪器支持2个探头；

             选配Φ7.5mm探头，费用另计。

6、测量模式：

  6.1、标准测量：块状样（双试样）模式（配Φ15mm探头时）

  6.1.1、导热系数测定范围：0.010—300（W/mk）；

  6.1.2、热扩散系数测定范围：0.05—10（mm2/s）；

  6.1.3、样本尺寸：≥Φ45×15（mm），大于20 W/mk时，按软件提示尺寸；

 6.2、扩展测量：

 6.2.1、块状样（单试样）模式

 6.2.1.1、导热系数测定范围：0.010—300（W/mk）；

 6.2.1.2、样本尺寸：≥Φ45×15（mm）；

 6.2.2、薄片样模式

 6.2.2.1、导热系数测定范围：1—300（W/mk）；

 6.2.2.2、样本尺寸：有效测量面积≥Φ45，厚度1—10（mm）；

 6.2.3、薄膜样模式

 6.2.3.1、导热系数测定范围：0.010—10（W/mk）；

 6.2.3.2、样本尺寸：有效测量面积≥Φ45，厚度0.01—1.00（mm）；

 6.2.4、单轴异性样模式

 6.2.4.1、导热系数测定范围：0.010—300（W/mk）；

 6.2.4.2、样本尺寸：≥Φ45×15（mm）；

7、电源：220V，功率：200W。

8、操作方便，测试速快，仅需将测试探头夹在两块试样块中间，通过简单的软件点击操作即能获得被测试样的导热系数。

仪器配置：含DRE-5C测试主机1台，Φ15mm测试探头1个，测试软件1套，通讯接口及数据线1套，样品夹具1个，电脑1台，如需选配恒温装置及小尺寸探头，费用另计。

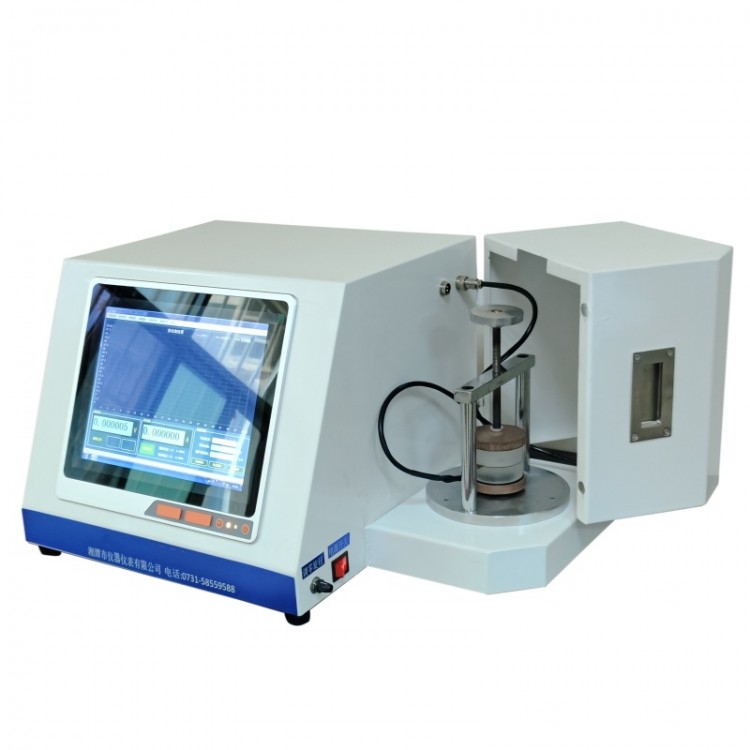

瞬态平面热源法快速热线法导热系数测试仪产品图片：
