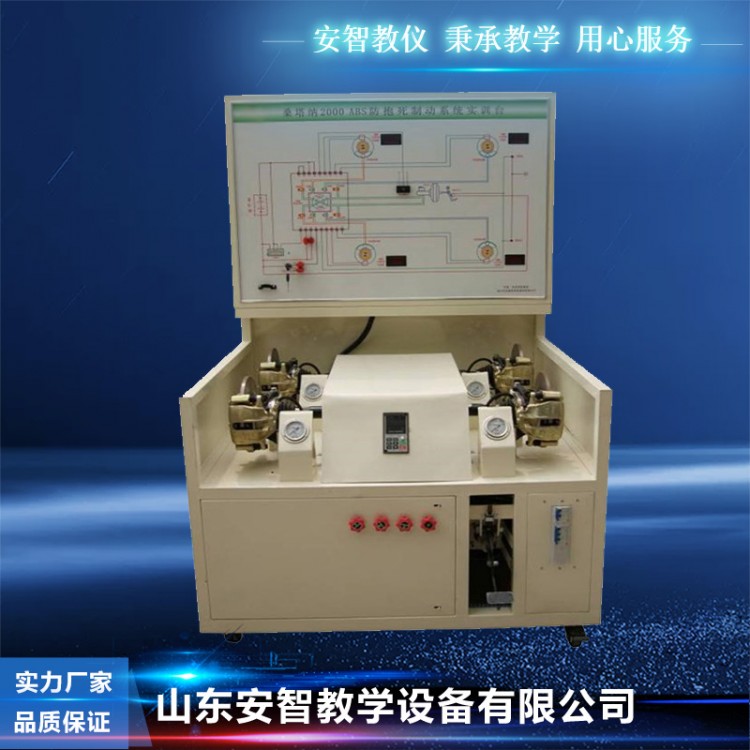

汽车教学实训设备 汽车ABS+EBD+ESP系统实训台A

（一）功能特点

Ø 设备采用原（某款）ABS泵总成(带电控ECU ）、制动系统元器件、轮速传感器、OBD诊断座、点火开关等原车ABS运行附件。外加教学辅助器件面板电路原理图、外加线路检测端子、调速变频器、5.5KW三相异步电机、真空模拟泵、制动管道压力表、液晶数字表、漏电开关、故障模拟器、可移动台架、配套使用说明书等。

Ø 真实的汽车ABS制动系统实物，能够形象的展示ABS制动系统的结构组成与工作原理。适合于各中高等职业技术学院对学员进行汽车ABS制动的原理教学实训实操需要。

Ø 设备装有真空助力器，可减轻操作员的疲劳点，真实按照原车制动系统功能生产，不脱离原车，又可达到更高的教学目的，同时可模拟有真空助力与无真空助力的制动工况的区别。

Ø 对应车型面板原理图上，安装有外接式检测端子，可对各传感器、执行器及电控单元进行进行电压、电阻、电流等检测维修实训。

Ø 装原车OBDII诊断座、可连接专用解码器对ABS电控系统、防盗系统进行故障码读取、故障码清除、动态数据流读取、波形分析等实验。

Ø 设备装有前后制动系统电机驱动轴危险保护装置，电机电源漏电开关等安全装置，确保设备的使用安全，更人性教学。

（二）实训项目

（三）设备配置

（四）产品参数

ü 输入电源：交流380V

ü 工作电源：直流12V

ü 产品尺寸（长*宽*高）：1400*1200*1750mm
