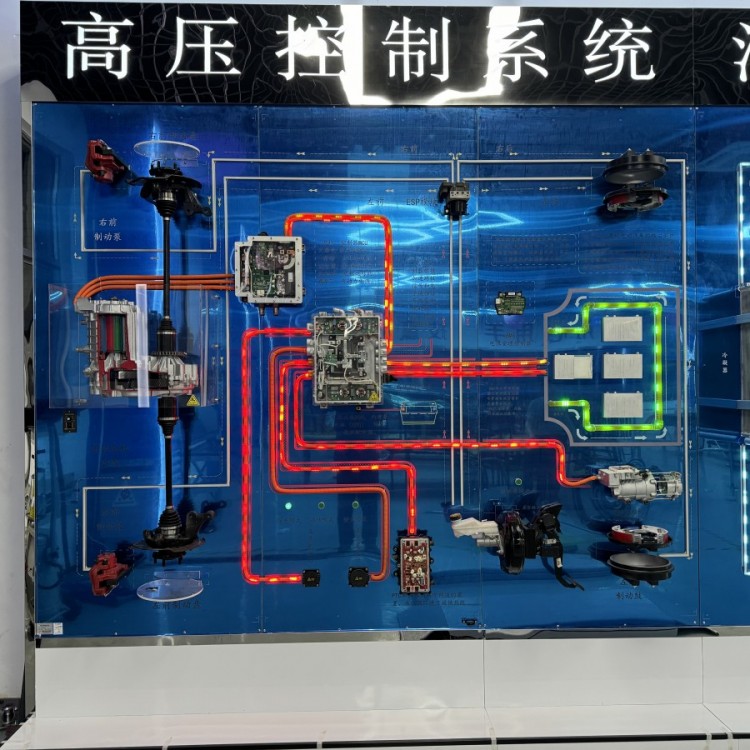

新能源汽车教学设备新能源比亚迪E5墙体式高压控制解析系展示板

一、产品名称：高压控制解析系统

二、产品型号：ANZ-EVBQ07

三、组成部件：产品主要由防锈防腐蚀的镀锌管焊接制作的框架、永磁同步电机、减速器、差速器、左右半轴、羊角、前轮盘式制动器、亚克力式制动盘、后轮鼓式制动器、电机控制器MCU、高压控制器PDU、快充口、慢充口、ABS泵、制动踏板总成等组成。

四、功能特点：

1、具有超大尺寸教学展示功能，既能直观的满足教学需求，又能塑造汽车文化氛围。

2、高压控制解析系统主要以新能源汽车的电机控制器MCU、高压控制器PDU高压部件制作，配备高亮LED灯，以流水式的灯光展示方式来演示新能源汽车的高压控制逻辑。

3、电机驱动系统展示电机外壳进行解刨展示有颜色喷涂的转子、带铜线的定子、带撒热水孔的壳体，系统由电机驱动可演示电机运行和动力传递路线。

4、空调高压系统演示，设备可演示空调压缩机和PTC的高压供电电路。

5、制动演示，按下制动演示按钮后演示制动力的传递过程，示教板采用的前盘后鼓的制动器，并将制动器分层展示制动的结构原理。

6、制动能量回收展示，按下制动演示按钮后高亮LED灯以流水的形式演示驱动电机发电并将电流送到动力蓄电池进行能量回收。

7、慢充电路演示功能，按下慢充演示开关，以高亮LED灯以流水的形式演示慢充电路走向。

8、快充电路演示功能，按下慢充演示开关，以高亮LED灯以流水的形式演示慢充电路走向。

五、规格参数：

1、 产品尺寸：长宽高4075x810x3250mm

2、 重量约：300KG

3、 工作电源：DC12V

4、 输入电源：AC220V

六、注意事项：

1、 使用时注意安全用电。

2、 操作永磁同步电机演示时，不能用手触摸部件，避免造成机械伤害。

3、 使用完毕及时断电，定期检查维护设备。

七、实训项目：

实训项目：

1、比亚迪高分配管理系通认知实训；

2、动力电池充放电原理教学；

3、PTC高压供电系统原理教学；

4、电动压缩机供电系统原理教学；

5、制动能量回收系统原理教学；

6、制动系统的结构原理教学；

7、制动系统制动力传递原理教学；

8、永磁同步电机的结构组成；

9、动力驱动系统的动力传递教学；

10、动力驱动系统的高压电路供电教学
