四齿辊破碎机
工作原理： GF4PG四齿辊破碎机是由高速、强力做相向运转的齿辊组成。符合两齿辊间隙的物料自由落下，大于两齿辊间隙的物料受辊齿咬合作用力，被瞬间破碎，自由落下，达到破碎目的，满足粒度要求。相对辊差速运转，可以互相清理齿缝间的物料，从而减少粘堵现象，且使物料不能在齿辊上停留，避免了重复破碎，不至于被过粉碎。
应用范围：块煤破碎、煤矸石破碎、石油焦破碎、炭电极块破碎、石墨电极块破碎、阳极块破碎、炭砖块破碎
产品优势
● 过粉碎率低粒度好，采用组合破碎，对物料进行瞬间硬性破碎，重破低，出粒均匀。
● 振动给煤，均匀布料，降低齿板偏磨，延长齿板寿命。
● 环保节能效率高，进料≤300mm,出料≤10mm可调，一次破碎比可达50。
● 当木块及其它非磁性合金或橡胶等柔性物体进入破碎机无法破碎时，两齿辊能自动平行退让开上述物料。
01
稳定高产不堵塞
GF4PG四齿辊破碎机不粘不堵产量高：相对辊差速运转，具有相互刮削作用，因其运转速度较高，又具有“前拉后压、前吹后吸”的作用，所以对物料的含水量、含泥量要求低，不会影响破碎效果和破碎效率。物料始终全进全出，设备满出力。
02
结构简单检修少
GF4PG四齿辊破碎机结构简单检修少：手轮或液压结构可迅速调整出料粒度。设备模块化构架，根据现场需要可分体异地安装，也可组合安装，便于起吊和检修。标准化模块组合齿板具有互换性，通用性，降低齿板的更换周期，降低运行成本。
03
过粉碎率低粒度好
过粉碎率低粒度好：采用组合破碎，而非冲击、击打方式破碎，不产生二次破碎现象，故过粉碎率低。两齿辊中心距一旦调好即固定不变，对物料进行瞬间硬性破碎，重破低，出粒均匀。
04
平稳智能可靠
GF4PG四齿辊破碎机运行平稳、智能、可靠：整机采用电气和机械双重保护，电控柜配有PLC可编程控制器，具有联锁保护功能，可实现就地控制和集控室手动/自动控制。是供热、供电行业的理想破碎机。
05
投资费用低
筛、破一机投资小：两齿辊相对转动形成了旋转的空间格筛。达到破碎、筛分的双重功能，一机完成破碎筛分作业。不需配备筛分设备，简化系统，减少投资。
06
均匀给料寿命长
振动给煤，均匀布料：选用我公司新型防粘堵振动均匀布料器，降低齿板偏磨，延长齿板寿命。
07
环保节能效率高
环保节能效率高：进料≤300mm,出料≤10mm可调，一次破碎比可达50。GF破碎机能耗具有储备和释放动能的作用。相比同等出力锤式破碎机能耗只有不到1/2，经济效益非常可观。小于0.3mm的振幅，低于70分贝的噪音，微正压全密封的结构形式，工作现场的“三害”现象降低，减少了职工矽肺病的发生，是一款符合环保标准的产品。
08
液簧平衡闪退保护
液簧平衡闪退保护：采用创新齿形，工作部件齿板采用燕尾连接结构，连接可靠。我公司针对客户煤种来源不固定，杂物较多的情况开发了自动退让式破碎机产品。当木块及其它非磁性合金或橡胶等柔性物体进入破碎机无法破碎时，两齿辊能自动平行退让开上述物料，随后又迅速恢复到原调好的间隙位置，使设备连续运行。
应用物料
块煤、石油焦、炭电极块、石墨电极块、阳极块、炭砖块、煤矸石、褐煤、无烟煤、泥煤、烧结矿、炉渣、页岩、石灰石等
高服新型齿辊式碎煤机与传统齿辊式碎煤机对比
GF新型齿辊式碎煤机的齿形大，而且齿布置较密。“快速平行退让”液压系统，防粘堵振动均匀布料，独特电机同侧摆放结构。
● 退让方式对比
GF新型碎煤机采用“液压一体化平衡闪退”，在遇不可破碎物进入破碎机的偶发情况下，两齿辊始终平行退避并迅速复位，保证设备主轴不受径向冲击力，相对齿板不会碰齿，进而确保了贵重机检的安全。
传统齿辊碎煤机仍采用简单簧式退让方式，当不可破碎物进入齿辊时，两齿辊一端退避另一端不退避，行业内称为“八字撇退让”，主轴及易受径向力而别断。如果齿形高大了，更容易出现碰齿、打齿的情况。
● 布料方式对比
GF新型齿辊碎煤机采用防粘堵振动均匀布料器，可以将煤均匀布满齿辊工作面，对煤量有暂缓匀化的功能，避免齿板偏磨，延长齿板寿命，节能配件费用。
普通的碎煤机采用传统布料方式，不能解决均匀布料的问题，容易堵塞贺造成偏磨，齿板寿命短，成本高。
● 电机摆放对比
新型齿辊碎煤机独特电机同侧摆放结构，四个辊子均匀受力，两细辊退让时，不会因皮带松动对电机做功有任何影响，同时也留下了充足的检修空间。
传统齿辊碎煤机采用的是电机对角摆放结构，两细辊退避时会造成电机皮带松弛加快皮带磨损，更容易对电机造成损害，且占用了很大的空间，影响检修。
齿辊式碎煤机与锤式碎煤机性能对比
● 碎煤粒度成果对比
齿辊式碎煤机原理是燃料上进下出，不经过二次破碎。通过齿与齿之间的咬合破碎筛分作用来达到破碎目的，出粒均匀，过粉率低，而且其破碎粒度可以通过丝杠迅速调节，符合流化床锅炉燃煤要求，降低了飞灰浪费。
锤式破碎机，由于对燃料反复锤击，过粉碎率高，过碎燃料未经充分燃烧便被飞灰出去，造成了资源的浪费。如按照每天浪费2吨燃料来计算的话，则一年就浪费700吨燃料，直接经济损失高达50多万。
● 粘堵要求对比
GF新型齿辊碎煤机相对两辊之间为差速运转，可以相互清理齿缝间物料，从而减少粘堵现象！
环锤破碎机相对燃料水分有高要求，如水分超过百分之六则筛板出现粘堵，随之产能大幅降低，如水分达到百分分之十左右，则产能会降低至额定产能的1/3。
● 环境污染程度对比
齿辊式破碎机为上进下出微负压运行方式，平稳无噪音，低粉尘外溢，环保又健康。
锤式破碎机的工作原理，导致产生正压气流，严重粉尘污染；其机械振动会产生严重噪声污染；直接危害员工身心健康。
技术参数
型号生产能力（t/h）电机型号功率（kW）外型尺寸（长×宽×高）重量（kg）GF4PG-5030-60YE2-225M-630×2=602150×2400×200012000GF4PG-9070-100YE2-250M-637×2=742500×2400×200016100GF4PG-120100-130YE2-280S-645×2=902700×2400×200018500GF4PG--150140-160YE2-280M-655×2=1102900×2700×240021000GF4PG-180160-190YE2-315S-675×2=1503000×2700×240025000GF4PG-200180-220YE2-315S-675×2=1503250×2700×240026500GF4PG-250220-260YE2-315M-690×2=1803500×2700×240028100GF4PG-300260-310YE2-315L1-6110×2=2203900×2700×240032000GF4PG-350300-360YE2-315L2-6132×2=2644050×2700×240035200GF4PG-400350-410YE2-355S-6160×2=3204250×2700×240038500GF4PG-500450-510YE2-355M2-6200×2=4004600×2800×245043000GF4PG-600550-610YE2-355L1-6220×2=4405200×2900×245051000GF4PG-700650-710YKK-400-6280×2=5605500×2900×245056000GF4PG-800750-810YKK-400-6315×2=6306000×3000×250062000

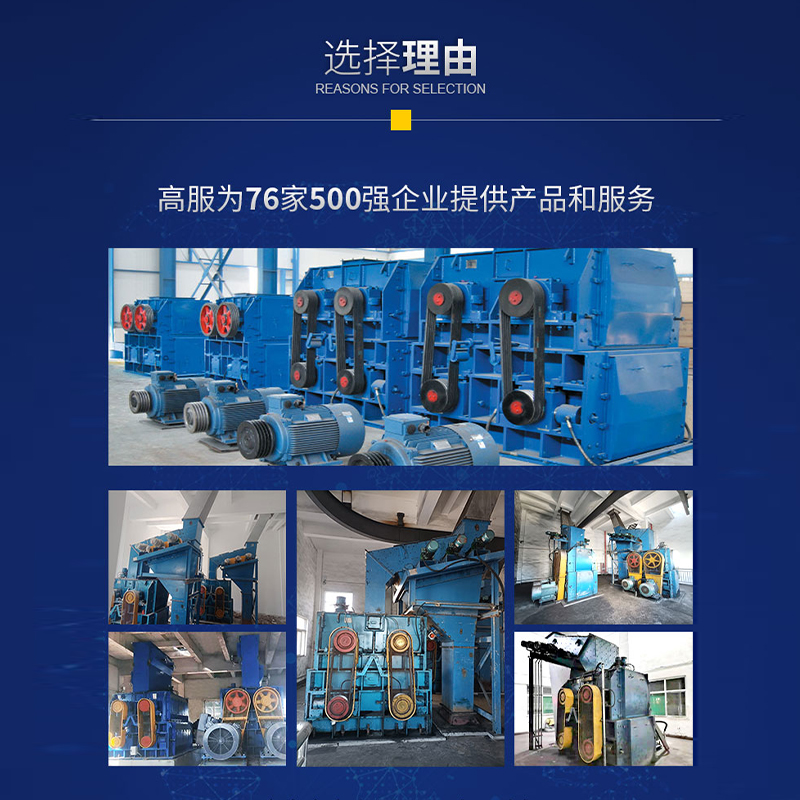

产品图库
