一、 设备概述
2000W保温杯激光焊接机是一款专门为不锈钢真空保温杯（壶）、食品罐、焖烧壶等双层结构器皿的抽真空焊缝和其他组件（如杯底、把手、壶嘴等）焊接而设计的激光加工设备。
其核心是利用高能量密度（2000瓦功率）的激光束作为热源，对工件进行精准、高效、无接触的熔化焊接。相较于传统氩弧焊（TIG），它在生产效率、焊缝质量、美观度和自动化程度上实现了飞跃。
二、 核心组成部分
一台完整的2000W激光焊接机通常由以下几大系统集成：
激光发生器系统：
核心： 2000W光纤激光器。这是设备的心脏，负责产生连续、稳定的高功率激光束。光纤激光器以其电光转换效率高（可达30%以上）、光束质量好、免维护、寿命长（通常超过10万小时）等优点成为行业主流。
激光焊接头系统：
组成： 包含准直镜、聚焦镜、保护镜片、水冷系统、同轴送气装置和视觉传感系统（可选）。
功能： 将激光器传来的激光束精准聚焦到极小的光斑（通常0.1-0.3mm），从而获得较高的功率密度，足以瞬间熔化金属。同轴氩气或氮气保护可防止熔池在高温下氧化。
运动控制系统与机床：
多轴运动平台： 通常是高精度的数控机床，包含X、Y、Z直线轴和A/C旋转轴。保温杯是圆形工件，需要旋转轴来带动杯身做圆周运动，与焊头的移动精密配合，完成360°环形焊接。
数控系统（CNC）： 如西门子、发那科或国产系统，用于编程和控制所有轴的运动轨迹、焊接速度、起停位置等。
工装夹具系统：
定制化设计： 这是保证焊接质量的关键。夹具需要根据保温杯的内胆+外壳的尺寸、形状进行精密设计，确保两层杯壁紧密贴合、对齐，并在焊接过程中有效散热，防止变形。
自动化集成： 生产线会集成自动上料、下料、装夹、卸料机械臂，实现全自动化生产。
辅助系统：
冷却系统： 激光器和焊接头工作时产生大量热量，必须由工业冷水机进行强制冷却，保证设备稳定运行。
气体保护系统： 提供高纯度（99.99%以上）的惰性保护气体（如氩气）。
除尘排烟系统： 抽走焊接过程中产生的金属蒸汽和烟尘，保护光学镜片和工作环境。
三、 工作原理
以焊接保温杯抽真空接口为例：
装夹： 将组装好的保温杯杯体（内胆与外壳套在一起，顶部预留抽气孔）固定在专用夹具上。
定位： 通过机械定位或视觉系统，激光焊头自动寻找并定位到待焊缝隙处。
焊接： CNC系统启动，旋转轴带动杯体匀速旋转，激光器发出激光，焊头将激光聚焦在焊缝上。激光能量使两层不锈钢材料瞬间熔化形成熔池。
保护与成型： 同轴保护气体吹出，隔绝空气，防止氧化。熔池随着激光束的移动（或工件的旋转）而冷却凝固，形成一条连续、致密、光滑的焊缝，将抽真空孔密封。
后续： 焊接完成后，通过抽真空设备从杯底或其他预留的抽气孔将夹层内的空气抽出，形成真空，然后再用同样方式密封第二个孔。
四、 优势与特点
焊缝质量：
致密性好： 深宽比大，焊缝一次成型，无气孔、无砂眼，能确保真空夹层的长期密封性（保温和保冷效果的关键）。
美观： 焊缝光滑平整，无需或仅需极少后续打磨处理，可直接进行喷漆等工艺，成品率高。
热影响区小，变形极小：
激光能量高度集中，加热范围小，速度快，传递给工件的总热量低。这使得薄壁（通常0.3-0.5mm）的保温杯体几乎不发生热变形，避免了杯口、杯身歪斜等问题。
生产效率高：
焊接速度极快，通常可达每分钟数米至十几米。配合自动化上下料，单件产品焊接时间以秒计算，非常适合大规模流水线生产。
自动化与智能化程度高：
全流程由CNC程序控制，参数（功率、速度、气体流量）数字化，焊接过程稳定，一致性好，对操作工技能依赖度低。
可集成PLC、MES系统，实现生产数据监控和管理。
操作维护简便：
光纤传输，无需像YAG激光器那样调整光路。日常维护主要是更换保护镜片和清洁，工作量小。
五、 主要应用场景
核心应用： 不锈钢真空保温杯、保温壶、保温饭盒、焖烧壶等产品的抽真空孔密封焊接。
扩展应用： 杯底与杯身的环缝焊接、塑料配件的金属底座焊接、智能杯盖内部结构件的精密焊接等。
六、 选型与考量因素
在选购激光焊接机时，需重点关注：
激光器品牌： IPG、锐科、创鑫等国内外品牌，稳定性和寿命有保障。
运动系统精度： 特别是旋转轴的径向跳动精度，直接影响焊缝的均匀性。
夹具设计： 要求供应商提供成熟的、经过市场验证的工装夹具方案。
自动化集成能力： 根据自身产能规划，选择手动、半自动或全自动机型。
售后服务与技术支持： 激光设备专业性强，可靠的本地化技术支持和快速响应至关重要。
总结来说，2000W保温杯激光焊接机是现代保温器皿制造业的核心装备。它通过高功率激光与精密机械、自动化技术的结合，解决了传统焊接方式带来的质量缺陷和效率瓶颈，是提升产品竞争力、实现产业升级的关键工具。

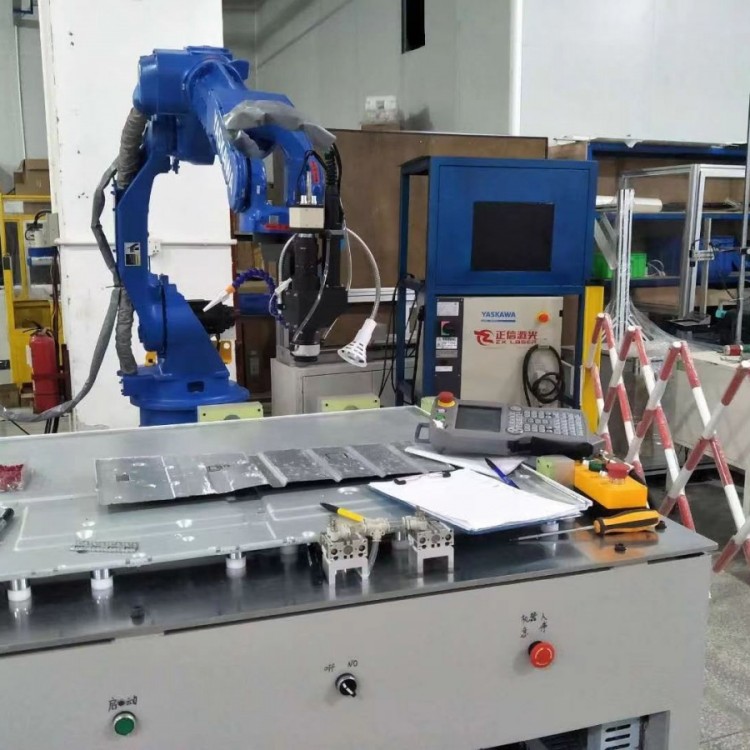

产品介绍：

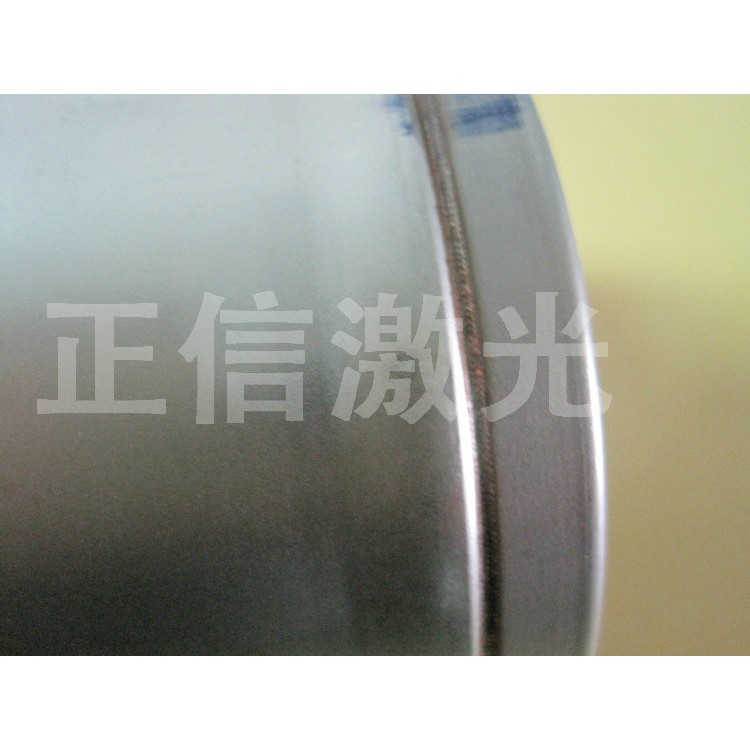

样品介绍：
