开关机械特性测试仪（12断口）

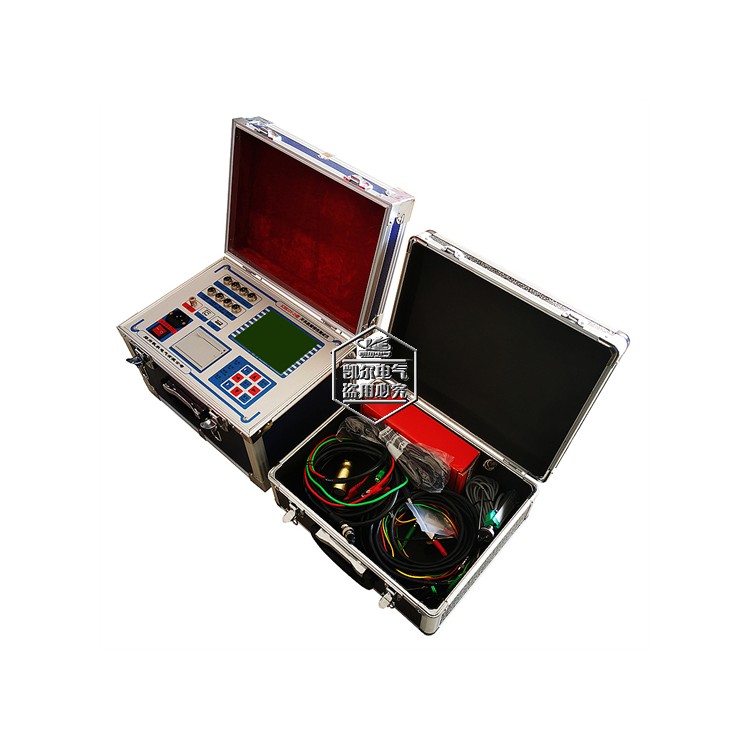

KEKGY-D型 （高压）开关机械特性测试仪（12断口）

一、产品概述:
       随着科学技术的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。
       KEKGY-D型 （高压）开关机械特性测试仪（12断口型） 依据新近的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，适用于国内外生产的几乎所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等参数的测试。

二、技术参数
       2.1、使用环境
       ◆输入电源：AC220V±10％ 50Hz±10％
       ◆大气压力：86～106kpa
       ◆温度：－10～40℃
       ◆湿度：≦80％RH
       2.2、安全性能
       ◆绝缘电阻：＞2MΩ
       ◆介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
       2.3、基本参数
       ◆时间： 量程 25000.0ms               最小分辩率0.01ms
　　          　误差 ① 200 ms档位          0.1ms±1个字
                             ② 2500 ms档位        0.1ms±1个字
                             ③ 25000 ms档位     1ms±1个字
       ◆合闸电阻： 量程  1600欧             分辨率：1欧
       ◆速度：量程 20.00m/s                   最小分辩率0.01m/s
                    误差 ① 0-2m/s以内           ±0.1m/s±1个字
                            ② 2m/s以上               ±0.2m/s±1个字
       ◆行程：

       ◆电流：最大量程 20.00A ，分辩率0.01A

      ◆输出电源：DC0～280V数字可调/20A（瞬时工作），分辨率1V。
      ◆外形尺寸：360mm（L）×280mm（W）×300mm（H）
      ◆重量：9.0kg
三、性能特点

       3.1、性 能
      ◆时间：12个断口的固有分、合闸时间，同相同期、相间同期；
      ◆重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值；
      ◆弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形，每断口的分闸反弹幅值；
      ◆速度：刚分、刚合速度，最大速度，时间－行程特性曲线；
      ◆行程：总行程，开距，超行程，过冲行程，反弹幅值；
      ◆电流：分、合闸线圈的分、合闸电流值、电流波形图；
      ◆动作电压：机内提供DC0～280V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

      3.2、特 点
      ◆适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验；
      ◆抗干扰能力强，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量；
      ◆加速度传感器（选配），直线传感器，旋转传感器，安装也非常方便、简捷；
      ◆开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱；
      ◆主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间；
      ◆主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆；
      ◆中文菜单操作，使用方便。仪器内置打印机，随时快速打印所有数据及图谱；
      ◆仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
