AD1220+GZJI型带呼出接管阻火呼吸阀

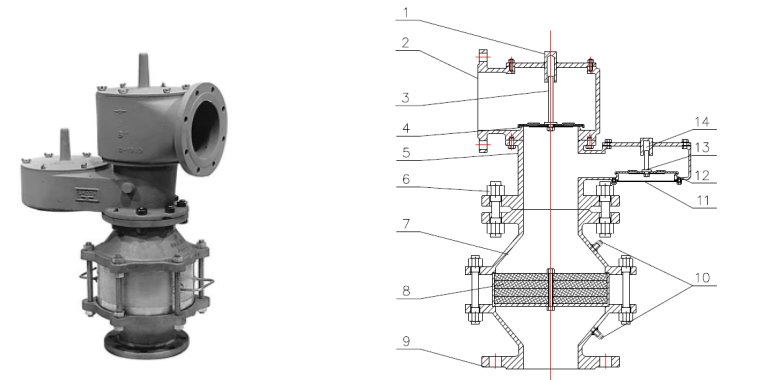

部件说明：

1、限位套杆；2、呼出口接管法兰； 3、正压阀杆阀盘；4、正压阀座；5、呼吸阀阀体；6、紧固件；7、阻火器阀体；8、阻火元件；9、连接法兰；10、吹扫口；11、防尘网；12、负压阀座；13、负压阀杆阀盘；14、阀盖；

一、产品简介

AD1220+GZJI型带呼出接管阻火呼吸阀用于常压储罐内储存易燃易爆介质的工况，是储罐阻火器与带呼出接管呼吸阀组合在一起的安全设施。

它可以保持常压储罐中的压力始终处于正常状态，用来降低常压储罐内挥发性液体的蒸发损失，保护储罐免受超压或真空度的破坏；另外防止在呼吸阀吸入空气时把明火带入到储罐内，造成储罐爆燃。

AD1220+GZJI型带呼出接管阻火呼吸阀是一种新型产品，针对储罐介质有毒有污染应的工况而设计，其特点是废气可排入回收管路。

相对国内常用的呼吸阀，其通气量大，阻火层压降低、超压和负真空工作为分体阀腔，稳定性更好，经常在大型储运项目上使用。

二、工作原理

当罐内气体压力低于呼吸阀负真空设定压力时，大气压力顶开真空阀盘，向罐内补入空气，使压力不再下降，以免储罐或者设备被抽瘪。

当罐内气体压力超过呼吸阀排气设定压力时，压力阀被气体顶开，气体从罐内排出，使罐内压力不再上升。

三、开启压力设定范围

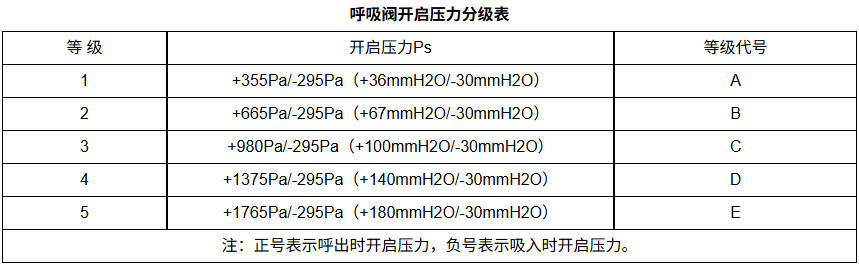

SY/T0511.1-2010----《石油储罐附件第1部分：呼吸阀》中针对常压（包括维内压）石油储罐，呼吸阀开启压力做了如下说明：

SY/T0511.1-2010要求的5个等级，呼吸阀开启方式均为重力加载形式。

在API2000中，重力式呼吸阀的典型设定压力范围为-4.3KPa/+6.9KPa，而弹簧加载式呼吸阀的设定压力必须超过这个范围。

四、产品优势

1、根据客户所提供数据表以及使用工况，提供专业的呼吸阀计算书以及CAD图纸；

2、艾迪总结多年设计制造经验，在优化呼吸阀密封形式、密封材质、压力设定点、流量系数和回座密封方面后，呼吸阀实现了在80%设定压力下零泄露密封效果；

3、采用塔式阀盘结构以及进口FEP膜片技术，实现10%超压技术；

4、FEP膜片具有抗化学腐蚀性、抗液体和蒸汽粘附性、抗极限温度及因阀座冻结而造成的粘结的特性；

5、出厂前在试压平台上，逐台对开启压力、泄漏量进行测试，合格后出厂；

6、碳钢阀体内外喷涂防锈底漆，外层喷涂环氧面漆；不锈钢阀体进行滚砂处理；塑料阀体进行打磨处理；

7、包装统一采用标准木箱。

五、产品涉及的相关规范

• API2000-2014-------《通风大气和低压储罐》

• SY/T0511.1-2010----《石油储罐附件-第1部分：呼吸阀》

• SH/T3007-2014------《石油化工储运系统罐区设计规范》

• GB50160-2018-------《石油化工企业设计防火标准》

• GB5908-2005--------《石油储罐阻火器》

• ISO16852--------------《国际阻火器测试标准》
