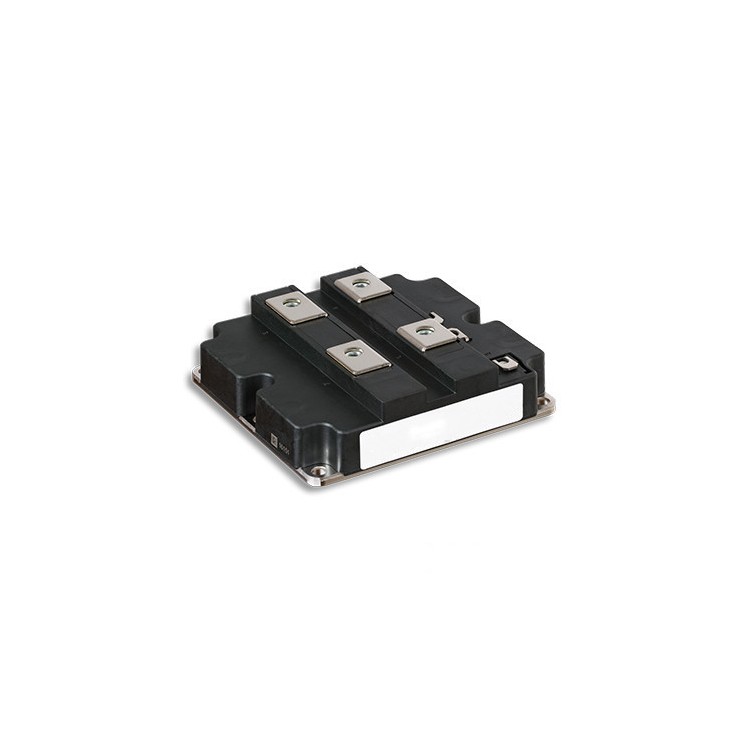

ABB 5SLG 0600P450300 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SLG 0600P450300 |
| 系列 | ABB 5SLG P系列（工业级高性能） |
| 类型 | 高压IGBT模块 |
| 电压等级 | 4500V (V<sub>CES</sub>) |
| 额定电流 | 600A (I<sub>C</sub> @25°C) |
| 封装类型 | PrimePACK™ 3封装 |
| 拓扑结构 | 半桥（2-in-1）结构 |
2. 关键性能指标
电气特性：
- V<sub>CE(sat)</sub>：2.5V @600A（T<sub>j</sub>=125°C）
- 开关损耗：
- E<sub>on</sub>：220mJ
- E<sub>off</sub>：150mJ
（测试条件：V<sub>DC</sub>=2500V, I<sub>C</sub>=600A）
- 短路耐受能力：10μs（t<sub>sc</sub>）
热特性：
- R<sub>th(j-c)</sub>：0.025°C/W
- 冷却方式：双面水冷（标准）
- 结温范围：-40°C ~ +150°C
3. 机械规格
- 安装方式：
- M8螺栓固定（扭矩：10Nm）
- 接触压力：15±1kN
- 重量：1.8kg
- 绝缘耐压：
- 端子间：12kV AC/1min
- 基板-散热器：8kV AC/1min
4. 典型应用
- 工业变频器：
- 中压大功率变频器（4.5kV等级）
- 轧钢机辅助传动
- 能源系统：
- 大容量储能变流器
- 固态变压器
- 特种装备：
- 工业X射线电源
- 粒子加速器磁铁电源
5. 技术特点
PrimePACK™ 3增强设计：
- 低电感功率端子（<20nH）
- 集成：
- 双NTC温度传感器
- 电流检测接口
- 银烧结芯片贴装技术
芯片技术：
- 第6.5代NPT IGBT
- 增强型场终止结构
- 短路能力提升30%
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|---------|------|------|
| 功率循环 | IEC 60747-9 | 40,000次（ΔT<sub>j</sub>=80K） |
| 热冲击 | -55°C~150°C | 3,000次 |
| 机械振动 | IEC 60068-2-6 | 10g/200h |
7. 配套方案
驱动系统：
- 推荐：ABB DPG-P3专用驱动
- 隔离电压：6kV<sub>RMS</sub>
- 智能功能：
- 动态栅极调节
- 结温估算
散热系统：
- 水冷参数：
- 流量：15L/min
- 热阻：≤0.008K/W
- 接口：G1/2"标准螺纹
8. 订购信息
- 包装规格：
- 防静电真空包装（1pc/箱）
- 储存温度：-40°C~+85°C
- 质保条款：
- 工业应用：5年/50,000小时
- 认证：
- UL E322398
- DNV-GL（可选）
- CE/RoHS/REACH
9. 应用指南
1. 系统集成要点：
- 栅极电阻推荐：2.2Ω（开通）/1.5Ω（关断）
- 吸收电路：RC缓冲（R=10Ω, C=0.1μF）
2. 维护计划：
- 每2000小时检查：
- 螺栓扭矩衰减
- 冷却液电导率（<0.5μS/cm）
3. 并联应用：
- 最大支持6模块并联
- 关键要求：
- 电流不均衡度<5%
- 驱动延迟偏差<15ns
10. 技术支持
- 设计支持：
- 提供PLECS仿真模型
- 3D机械图纸（STEP格式）
- 失效分析：
- 可提供：
- 红外热成像报告
- 材料成分分析
- 定制服务：
- 三防涂层（防盐雾/防硫化）
- 特殊引脚处理
---
版本备注：
1. 本型号相比前代5SLG 0600P450200改进：
- 功率密度提升18%
- 开关损耗降低15%
2. 典型应用案例：
- 某钢厂4.5kV 6MW轧机传动系统
- 10MWh储能变流器主功率单元
3. 文档下载：
- 技术手册：5SYA2355-03
- 安装指南：5SYA2356-01
（技术参数基于ABB 2024年Q1测试数据，保留产品升级权利）
