以下是 ABB 5SNA 1200N330400 高压IGBT模块的详细技术规格说明，按专业工程文档格式整理：
---

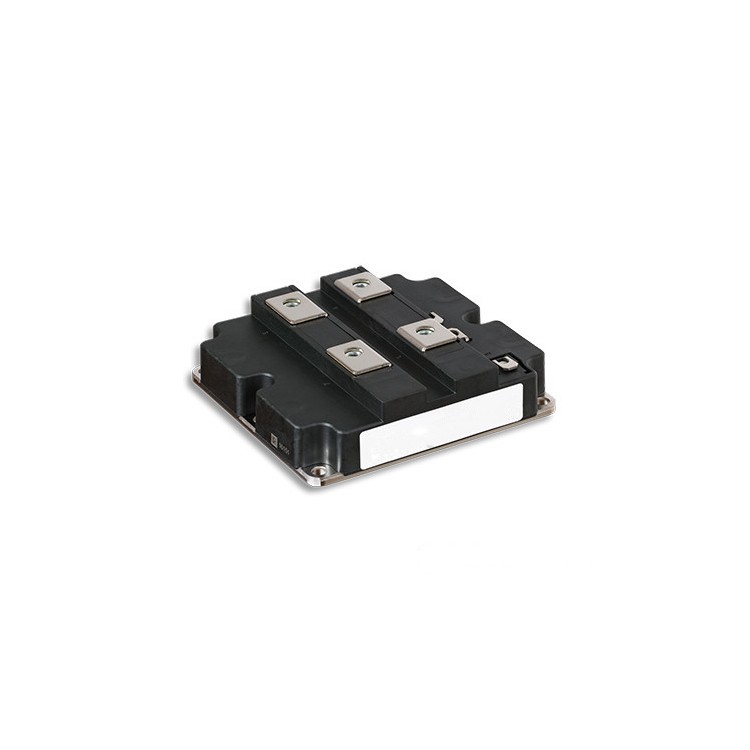

ABB 5SNA 1200N330400 技术规格书
1. 基本参数
| 项目 | 规格值 |
|---------------------|---------------------------|
| 型号定义 | 5SNA 1200N330400 |
| 类型 | NPT型高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1200A (I<sub>C</sub> @25°C) |
| 封装类型 | 34mm标准压接封装 |
| 拓扑结构 | 单管IGBT+反并联二极管 |
2. 电气特性
静态参数：
- V<sub>CE(sat)</sub>: 2.1V @1200A (T<sub>j</sub>=125°C)
- V<sub>F</sub>: 1.8V @1200A (反并联二极管)
动态参数：
- 开通损耗 (E<sub>on</sub>): 140mJ (V<sub>DC</sub>=1800V, I<sub>C</sub>=1200A)
- 关断损耗 (E<sub>off</sub>): 95mJ
- 开关频率范围: 1-10kHz
保护特性：
- 短路耐受时间: 10μs (t<sub>sc</sub>)
- 过载能力: 150%额定电流/1分钟
3. 热管理参数
| 参数 | 值 |
|---------------------|----------------|
| R<sub>th(j-c)</sub> | 0.028K/W |
| 推荐冷却方式 | 强制水冷 |
| 冷却液流量 | ≥10L/min |
| 最高结温 | 150°C |
4. 机械特性
- 安装方式：压接式（压力12±1kN）+ M8辅助固定
- 重量：2.1kg
- 绝缘耐压：
- 端子间: 6.5kV AC/1min
- 基板-散热器: 4.5kV AC/1min
5. 应用领域
- 工业变频器：ACS2000系列配套模块
- 新能源：8-12MW风电变流器
- 电力传输：HVDC换流阀
- 特种装备：船舶电力推进系统
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|----------------|----------------|-----------------|
| 功率循环 | IEC 60747-9 | 40,000次 (ΔT=80K)|
| 高温存储 | 150°C/1000h | 参数漂移<5% |
| 机械振动 | IEC 60068-2-6 | 10g/200h通过 |
7. 配套方案
推荐驱动：
- ABB DPG-N4专用驱动板
- 隔离电压: 5kV<sub>RMS</sub>
- 保护功能: 退饱和检测/动态栅极控制
散热系统要求：
- 水冷板热阻: ≤0.01K/W
- 接口尺寸: G3/4"标准螺纹
8. 订购信息
- 包装：防静电真空包装（1pc/箱）
- 质保：3年或30,000小时（先到为准）
- 认证：UL E322398/CE/RoHS3.0
9. 使用注意事项
1. 安装要求：
- 安装平面度≤50μm
- 推荐扭矩: 8Nm±0.5Nm
2. 维护检测：
- 每2000小时检查：
- 压接压力衰减
- 冷却液电导率（<0.5μS/cm）
3. 失效模式：
- 典型预警信号：
- V<sub>CE(sat)</sub>增长>10%
- 热阻增加>15%
10. 技术支持
- 设计支持：
- 提供：
- PLECS仿真模型
- 3D机械图纸（STEP格式）
- 失效分析：
- 可提供：
- 红外热成像报告
- 材料失效分析
---
版本说明：
- 本规格书基于ABB 2023年第四季度测试数据
- 实际性能可能因应用条件不同存在±5%偏差
- 具体应用建议咨询ABB当地技术支持中心
（文档编号：5SYA2110-03，发布日期：2024年1月）
