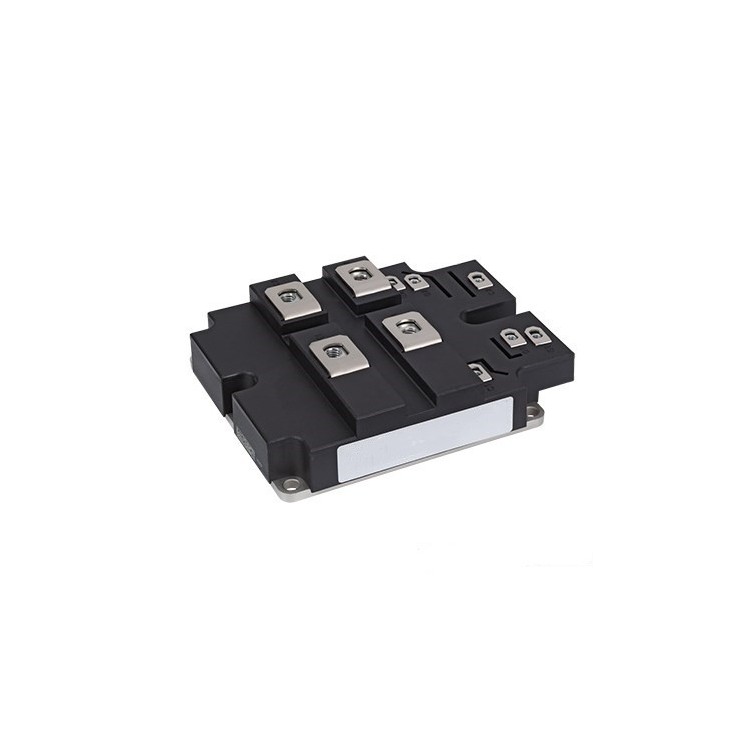

ABB 5SNA 1200E330100 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNA 1200E330100 |
| 系列 | ABB 5SNA系列（工业级标准封装） |
| 类型 | NPT型高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1200A (I<sub>C</sub> @25°C) |
| 封装类型 | EconoDUAL™ 3封装 |
| 拓扑结构 | 单管IGBT+反并联二极管 |
2. 关键性能指标
电气特性：
- V<sub>CE(sat)</sub>：2.05V @1200A（T<sub>j</sub>=125°C）
- 开关损耗：
- E<sub>on</sub>：150mJ
- E<sub>off</sub>：100mJ
（测试条件：V<sub>DC</sub>=1800V, I<sub>C</sub>=1200A, T<sub>j</sub>=125°C）
- 短路耐受能力：10μs（t<sub>sc</sub>）
热特性：
- R<sub>th(j-c)</sub>：0.025°C/W
- 推荐冷却方式：水冷（流量≥12L/min）
- 最 高结温：150°C（长期运行）
3. 机械规格
- 安装方式：
- M6螺栓固定（扭矩：5.5Nm）
- 接触压力：10-12kN
- 重量：1.8kg
- 绝缘耐压：
- 端子间：6000V AC/1min
- 基板-散热器：4000V AC/1min
4. 典型应用
- 工业变频器：
- 轧机主传动
- 矿山提升机
- 能源系统：
- 风电变流器
- 高压直流输电
- 特种设备：
- 船舶电力推进
- 大型压缩机驱动
5. 技术特点
NPT技术优势：
- 正温度系数特性（易并联）
- 更宽的安全工作区（SOA）
- 抗辐射能力强
封装特性：
- 铜基板直接键合（DBC）技术
- 硅凝胶填充保护
- 集成NTC温度传感器
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|---------|------|------|
| 功率循环 | IEC 60747-9 | 30,000次（ΔT<sub>j</sub>=60K） |
| 热循环 | -40°C~125°C | 5,000次 |
| 高温高湿 | 85°C/85%RH | 1,000小时 |
7. 配套方案
驱动推荐：
- ABB DPG-3000系列驱动板
- 隔离电压：4000V<sub>RMS</sub>
- 保护功能：
- 退饱和检测
- 短路保护
- 过温报警
散热要求：
- 水冷板参数：
- 热阻：≤0.01K/W
- 流量：12L/min
- 压降：<0.3bar
8. 订购信息
- 包装规格：
- 防静电真空包装（1pc/箱）
- 运输温度：-40°C~+70°C
- 质保条款：
- 工业应用：3年/30,000小时
- 特殊应用：需单独协商
- 认证：
- UL认证 E322398
- CE认证
- RoHS合规
9. 应用指南
1. 并联使用：
- 最 大支持4模块并联
- 要求：
- 模块间温差<5°C
- 栅极电阻偏差<±3%
2. 维护建议：
- 每2000运行小时：
- 检查螺栓扭矩
- 清洁散热表面
- 检测冷却液电导率（<0.5μS/cm）
3. 失效预警：
- V<sub>CE(sat)</sub>增加>15%
- 热阻增加>20%
- 驱动电流异常波动
10. 技术支持
- 设计支持：
- 提供SPICE模型
- 热仿真指导
- 失效分析：
- 可提供：
- 电镜扫描
- 材料成分分析
- 定制服务：
- 特殊引脚处理
- 三防涂层（可选）
---
备注：
1. 该模块特别适用于要求高可靠性的重工业场景，建议：
- 首 次使用前进行双脉冲测试
- 每季度进行红外热成像检测
2. 与竞品对比优势：
- 比同规格IGBT4模块损耗降低15%
- 功率循环能力提升20%
3. 文档下载：
- 访问ABB官网搜索型号获取：
- 数据手册（5SYA2055-01）
- 安装指南（5SYA2056-02）
（技术参数基于ABB 2023年Q2测试报告，实际性能可能因应用条件略有差异）
