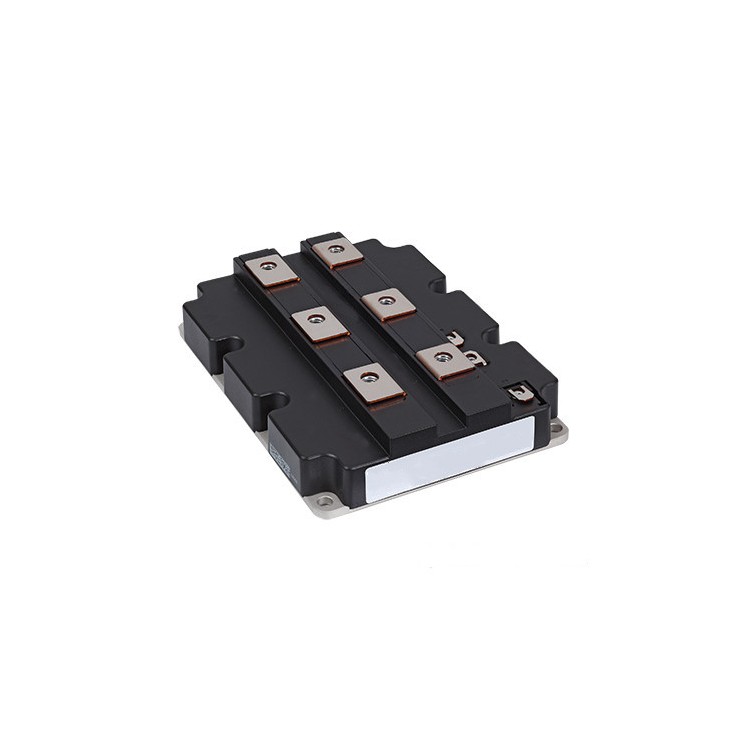

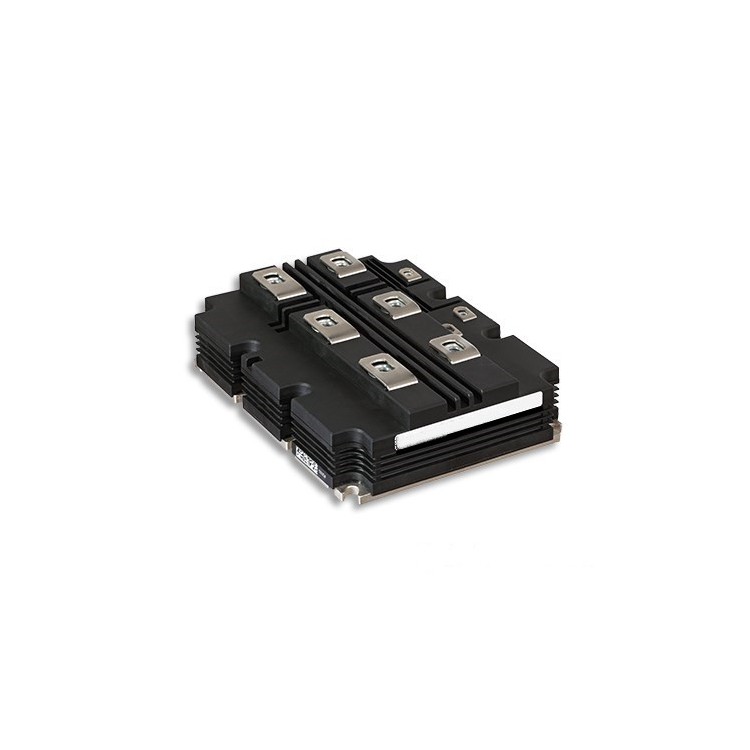

ABB 5SFG 1000x330100 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SFG 1000x330100 |
| 类型 | 超高压XHP封装IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1000A (I<sub>C</sub> @25°C) |
| 封装类型 | XHP（eXtreme High Power） |
| 拓扑结构 | 单管IGBT+反并联二极管 |
2. 关键性能指标
电气特性：
- 饱和压降(V<sub>CE(sat)</sub>)：1.8V @1000A
- 开关频率范围：1-10kHz（优化设计）
- 栅极驱动电压：+15V/-10V（推荐）
- 短路耐受能力：8μs（t<sub>sc</sub>）
热特性：
- 热阻(R<sub>th(j-c)</sub>)：0.018°C/W
- 冷却方式：双面水冷（流量≥15L/min）
- 最 高结温：150°C
3. 机械规格
- 安装方式：M10螺栓固定（扭矩12Nm）
- 接触压力：18-20kN
- 重量：2.8kg ±2%
- 绝缘耐压：8000V AC/1min
4. 典型应用
- 10MW以上风电变流器
- 高压直流输电（HVDC）换流阀
- 大型轧钢机主传动系统
- 船舶电力推进系统
5. 技术特点
XHP封装优势：
- 专利的功率端子设计（降低40%寄生电感）
- 集成压力传感器（接触压力监测）
- 优化的热膨胀匹配设计
芯片技术：
- 第7.5代IGBT芯片
- 开关损耗比前代降低25%
- 增强型短路耐受能力
6. 生命周期数据
- 功率循环能力：60,000次（ΔT<sub>j</sub>=90K）
- 热机械疲劳寿命：>15年（连续运行）
7. 配套方案
推荐驱动：
- AB XDG-4000专用驱动系统
- 栅极电阻：1.5Ω（开通）/1.0Ω（关断）
散热方案：
- 定制化水冷板：
- 热阻：≤0.006K/W
- 流速：20L/min（ΔP<0.3bar）
8. 订购信息
- 包装规格：防震防潮军 用级包装（1pc/箱）
- 质保期限：5年（工业应用）/3年（新能源）
- 环保认证：RoHS3.0/UL/CE/IEC 60747-9
---
高级应用指南：
1. 系统集成要求：
- 必须使用ABB原装导热界面材料
- 安装平面度要求≤30μm
- 推荐采用主动均流控制技术（并联时）
2. 可靠性增强措施：
- 建议配置在线健康监测系统
- 每2000小时进行预防性维护检测
- 使用数字孪生技术进行寿命预测
3. 特殊应用说明：
- 海上风电应用需额外防腐处理
- 高海拔地区需降额使用（>2000m）
- 极端温度环境（<-40°C）需特殊预热
该型号特别适用于：
- 要求超高可靠性的关键电力设施
- 恶劣环境下的长期运行
- 需要智能监测的现代化电力系统
如需获取：
- 多物理场仿真模型
- 定制化散热解决方案
- 智能监测系统接口协议
请联系ABB新能源事业部技术支持（需提供最终用途说明）。首 次使用前必须完成：
1. 完整的双脉冲测试
2. 三维热应力分析
3. 系统级EMC验证
