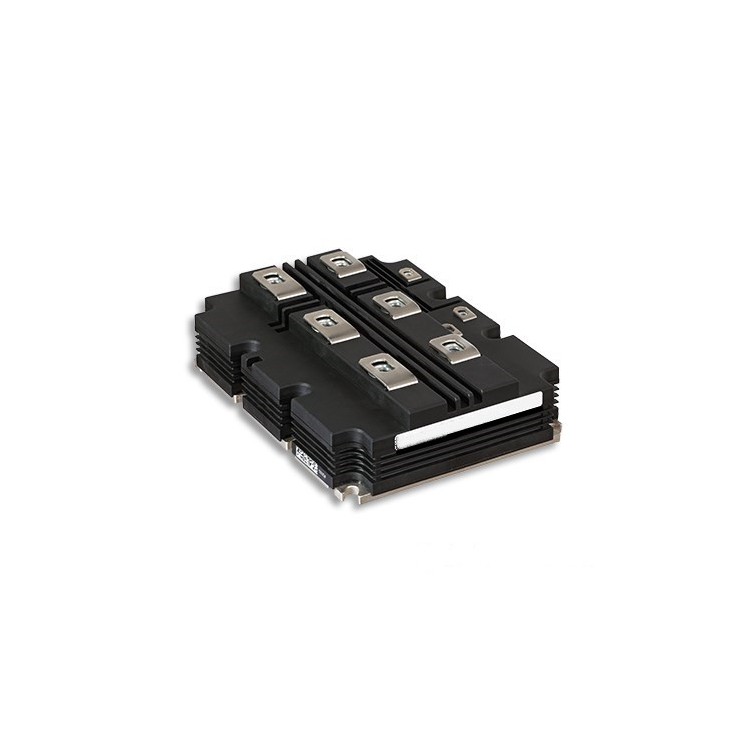

ABB 5SNE 1000E330300 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNE 1000E330300 |
| 类型 | 压接式Press-Fit高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1000A (I<sub>C</sub> @25°C) |
| 封装类型 | EconoDUAL™ 3封装 |
| 拓扑结构 | 半桥(2-in-1)结构 |
2. 关键性能指标
电气特性：
- 饱和压降(V<sub>CE(sat)</sub>)：1.75V @1000A
- 开关频率范围：2-20kHz（优化高频性能）
- 栅极驱动电压：+15V/-10V（推荐值）
- 短路耐受时间：10μs（t<sub>sc</sub>）
热特性：
- 热阻(R<sub>th(j-c)</sub>)：0.015°C/W
- 冷却方式：强制水冷（流量≥10L/min）
- 结温范围：-40°C ~ +150°C
3. 机械规格
- 安装方式：Press-Fit压接（压力12-15kN）
- 接触面积：≥95%（需专用压接工具）
- 重量：1.5kg ±3%
- 绝缘耐压：6000V AC/1min
4. 典型应用
- 轨道交通牵引变流器
- 10MW级风电变流器
- 高压直流输电换流阀
- 大型轧机主传动系统
5. 技术特点
Press-Fit技术优势：
- 无焊接连接（更高可靠性）
- 接触电阻降低30%
- 支持10万次热循环
芯片技术：
- 第7代IGBT芯片技术
- 开关损耗降低20%
- 支持更高dv/dt（25kV/μs）
6. 生命周期数据
- 功率循环能力：50,000次（ΔT<sub>j</sub>=80K）
- 热循环能力：8,000次（-40°C~125°C）
7. 配套方案
推荐驱动：
- ABGXA-3300专用驱动板
- 栅极电阻：1.8Ω（开通）/1.2Ω（关断）
散热方案：
- 水冷板参数：
- 热阻：≤0.008K/W
- 水压损失：<0.4bar @10L/min
8. 订购信息
- 包装规格：氮气保护包装（2pcs/箱）
- 质保期限：48个月（工业级应用）
- 环保认证：RoHS3.0/REACH/UL认证
---
工程应用建议：
1. 系统设计需满足：
- 杂散电感<50nH
- 模块间温差<3°C（并联时）
- 驱动信号延迟偏差<20ns
2. 维护检测要求：
- 每1000小时检查压接状态
- 定期监测冷却液pH值（6.5-8.5）
3. 失效预警指标：
- V<sub>CE(sat)</sub>增长超过10%
- 热阻增加超过15%
如需获取：
- 动态特性曲线
- 机械应力分析报告
- EMC设计指南
请联系ABB电力电子事业部技术支持团队。该型号特别适用于要求高功率密度和高可靠性的严苛工业环境，实际使用前建议进行完整的双脉冲测试和热仿真验证。
