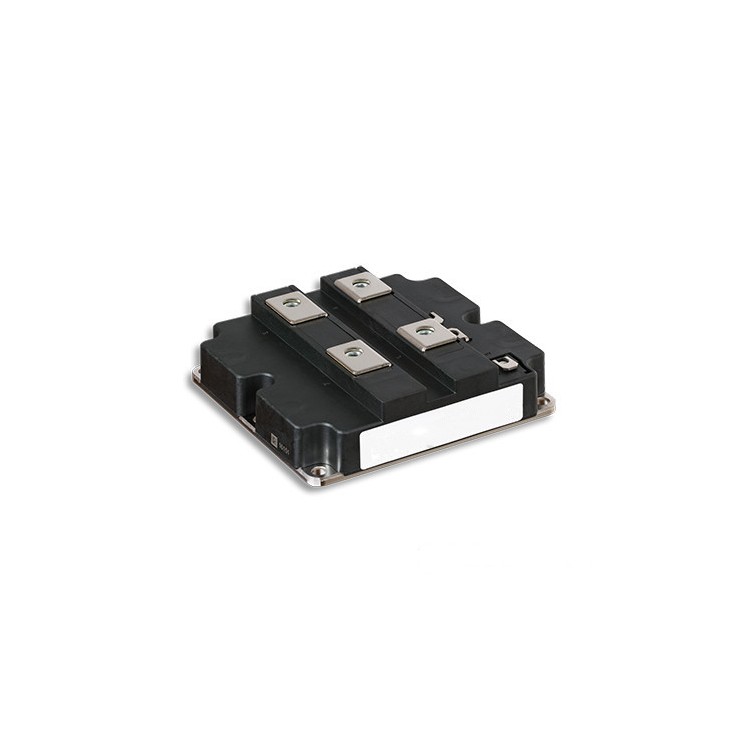

ABB 5SNE 0800E330100 高压IGBT模块技术规格
---
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNE 0800E330100 |
| 类型 | 压接式(Press-Fit)高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 800A (I<sub>C</sub> @25°C) |
| 封装类型 | EconoDUAL™ 3封装 |
| 拓扑结构 | 半桥(2-in-1)结构 |
---
2. 关键性能指标
电气特性：
- 饱和压降(V<sub>CE(sat)</sub>)：1.85V @800A
- 开关频率范围：2-15kHz（优化高频性能）
- 栅极驱动电压：+15V/-10V（推荐值）
- 短路能力：10μs（t<sub>sc</sub>）
热特性：
- 热阻：0.018°C/W（结到外壳）
- 冷却方式：强制水冷（流量≥8L/min）
- 结温范围：-40°C ~ +150°C
---
3. 机械规格
- 安装方式：Press-Fit压接技术（免焊接）
- 接触压力：12-15kN（需专用压接工具）
- 重量：1.2kg ±5%
- 绝缘耐压：6000V AC/1min
---
4. 应用领域
- 轨道交通牵引变流器
- 智能电网柔性输电
- 10MW级风电变流器
- 大型轧机驱动系统
---
5. 配套方案
推荐驱动：
- ABGXA系列驱动板（匹配5SNE封装）
- 栅极电阻：2.2Ω（开通）/1.5Ω（关断）
散热方案：
- 水冷板参数：
- 流量：10L/min
- 进水温度：≤35°C
- 压降：<0.5bar
---
6. 生命周期数据
- MTTF：>300,000小时（@T<sub>vj</sub>=125°C）
- 功率循环能力：50,000次（ΔT<sub>j</sub>=80K）
---
7. 订购信息
- 最小起订量：10pcs（标准包装）
- 交货周期：12周（项目订单）
- 环保认证：RoHS3.0/REACH
---
8. 技术演进
▶ 相较于前代5SNE产品：
- 开关损耗降低15%
- 热阻改善20%
- 支持更高dv/dt（可达20kV/μs）
---
备注： 该型号采用ABB最新第7代IGBT芯片技术，特别适合要求高功率密度和高可靠性的应用场景。建议在使用前进行：
1. 动态参数测试（双脉冲测试）
2. 热仿真验证
3. EMC兼容性设计
如需获取模块的：
- 损耗计算工具
- 机械安装指南
- 失效分析报告
请联系ABB电力电子事业部技术支持团队。
