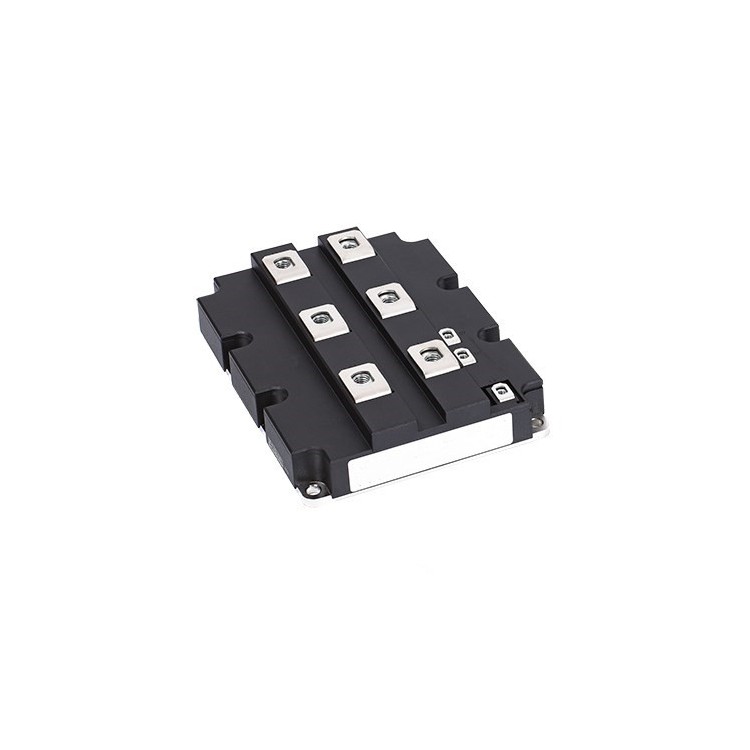

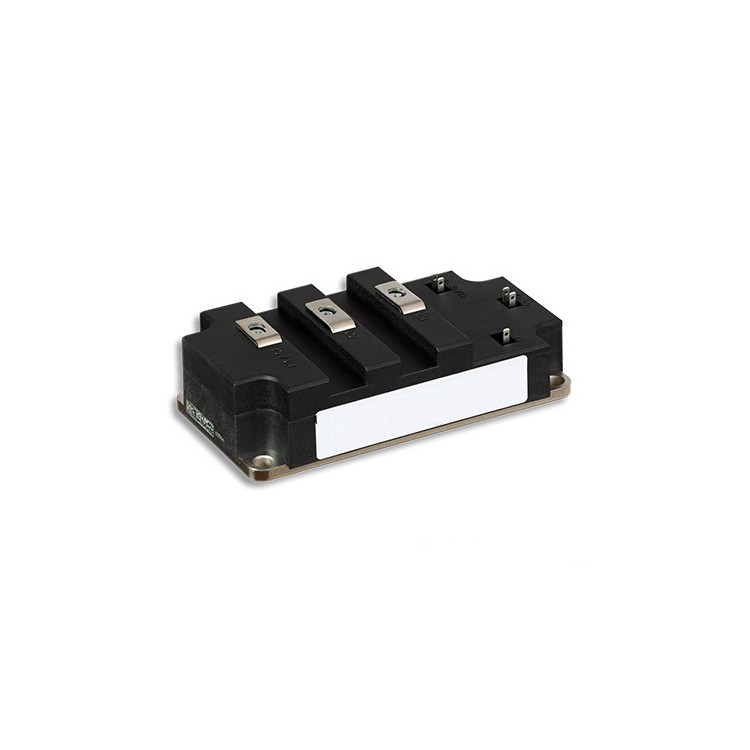

ABB 5SFG 0500x330100 高压IGBT模块技术规格
1. 基本参数
- 型号:5SFG 0500x330100
- 类型:高压IGBT模块(带反并联二极管)
- 电压等级(V<sub>CES</sub>):3300V
- 额定电流(I<sub>C</sub>):500A(@25°C)
- 封装类型:XHP(eXtreme High Power)封装
- 拓扑结构:单管IGBT+反并联二极管
2. 电气特性
- 集电极-发射极饱和电压(V<sub>CE(sat)</sub>):~2.0V(典型值,@500A)
- 开关频率:1kHz-5kHz(优化设计)
- 栅极驱动电压(V<sub>GE</sub>):±15V(标准推荐)
- 短路耐受能力(t<sub>sc</sub>):≥10μs
3. 热特性
- 热阻(R<sub>th(j-c)</sub>):0.025-0.04°C/W
- 推荐散热方式:双面水冷散热
- 最高工作结温:150°C
4. 机械特性
- 安装方式:螺钉固定(M8螺栓)
- 重量:约1.0-1.5kg
- 绝缘等级:4000V(模块基板与散热器间)
5. 典型应用
- 大功率工业变频器
- 高压直流输电(HVDC)
- 新能源发电系统(风电变流器)
- 重型工业驱动(轧机、矿山设备)
6. 替代型号
- 同系列:
- 5SFG 0400x330100(400A)
- 5SFG 0600x330100(600A)
- 竞品:
- Infineon FZ500R33KF1
- Mitsubishi CM500DY-34H
7. 数据手册与采购
- 官方文档:需通过ABB官网或授权代理商获取
- 采购渠道:ABB授权分销商(通常需项目级采购)
8. 特殊说明
1. XHP封装优势:
- 优化的功率密度设计
- 增强的热性能
- 集成温度监测功能
2. 驱动要求:
- 需要专用门极驱动板
- 推荐ABB原厂驱动解决方案
3. 系统集成建议:
- 需进行详细的热设计
- 建议使用ABB推荐的吸收电路
- 注意机械安装应力控制
注:该模块属于ABB高端高压IGBT产品线,适用于要求高可靠性和高性能的工业应用。实际使用前建议:
1. 进行完整的系统仿真
2. 评估散热方案
3. 验证驱动电路设计
如需更详细的技术支持,请联系ABB当地技术支持中心。
