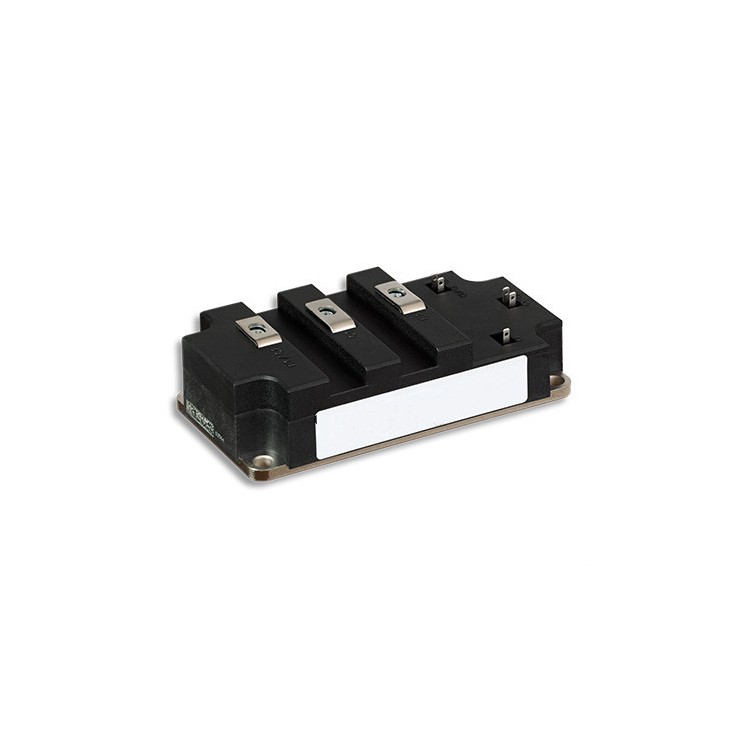

ABB 5SLA 3600E170300 高压IGBT模块技术规格
1. 基本参数
- 型号：5SLA 3600E170300
- 类型：高压IGBT模块（带反并联二极管）
- 电压等级（V<sub>CES</sub>）：1700V
- 额定电流（I<sub>C</sub>）：3600A（@25°C）
- 封装类型：SLD（Super Low Ductance）封装
- 拓扑结构：半桥（2-in-1）结构
2. 电气特性
- 集电极-发射极饱和电压（V<sub>CE(sat)</sub>）：~1.65V（典型值，@3600A）
- 开关频率：5kHz-20kHz（超低电感设计）
- 栅极驱动电压（V<sub>GE</sub>）：±15V（标准推荐）
- 短路耐受能力（t<sub>sc</sub>）：≥6μs（需查手册确认）
3. 热特性
- 热阻（R<sub>th(j-c)</sub>）：~0.01-0.02°C/W（结到外壳）
- 推荐散热方式：双面水冷散热
- 最高工作结温（T<sub>j</sub>）：150°C
4. 机械特性
- 安装方式：压接式安装（Press-Fit）
- 重量：约2.5-3.0kg
- 绝缘等级：3500V（模块基板与散热器之间）
5. 典型应用
- 超大功率高频变流器（如ABB ACS6000系列）
- 高压直流输电（HVDC）
- 新能源发电（海上风电变流器）
- 轨道交通牵引系统
6. 替代型号（兼容参考）
- 同系列：
- 5SLA 3000E170300（3000A）
- 5SLA 4000E170300（4000A）
- 竞品：
- Infineon FF3600R17IE4
- Mitsubishi CM3600DY-34S
7. 数据手册与采购
- 官方文档：需在ABB官网或代理商处获取（搜索"5SLA 3600E170300 Datasheet"）
- 采购渠道：ABB授权分销商（通常需要项目级采购）
8. 特殊说明
1. SLD封装特点：
- 超低寄生电感设计（<10nH）
- 优化的热阻设计
- 集成温度传感器和电流传感器
2. 驱动要求：
- 需要专用低电感门极驱动板
- 推荐使用ABB配套驱动方案
3. 并联应用：
- 支持多模块并联运行
- 需特别注意均流设计和布局对称性
注：5SLA系列是ABB针对超高功率密度和高频应用设计的IGBT模块，主要面向要求高开关频率和低损耗的工业应用场景。由于功率等级和开关频率极高，建议：
1. 进行详细的电路仿真和热分析
2. 采用ABB推荐的驱动和保护方案
3. 在系统设计中考虑电磁兼容性（EMC）问题
如需更详细的技术参数或应用支持，建议直接联系ABB大客户技术支持团队获取专业指导。
