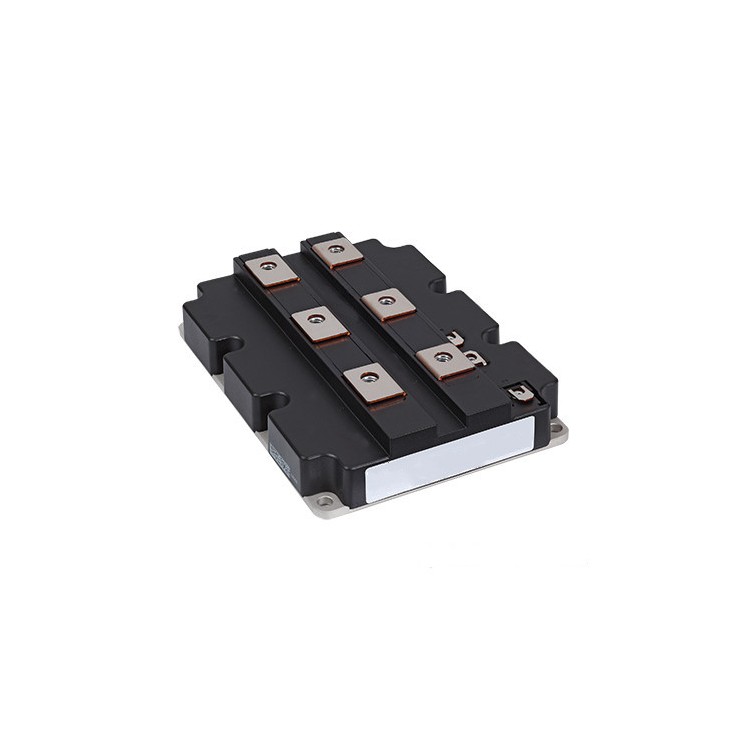

ABB 5SNA 3600E170300 高压IGBT模块技术规格
1. 基本参数
- 型号：5SNA 3600E170300
- 类型：高压IGBT模块（带反并联二极管）
- 电压等级（V<sub>CES</sub>）：1700V
- 额定电流（I<sub>C</sub>）：3600A（@25°C）
- 封装类型：EconoDUAL™ 3封装
- 拓扑结构：单管IGBT+反并联二极管
2. 电气特性
- 集电极-发射极饱和电压（V<sub>CE(sat)</sub>）：~1.7V（典型值，@3600A）
- 开关频率：1kHz-5kHz（优化设计，低开关损耗）
- 栅极驱动电压（V<sub>GE</sub>）：±15V（标准推荐）
- 短路耐受能力（t<sub>sc</sub>）：≥10μs（需查手册确认）
3. 热特性
- 热阻（R<sub>th(j-c)</sub>）：0.015-0.025°C/W（结到外壳）
- 推荐散热方式：水冷散热（标配）
- 最高工作结温（T<sub>j</sub>）：150°C
4. 机械特性
- 安装方式：螺钉固定（M8螺栓）
- 重量：约2.0-2.5kg
- 绝缘等级：3000V（模块基板与散热器之间）
5. 典型应用
- 超大功率工业变频器（如ABB ACS6000系列）
- 高压直流输电（HVDC）
- 新能源发电（海上风电变流器）
- 电机驱动（轧钢机、船舶推进系统）
6. 替代型号
- 同系列：
- 5SNA 3000E170300（3000A）
- 5SNA 4000E170300（4000A）
- 竞品：
- Infineon FZ3600R17HP4
- Mitsubishi CM3600HG-34H
7. 数据手册与采购
- 官方文档：需在ABB官网或代理商处获取（搜索"5SNA 3600E170300 Datasheet"）
- 采购渠道：ABB授权分销商（通常需要项目级采购）
8. 特殊说明
1. EconoDUAL™ 3封装特点：
- 专为超大功率应用设计
- 优化的热阻设计
- 集成温度传感器（部分型号）
2. 驱动要求：
- 需要专用门极驱动板
- 推荐使用ABB配套驱动方案
3. 并联应用：
- 支持多模块并联运行
- 需特别注意均流设计
注：该型号属于ABB超大功率IGBT模块系列，主要面向工业级和能源领域的超高压大电流应用场景。由于功率等级极高，通常需要定制化的散热和驱动解决方案。建议在实际应用中：
1. 进行详细的热仿真分析
2. 采用ABB推荐的驱动保护电路
3. 在系统设计中考虑冗余保护机制
如需更详细的技术参数或应用支持，建议直接联系ABB大客户技术支持团队获取专业指导。
