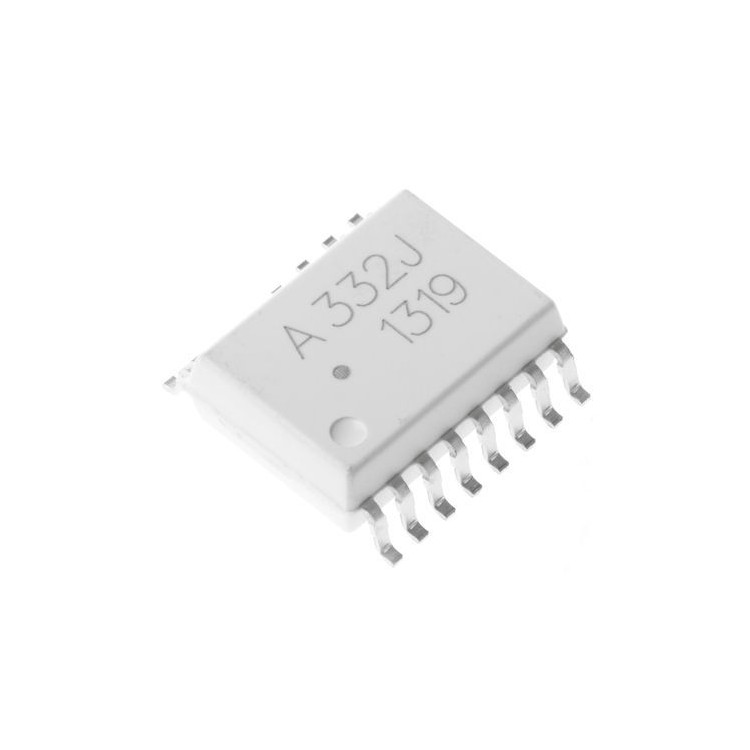

ACPL-332J

 ACPL-332J 光耦继电器详情

ACPL-332J 是 Broadcom（博通） 推出的 高速光耦继电器，专为 工业自动化、电力电子和通信设备 设计，提供 高隔离电压和快速响应。以下是其核心信息：

---

 1. 关键特性

 （1）电气参数

- 隔离电压：

  - 3,750 Vrms（1分钟，符合UL/IEC标准）。

- 输入特性：

  - 输入电流（IF）：5 mA（典型值）。

  - 触发电压（VF）：1.2 V（典型值）。

- 输出特性：

  - 输出电流（IO）：60 mA（最大）。

  - 输出电压（VO）：60 V（最大）。

 （2）性能指标

- 开关速度：

  - 导通时间（ton）：0.5 ms（典型值）。

  - 关断时间（toff）：0.3 ms（典型值）。

- 工作温度：

  - -40°C 至 +105°C（工业级）。

 （3）封装与可靠性

- 封装类型：

  - DIP-6（双列直插封装）。

- 寿命：

  - 10万次开关周期（典型值）。

---

 2. 典型应用

- 工业控制：

  - PLC信号隔离、电机驱动控制。

- 电力电子：

  - 固态继电器（SSR）替代、电源管理。

- 通信设备：

  - 信号隔离、接口保护。

---

 3. 优势与竞品对比

| 特性         | ACPL-332J          | TLP172AM（东芝）   | HCPL-0723（Avago） |

|------------------|-----------------------|-----------------------|-----------------------|

| 隔离电压     | 3,750 Vrms            | 3,750 Vrms            | 3,000 Vrms            |

| 开关速度     | 0.5 ms（ton）         | 0.6 ms（ton）         | 0.4 ms（ton）         |

| 工作温度     | -40°C 至 +105°C       | -40°C 至 +100°C       | -40°C 至 +85°C        |

| 优势         | 高可靠性，宽温范围    | 低成本                | 超高速                |

---

 4. 设计注意事项

- 输入驱动：确保输入电流 ≥5 mA 以可靠触发。

- 输出负载：避免超过 60 mA/60 V 极限值。

- PCB布局：

  - 输入/输出端保持 ≥8 mm间距（增强隔离性能）。

---

 5. 开发资源

- [数据手册（PDF）](https://docs.broadcom.com/doc/ACPL-332J-DS-001)

- [应用笔记（如电机控制）](https://www.broadcom.com/products/optocouplers)

---

 总结

ACPL-332J 凭借 高隔离电压、快速响应和工业级温度范围，适合严苛环境下的信号隔离需求。

推荐场景：

- 替代机械继电器（提升寿命）。

- 高压系统（如光伏逆变器）的接口保护。

如需样品或技术支持，可联系 Broadcom官方授权代理商。
